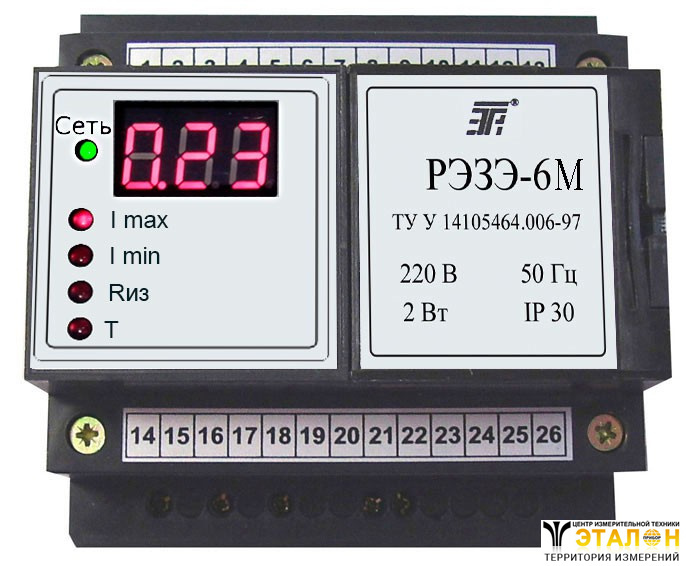

Реле электронное РЭЗЭ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0.55÷315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов: недопустимая перегрузка двигателя по току;
РЭЗЭ-6М имеет дополнительные функции:
РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры.
Принцип работы основан на обработке сигналов от датчиков тока и температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
| Параметр | Значения |
| Номинальный ток главных контактов при напряжении 220/380 В, А | 8 |
| Уставки выдержки времени, с: - при перегрузке двигателя по току (по время-токовой характеристике реле, учитывающей тепловое состояние двигателя) - при нештатном исчезновении нагрузки двигателя - при тепловой перегрузке двигателя | автоматически 4 4 |
| Диапазон возможного уменьшения выдержек времени, соответствующих номинальной время-токовой характеристике, % | 100-10 |
| Диапазоны уставок: - по минимальному току, % ном. тока двигателя - по температуре, °С | 0-90 20-125 |
| Уставка по сопротивлению изоляции, МОм | 0,5±0,05 |
| Настройка уставок | плавная |
| Напряжение питания переменного тока, В | 220 (+22 -44) |
| Потребляемая мощность, Вт | не более 2 |
| Максимальная длина линии, м, не более: - между реле и датчиками тока - между реле и датчиком температуры (при сопротивлении линии не более 10 Ом) | 10 100 |
| степень защиты корпуса | IP30 |
| Габаритные размеры, мм | 90х90х65 |
| Масса, кг, не более | 0,2 |
| № | Наименование | Количество |
| 1 | Реле электронное защиты электродвигателей РЭЗЭ-6М | 1 |
| 2 | Датчик тока | 2 |
| 3 | Датчик температуры | 1 |
| 4 | Винт М4 ГОСТ 1491-72 | 3 |
| 5 | Гайка М4 ГОСТ 5915-70 | 2 |
| 6 | Шайба 4.01.02 ГОСТ 11371-68 | 2 |
| 7 | Рейка монтажная ТН 35-7,5 | 1 |
| 8 | Руководство по эксплуатации | 1 |
