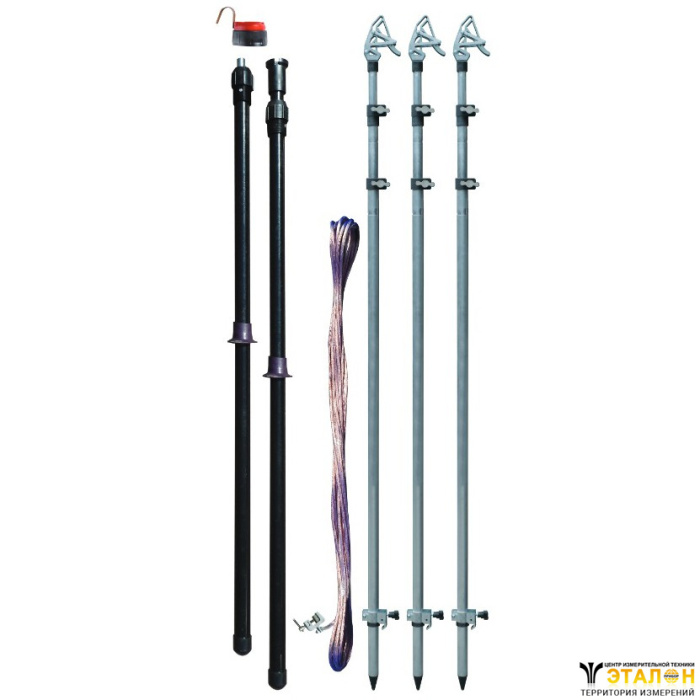

Заземление переносное линейное с комплектом штанг для установки с земли КШЗ 6-10 предназначено для защиты работающих на отключенных участках воздушных линий напряжением 6-10 кВ без подъема на опору, непосредственно с поверхности земли.
Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный указатель высокого напряжения, который также поставляется на телескопической штанге.
Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.
Постановка заземления может обеспечиться одним человеком.
| Параметр | Значение | |
| КШЗ 6-10 S-25 | КШЗ 6-10 S-35 | |
| Сечения заземляющего провода, мм2 | 25 | 35 |
| Номинальное рабочее напряжение, кВ | 6-10 | |
| Количество фаз, шт | 3 | |
| Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт | 3 | |
| Количество звеньев алюминиевой штанги, шт | 3 | |
| Количество телескопических изолирующих штанг для постановки, шт | 1 | |
| Количество звеньев изолирующей штанги, шт | 2 | |
| Суммарная длина проводящей части штанги, мм | 4330 | |
| Длина изолирующего звена, мм | 2000 | |
| Длина рукоятки, мм | 1000 | |
| Длина алюминиевой штанги в собранном виде, мм | 1720 | |
| Длина изолирующей штанги в собранном виде, мм | 1690 | |
| Длина межфазных проводов, м | 6,0 | |
| Длина заземляющего спуска, м | 4,0 | |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | от -45°C до +45°C до 80% при 20°C | |
| № | Наименование | Количество |
| 1 | Алюминиевые телескопические штанги с гравитационными фазными зажимами | 3 |
| 2 | Удлиняющее алюминиевое звено | 1 |
| 3 | Изолирующая телескопическая штанга для постановки | 1 |
| 4 | Провод заземления с заземляющей струбциной | 1 |
| 5 | Блок индикации указателя высокого напряжения УВНБУ 6-35 | 1 |
| 6 | Штанга изолирующая телескопическая указателя напряжения | 1 |
| 7 | Чехол | 1 |
| 8 | Паспорт | 1 |
