М3-122 - ваттметр оконечного типа волноводный
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение
Ваттметр оконечного типа волноводнвый термисторный М3-122, предназначен для измерения падающей мощности и отношений мощностей электромагнитных колебаний на выходе генераторов и передатчиков, а так же для градуировки и настройки СВЧ трактов в диапазоне частот от 16,7 до 37,5 ГГц.
Особенности
Принцип работы волнового термисторного ваттметра оконечного типа М3-122 основан на методе замещения мощности СВЧ мощностью постоянного тока . Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим отображением количества измененной мощности постоянного тока на экран.

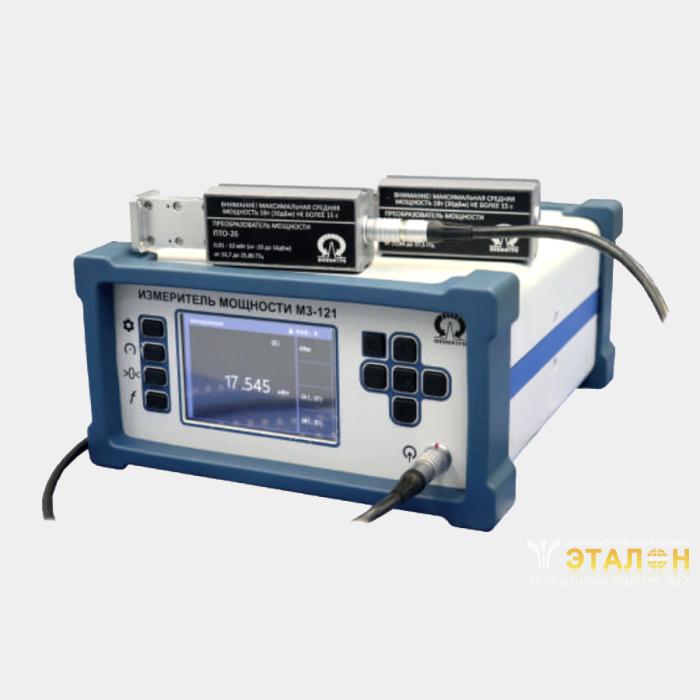

Состав ваттметра М3-122:
Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121.
- измеритель мощности термисторный унифицированный М3-121;
- преобразователи термисторные оконечного типа ПТО-26 (сечение 11×5,5) и ПТО-37 (сечение 7,2×3,4).
при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН;
для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 16,70 до 37,50 ГГц.
- Коаксиальный вход для ПТО-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);*
- Коаксиальный вход для ПТО-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m);
- Волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
Отличительные особенности:
Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.
Уникальность:
Возможность настройки КСВН на фиксированной частоте менее 1,05.
Характеристики
| Наименование параметра | Значение |
| Диапазон рабочих частот, ГГц -для сечения волновода 11,0х5,5 мм; -для сечения волновода 7,2х3,4 мм; | от 16,70 до 25,86 от 25,86 до 37,50 |
| Диапазон измерения мощности СВЧ, мВт | от 0,01 до 10 |
| Пределы допускаемой относительной погрешности измерения мощности, % |  |
| КСВН входа, не более | 1,30 |
| Поперечный размер волновода, мм: - для диапазона частот от 16,70 до 25,86 ГГц; - для диапазона частот от 25,86 до 37,50 ГГц; | 11,0х5,5 7,2х3,4; |
| Интерфейсы | USB |
| Заменяет | М5-44, М5-45, K486A, R486A, N8486AR |
| * – значение измеренной мощности, мВт
|
