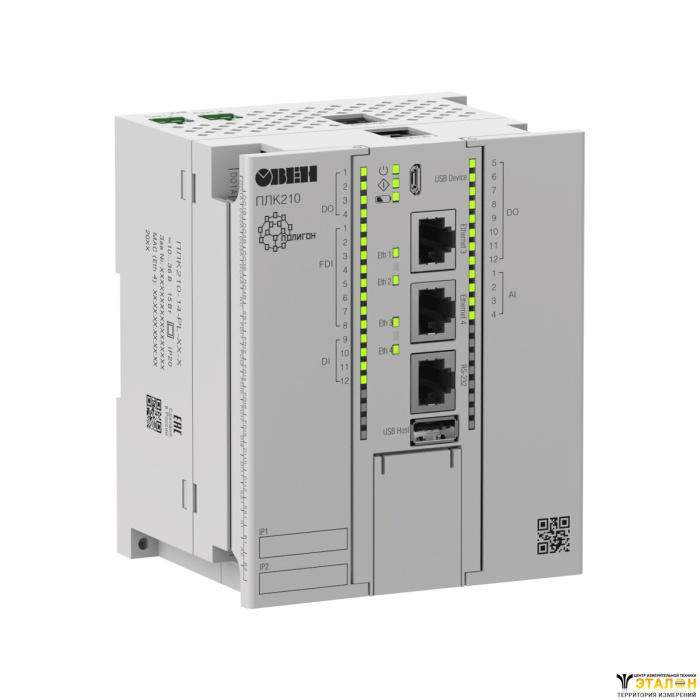

ПЛК210-14-PL-BASE-R

Параметр

Значение (свойства)

Питание

Количество портов питания

2 (основной и резервный)

Напряжение питания

10…36 В (номинальное 24 В)

Напряжение перехода от основного источника питания к резервному

6…9 В

Потребляемая мощность, не более

16 Вт

Защита от переполюсовки

Есть

Вычислительные ресурсы

Центральный процессор

4х Cortex-А55 1,8 ГГц

Объем флеш-памяти (тип памяти)

8 ГБ (eMMC)

Объем оперативной памяти (тип памяти)

2 ГБ (DDR4)

Объем Retain-памяти (тип памяти)

64 Кбайт (MRAM)

Время выполнения пустого цикла (стабилизированное)

3 мс

Операционная система

Linux

Интерфейсы связи

Ethernet 100 Base-T

Количество портов

4 × Ethernet 10/100 Мбит/c (RJ45)

• Порты 1–3 – коммутатор

• Порт 4 – отдельный сетевой адаптер

Поддерживаемые промышленные протоколы*

• Modbus-TCP (Master / Slave)

• OPC UA (Server)

• MQTT (Client/Broker)

• МЭК 60870-5-104 (Client/Server) ***

• МЭК 61850 (Client/Server) ***

Поддерживаемые прикладные протоколы

• NTP

• FTP, FTPS

• HTTP, HTTPS

• SSH

• SMTP/IMAP/POP3

• OpenVPN, WireGuard

RS-485

Количество портов

2

Поддерживаемые протоколы*

• Modbus RTU (Master / Slave)
• МЭК 60870-5-101 (Client/Server) ***

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Подтягивающие резисторы

Есть

RS-232

Количество портов

1 (сигналы Rx, Tx, GND)

Поддерживаемые протоколы*

• Modbus RTU (Master / Slave)
• МЭК 60870-5-101 (Client/Server) ***

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

USB Device

Количество портов

1 × micro USB (RNDIS)

Поддерживаемые протоколы

• CODESYS Gateway

• FTP

• HTTP

• HTTPS

• SSH

Подключаемые накопители

USB Host

Количество разъёмов

1 × USB type A

Поддерживаемые устройства

MSD / FTDI, USB 2.0

SD card

Количество разъёмов

1

Поддерживаемые устройства

microSD

Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Часы реального времени

Погрешность хода, не более:

– при температуре +25 °С

5 секунды в сутки

– при температуре -20 и +55 °С

20 секунд в сутки

Тип источника питания

Батарея CR2032

Срок работы на одной батарее

5 лет

Общие сведения

Габаритные размеры

(105×125×84)±2 мм

Масса, не более

1,2 кг

Степень защиты корпуса по ГОСТ 14254–96

IP20

Индикация на передней панели

Светодиодная

Встроенное оборудование

Источник звукового сигнала

Двухпозиционный тумблер СТАРТ / СТОП

Кнопка СБРОС

Сервисная кнопка

Средняя наработка на отказ**

100 000 ч

Средний срок службы

10 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
*** Набор поддерживаемых протоколов зависит от типа лицензии runtime.

Параметр

Значение (свойства)

Дискретные входы (DI)

Быстрые дискретные входы (FDI)

Режимы работы

определение логического уровня

определение логического
уровня, измерение периода и
длительности импульса

Тип входов по ГОСТ IEC 61131-2

1

Максимальный ток «логической единицы»

5,5 мА

Максимальный ток «логического нуля»

1,3 мА

Напряжение «логической единицы»

9…30 В

Напряжение «логического нуля»

0…5,5 В

Гистерезис выключения «логической единицы», не менее

0,5 В

Подключаемые входные устройства

контактные датчики, трехпроводные датчики, имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

контактные датчики, трехпроводные датчики,
имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

Минимальная длительность импульса, воспринимаемая входом

25 мс*

5 мкс

Максимальная частота входного сигнала

20 Гц*

100 кГц

* Определяется длительностью цикла ПЛК.

Параметр

Значение (свойства)

Подключаемые сигналы

• унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В

• термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23

• термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3

• сопротивление: 0…2 кОм, 0…5 кОм

Разрядность АЦП

16 бит

Время опроса одного входа*

унифицированные сигналы

не более 0,6 с

ТС

не более 0,9 с

ТП

не более 0,6 с

сопротивления

не более 0,6 с

Предел основной приведенной погрешности при измерении

унифицированные сигналы

±0,25 %

ТС

±0,25 %

ТП

±0,5 %

сопротивления

±0,25 %

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более

±0,25 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более

0,5 предела допускаемой основной приведенной погрешности измерения

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Параметр

Значение (свойства)

Тип контакта

Нормально-разомкнутый контакт

Режимы работы

• переключение логического состояния

• генерация ШИМ сигнала

Максимальный ток коммутации

• 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка

• 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)

Максимальное напряжение на контакты реле

• 264 В (СКЗ) переменного напряжения

• 30 В постоянного напряжения

Минимальный ток коммутации

10 мА

Категория применения по ГОСТ IEC 60947-5-1:2014

АС-15, С300*

Механический ресурс реле, не менее

5 000 000 переключений

Электрический ресурс реле, не менее

• 35 000 переключений при 3 А, 30 В постоянного напряжения

• 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения

• 50 000 переключений при категории применения С300*

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более

10 мс

Параметры ШИМ

Максимальная частота

1 Гц (при коэффициенте заполнения 0,05)

Минимальная длительность импульса ШИМ

50 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Быстрые дискретные выходы (FDO)

переключение логического сигнала

переключение логического

сигнала генерация ШИМ сигнала

Режим включения выхода

Напряжение питания

Максимальный постоянный ток нагрузки

Максимально допустимый кратковременный ток нагрузки

Максимальная частота выходного сигнала (для резистивной нагрузки)

Минимальная длительность выходного сигнала (для резистивной нагрузки)

Максимальная емкость нагрузки

защита от короткого замыкания при включении питания;

защита от пониженного питания выходов;

защита от перегрева выходного каскада;

защита от перегрузки по току выхода;

защита от обратного тока самоиндукции

* Определяется длительностью цикла ПЛК.
** Зависит от частоты и напряжения в цепи нагрузки.

Схема 1

Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.

Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.

Схема 2

Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.

Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).

Схема 3

Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

Наименование

Количество

Контроллер ПЛК210 (исполнение в соответствии с заказом)

1 шт.

Кабель MicroUSB-USB 1.8 м

1 шт.

Кабель RJ45-RJ45 0.15 м

1 шт.

Комплект заглушек для портов

1

Клемма 2EGT-5.0-02P-14

2 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство

1 экз.

Быстрый старт

1 экз.
