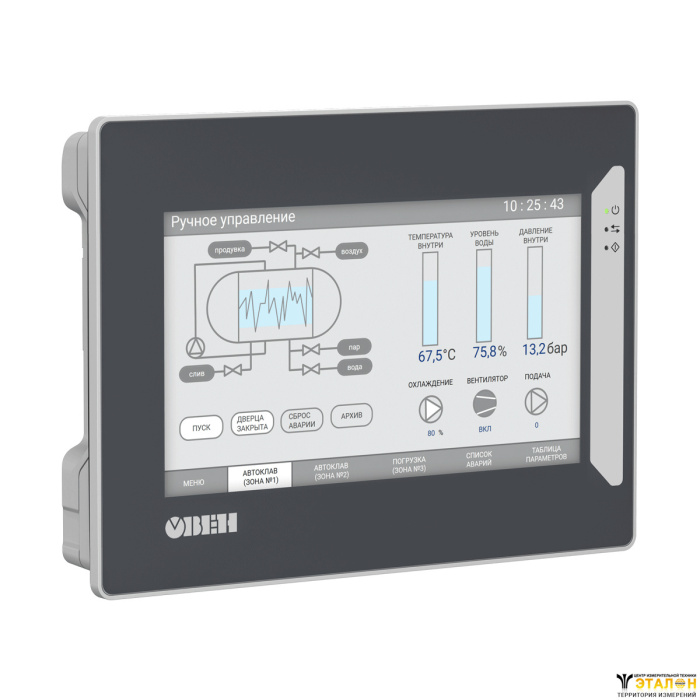

СПР400 сенсорное панельное программируемое реле
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
ОВЕН СПР400 - сенсорное панельное программируемое реле, объединяющее функции контроллера и панели оператора (HMI) в одном устройстве. Это позволяет создавать распределенные системы автоматизации, где каждый узел может выполнять локальные задачи контроллера и отображать/управлять процессами через встроенный HMI.
Используется в системах ОВиК (HVAC), сфере ЖКХ для управления тепловыми пунктами и центральными тепловыми узлами, в АСУ водоканалов, в производстве строительных материалов и др.
Логика и визуализация создаются в одной программе – собственной российской среде программирования Owen Logic.
Сенсорное панельное программируемое реле СПР400 - первое устройство в линейке панельных контроллеров на базе Owen Logic. Благодаря интерфейсам связи и увеличенному объему памяти СПР400 может выступать в качестве мастер контроллера для других программируемых реле в построении систем автоматизации.
Разработка в одной среде программирования
Разработка алгоритмов и создание визуальных интерфейсов выполняются в одной среде. Это упрощает проектирование, сокращает время на настройку и уменьшает вероятность ошибок, а также обеспечивает эффективное взаимодействие между программной логикой и интерфейсом оператора.
Компактность установки
Экономия места в шкафу автоматики за счет крепления на дверцу шкафа.
Снижение стоимости системы
Нет необходимости в приобретении и установке отдельного оборудования. Функции контроллера и панели оператора объединены в одном устройстве. Это уменьшает затраты на монтаж, обслуживание и программное обеспечение.
Единые сетевые шаблоны приборов ОВЕН
Быстрое добавление в программу и подключение приборов, простая масштабируемость системы.
Возможности
- Сенсорный резистивный дисплей 7” (1024×600)
- Интерфейсы: Ethernet, 3×RS-485, USB Host, USB Device, слот для SD-карт
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP)
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей
- Встроенная операционная система Linux
- Программирование в среде Owen Logic
- Увеличение входных и выходных сигналов с помощью модулей ввода-вывода Мх210, Мх110
- Степень защиты IP65 с лицевой стороны
- Интеграция с облачным сервисом удаленной диспетчеризации OwenCloud
Основные технические характеристики
| HMI | |
| Тип дисплея (тип матрицы) | IPS, резистивный |
| Тип подсветки | LED, светодиодная2) |
| Количество цветов | 16 млн |
| Диагональ | 7,0 дюймов |
| Разрешение | 1024 × 600 пикселей |
| Рабочая зона дисплея | 154,08×85,92 мм |
| Время наработки на отказ подсветки, не менее | 50 000 часов при температуре 25 °C |
| Вычислительные ресурсы | |
| Процессор | 4х Cortex-A35 |
| Частота | 1200 МГц |
| Память ПЗУ | 256 Мб (eMMC) |
| Память ОЗУ | 256 Мб (DDR3) |
| Объем Retain-памяти | 64 Кб (MRAM) |
| Рабочая зона дисплея | 154,08×85,92 мм |
| Минимальное время цикла | 10 мс |
| Часы реального времени (RTC) | Есть1) |
| Звук | Пьезоизлучатель |
| Коммуникационные возможности | |
| Интерфейс Ethernet | 1 |
| Протокол связи | Modbus TCP |
| Режим работы | Master/Slave |
| Интерфейс RS-485 | 2 |
| Протокол связи | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Подтягивающие резисторы, сопротивление | RS-485-1, 1 кОм |
| Тип разъема | RS-485-1, DB9M |
| Сигналы | A, B |
| USB Device | 1 |
| USB 2.0 B | |
| USB Host3) | 1 |
| USB 2.0 A | |
| SD Card | 1 |
| для архивов, импорта файлов рецептов, загрузки проектов | |
| Питание4) | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения | 15...28 В (номинальное =24) |
| Максимальный потребляемый ток в момент запуска, не более | 14 А в течение 200 мкс |
| Максимальная потребляемая мощность в установившемся режиме, не более5) | 15 Вт |
| Сопротивление изоляции | 10 МОм при 500 В постоянного тока |
| Напряжение изоляции | 500 В переменного тока (не более 1 минуты) |
| Программирование | |
| Среда программирования | Owen Logic |
| Версия операционной системы | Linux 4.19.232-rt104 |
| Коммуникационные возможности | |
| Интерфейс Ethernet | 1 |
| Протокол связи | Modbus TCP |
| Режим работы | Master/Slave |
| Интерфейс RS-485 | 3 |
| Протокол связи | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Массогабаритные и эксплуатационные характеристики | |
| Корпус | Щитовой |
| Тип вентиляции | Естественная |
| Габаритные размеры | (201,2×147,2×39) ± 1 мм |
| Установочные размеры | 192×138 мм |
| Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
| Рабочая температура | -10…+55 °С |
| Рабочая влажность | 30…80 % (без конденсации) |
| Степень защиты корпуса по ГОСТ 14254 | IP65 лицевая панель, IP20 задняя панель |
| Масса, не более | 1 кг |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ, не более | 60 000 ч |
| Гарантия | 2 года |
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
4) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
5) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
Функциональная схема
Схемы подключения
Комплект поставки
- Прибор СПР400 - 1 шт.
- Краткое руководство по эксплуатации - 1 экз.
- Паспорт и гарантийный талон - 1 экз.
- Комплект клеммных соединителей - 1 экз.
- Комплект крепежных элементов - 1 экз.
- Адаптер СПР400 - 1 экз.
