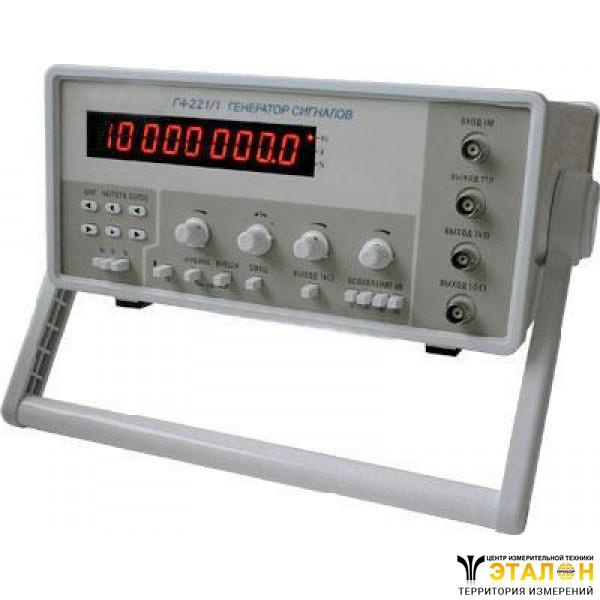

Генератор сигналов высокочастотный Г4-221/1

Также этот прибор может называться: Г4 221/1, Г4221/1, Г42211, Г4 221 1.

Г4-221/1 генератор сигналов высокочастотный - формирует сигналы:

- немодулированные, синусоидальной формы;

- амплитудно-модулированные, синусоидальной формы;

- прямоугольные (меандр);

- прямоугольные (уровня ТТЛ);

- синусоидальной и прямоугольной формы (меандр) повышенной амплитуды.

Область применения: исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машино- и приборостроении.

Технические характеристики Г4-221/1:

Диапазон частот:

- немодулированных, синусоидальной формы - от 0,1 Гц до 17 МГц;

- амплитудно-модулированных, синусоидальной формы - от 50 кГц до 17 МГц;

- модулированных, внутренним синусоидальным - 1 кГц;

- модулированных, внешним синусоидальным - от 0,03 кГц до 10 кГц;

- прямоугольной формы и уровня ТТЛ - от 0,1 Гц до 1 МГц;

- синусоидальной формы повышенной амплитуды - от 10 Гц до 1 Мгц

Погрешность установки частоты генераторов - ±0,012%.

Дискретность установки частоты - 0,1 Гц.

Нестабильность частоты - ±1·10-5.

Плавное ослабление сигналов Г4-221/1 - не менее 40 дБ.

Ступенчатое ослабление сигналов - 20 дБ, 40 дБ, 60 дБ.

Пределы относительной погрешности установки частоты внутреннего модулирующего источника - ±10%.

Сигнал синусоидальной формы

Максимальное напряжение:

- согласованная нагрузка 50 Ом - не менее 5 В;

- без нагрузки - не менее 10 В.

Коэффициент гармоник - не превышает ±4%.

Сигнал прямоугольной формы

Максимальное напряжение:

- согласованная нагрузка 50 Ом - 14 В;

- без нагрузки - 28 В.

Длительность фронта и среза - не превышает 100 нс.

Значение напряжения приборов генераторы:

- высокого уровня - не менее 2,4 В;

- низкого уровня - не более 0,4 В.

Скважность сигнала равняется - 2±0,1.

Коэффициент гармоник сигнала повышенной амплитуды:

-в диапазоне частот от 10 до 100 Гц - не более 0,3%;

-в диапазоне частот от 100 Гц до 120 кГц - не более 0,2%;

-в диапазоне частот от 120 кГц до 1 МГц - не более 1%.

Погрешность установки напряжения сигнала синусоидальной формы повышенной амплитуды - ±0,5 В.

Максимальный размах сигнала прямоугольной формы (меандр), в диапазоне частот:

- до 100 кГц - не менее 80 В;

- от 100 кГц до 1 МГц - не менее 50 В.

Коэффициент гармоник огибающего амплитудно-модулированного сигнала - не превышает 5%.

Амплитудная модуляция Г4-221/1

Частота:

- внутренний - 1000±10% Гц;

- внешний - от 30 Гц до 10 кГц.

Пределы погрешности установки частоты внутреннего модулирующего источника генератора - ±10%.

Коэффициент - от 0% до 90%.

Пределы абсолютной погрешности установки коэффициента - ±5%.

Интерфейс генератора - СТЫК С2 (RS 232C).

Габаритные размеры - 127×306×345 мм.

Масса - не более 4,5 кг.

Генераторы Г4-221/1 обладают широким диапазоном частот, имеют малые искажения синусоидальных сигналов, содержат цифровую индикацию и выход сигналов ТТЛ-уровня.

Формирование сигнала происходит методом прямого цифрового синтеза. Синтезатор, управляется микропроцессорным устройством, которое обеспечивает перестройку частоты сигнала, а также индикацию частоты цифровым табло. Сигнал, сформированный синтезатором, увеличивается, а с помощью дополнительного усилителя - увеличивается еще раз и преобразуется в выходные сигналы.

Условия эксплуатации Г4-221/1:

Температура окружающей среды - от -10º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление генератора - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность Г4-221/1 - не более 40 В·А.

Средняя наработка на отказ - не менее 15 000 ч.
