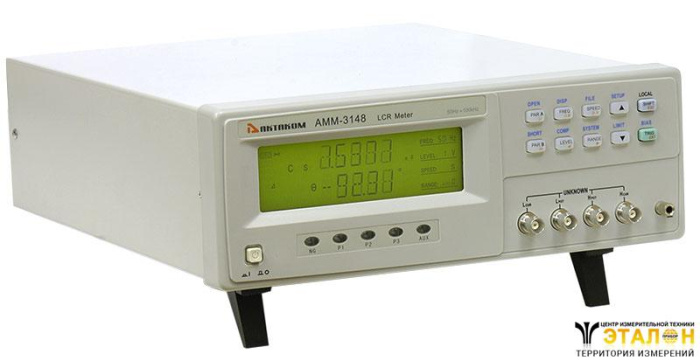

Измеритель RLC АММ-3148
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Измеритель RLC АКТАКОМ АММ-3148 обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Измеритель RLC АММ-3148 имеет довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Измеритель RLC АММ-3148 - это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.
| Характеристика | Значение | |
|---|---|---|
| Измеряемые (тестируемые) параметры | |Z|, C, L, X, B, R, G, D, Q, θ | |
| Базовая точность измерения LCR параметров | 0,1% | |
| Тестовая частота | 10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц | |
| Напряжение тестового сигнала | 0,1 Вскз, 0,3 Вскз, 1 Вскз | |
| Выходной импеданс | 30 Ом, 100 Ом | |
| Время измерения (раз/сек) на частотах >1 кГц | Быстрое: 20 Среднее: 8 Медленное: 2 | |
| Диапазон измерения LCR параметров | |Z|, X, R | 0,0001 Ом...99,999 МОм |
| C | 0,001 пФ...9999,9 мкФ | |
| L | 0,001 мкГн...99,999 кГн | |
| D | 0,0001...9,9999 | |
| Q | 0,0001...9999,9 | |
| θ (град) | -179,99°...179,99° | |
| θ (рад) | -3,1415...3,1415 | |
| Δ% | -999,99%...999,99% | |
| Схема замещения | Последовательная, параллельная | |
| Выбор диапазона | Ручной, автоматический, удержание | |
| Режим запуска | Внутренний, ручной, внешний, по шине | |
| Усреднение | 1...99 | |
| Калибровка | Открытая, закрытая, полная частотная коррекция | |
| Математические операции | Абсолютное значение, Δ% | |
| Схема измерения | 5-ти проводная | |
| Компаратор | 5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX | |
| Внутренняя память | 10 ячеек для файлов установок | |
| Интерфейсы | RS-232C, HANDLER, GPIB (опция) | |
| Режим отображения | Абсолютное значение, Δ, Δ% | |
| Дисплей | 5 разрядов, специальный ЖК с подсветкой | |
| Рабочая температура / влажность | 0°С-40°С, ≤90%RH | |
| Питание | 198 В...242 В; 47,5 Гц...52,5 Гц | |
| Макс. потребляемая мощность | ≤30 ВА | |
| Габаритные размеры | 275 х 120 х 425 мм | |
| Вес | Около 3,8 кг | |
Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).
Параллельная и последовательная эквивалентная схема
| Схема | Тангенс угла диэлектрических потерь | Формулы преобразования | |
|---|---|---|---|
| C | |||
| L | |||
Примечание: L – Индуктивность; C – Ёмкость; f – Частота; R – Сопротивление; D – Тангенс угла диэлектрических потерь; Q – Добротность; индекс «s» – эквивалентное последовательное сопротивление (serial); «p» – эквивалентное параллельное сопротивление (parallel).
Рекомендации при выборе эквивалентной схемы при измерении ёмкости:
1. Можно выбрать эквивалентную схему в соответствии с тангенсом угла потерь (D) при двух различных частотах. Если D снижается при увеличении частоты, рекомендуется применять параллельную схему. Для индуктивности ситуация обратная. На самом деле D не находится в прямой зависимости от тестовой частоты. На рисунке приведена ситуация, когда последовательное (Rs) и параллельное (Rp) сопротивление существуют одновременно. Если Rs > Rp, выбирается последовательная схема, если Rp > Rs, то больше подходит параллельная эквивалентная схема.
Рис. 1. Эквивалентная схема реального конденсатора
где, Cx: идеальный конденсатор; Rx: сопротивление тестовых выводов; Lo: индуктивность тестовых выводов; Rp: сопротивление изоляции конденсатора; Co: паразитная ёмкость конденсатора
Для заданной частоты (F) можно вычислить соответствующие значения ёмкости по последовательной (Cs) и параллельной (Cp) схемам.
2. Когда нет точной информации о характере реального компонента, есть правила:
– Для компонентов с низким импедансом (большие конденсаторы и маленькие катушки индуктивности), применяется последовательная эквивалентная схема.
– Для компонентов с высоким импедансом (маленькие конденсаторы и большие катушки индуктивности), применяется параллельная эквивалентная схема.
– Если конденсатор используется в качестве фильтра, наилучшим выбором является последовательная эквивалентная схема.
– Если конденсатор используется в качестве осциллятора в колебательном контуре, наилучшим выбором является параллельная эквивалентная схема.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Прибор 1 шт.
- 4-проводный тестовый зажим АСА-3005 1 шт.
- 4-проводные щупы Кельвина АСА-3012 1 шт.
- Калибровочная пластина АСА-3010 1 шт.
- Сетевой кабель 1 шт.
- Предохранитель 1 шт.
- Руководство по эксплуатации 1 шт.
- Упаковочная тара
