TMM-540
Главная > Каталог > Радиоизмерительные приборы > ПрофКиП М3-51 серия ваттметров поглощаемой мощности

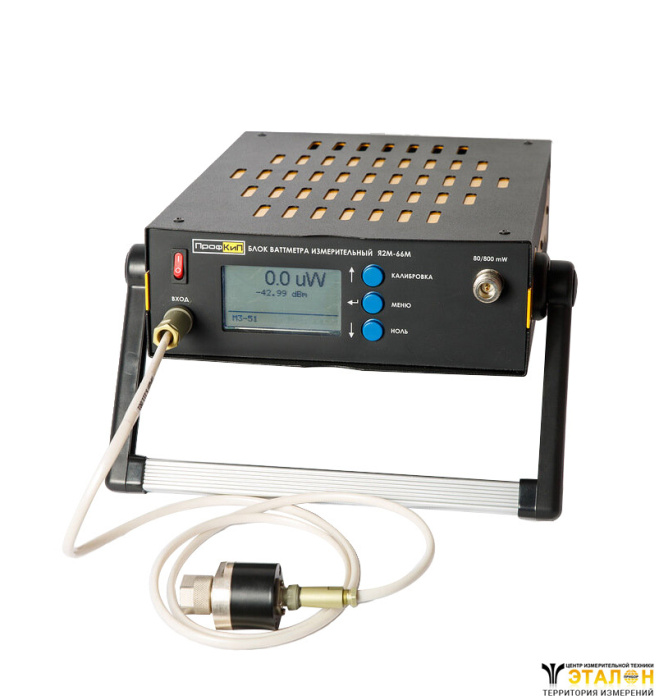

ПрофКиП М3-51 серия ваттметров поглощаемой мощности

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
12 месяцев
Интервал поверки
12 месяцев
Госреестр РФ
70409-18
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51

• Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц

• Диапазон измерения мощности: 1 мкВт … 10 мВт

• БИ выполнен на базе металлического несущего корпуса «Надел-75»

• Большой графический ЖК-дисплей

• Интуитивно понятное меню

• Измерение мощности в W и dBm

• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)

• Относительные измерения dB и %

• Дистанционное управление (LAN)- опция

Основные функции блока измерительного ПрофКиП Я2М-66М

• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму

• Выдача результатов измерений на экран и по сети Ethernet

• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).

«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).

«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.

«Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-51

• Температура окружающего воздуха: +10°С … +40°С

• Относительная влажность воздуха при +20°С: не более 90%

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-51

• Средняя наработка на отказ: 12000 ч

• Потребляемая мощность: не более 40 Вт

• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В

• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг

• Габариты, вес ППК ПрофКиП М3-51: D47х60 мм, 0.25 кг

• Габариты, вес ППК ПрофКиП М3-51/1: D47х60 мм, 0.25 кг

• Габариты, вес ППК ПрофКиП М3-51/2: D38х65 мм, 0.18 кг

• Габариты, вес ППК ПрофКиП М3-51/3: D38х65 мм, 0.18 кг

• Габариты, вес ППК ПрофКиП М3-51/4: D38х65 мм, 0.18 кг

• Габариты, вес ППК ПрофКиП М3-51/5: D38х65 мм, 0.18 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-51

Наименование Обозначение Количество
БИ ПрофКиП Я2М-66М ПРШН 411613.011 1 шт
*ППК ПрофКиП М3-51 ПРШН 434849.010 *1 шт
*ППК ПрофКиП М3-51/1 ПРШН 434839.010-01 *1 шт
*ППК ПрофКиП М3-51/2 ПРШН 434839.014-01 *1 шт
*ППК ПрофКиП М3-51/3 ПРШН 434839.014-02 *1 шт
*ППК ПрофКиП М3-51/4 ПРШН 434839.015-03 *1 шт
*ППК ПрофКиП М3-51/5 ПРШН 434839.015-04 *1 шт
*Кабель соединительный для: ППК М3-51/2, ППК М3-51/3, ППК М3-51/4, ППК М3-51/5 ПРШН 5.111.001 *1 шт
*комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
Вставка плавкая ВП2Б-1В (1.0 А 250 В) ОЮ 0.481.005 ТУ 2 шт.
Руководство по эксплуатации ПРШН 411151.018 РЭ 1 шт.
Формуляр ПРШН 411151.018 ФО 1 шт.
Методика поверки РТ-МП-4976-441-2017 1 шт.
Кабель сетевой с заземлением IEC-320-C14 1 шт.
Ящик укладочный ПРШН 411161.120 1 шт.

Преобразователи приемные коаксиальные (ППК)

Модель

Диапазон рабочих частот

Диапазон измерения мощности

Пределы допускаемой основной относительной погрешности (δ), %

Коэффициент стоячей волны

по напряжению (ксвн)

Цена, ₽


ПрофКиП М3‑51

0.1 … 4 ггц

1 мквт … 10 мвт

±[4 + 0.1(рк/рх -1)]

не более 1.4

107123

тип 1

ПрофКиП М3‑51/1

0.1 … 8 ггц

1 мквт … 10 мвт

±[4 + 0.1(рк/рх -1)]

не более 1.3

133903

ПрофКиП М3‑51/2

0.02 … 4 ггц

1 мквт … 10 мвт

±[4 + 0.1(рк/рх -1)]

не более 1.3

160684

тип 1

ПрофКиМ М3‑51/3

0.02 … 6 ггц

1 мквт … 10 мвт

±[4 + 0.1(рк/рх -1)]

не более 1.3

187464

тип 2

ПрофКиП М3‑51/4

0.02 … 12 ггц

1 мквт … 10 мвт

±[4 + 0.1(рк/рх -1)]

не более 1.3
не более 1.3
не более 1.3

214245

тип 2

ПрофКиП М3‑51/5

0.02 … 17.85 ггц

1 мквт … 10 мвт

0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)]
12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)]

0.02 … 11.99 ггц:
не более 1.3
12… 17.85 ггц:
не более 1.4

241026

тип 2

где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;

Рх – значение измеряемой мощности, Вт

Тип 1

Тип 2

Развернуть полное описание
