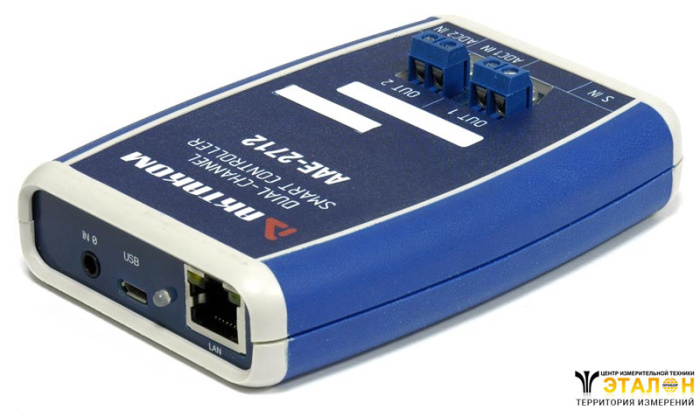

Универсальный контроллер с двумя исполнительными каналами АКТАКОМ ААЕ-2712 предназначен для работы в системах лабораторной, офисной, а также домашней автоматизации при построении систем контроля и управления. Контроллер АКТАКОМ ААЕ-2712 имеет два аналогово-цифровых входа, два релейных выхода (нормально разомкнутый «сухой контакт»), цифровой канал ввода-вывода TWI (Two wire interface), подобный шине I²C.
Контроллер АКТАКОМ AAE-2712 выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводный, подобный I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в контроллере или формирования отметки времени при проведении измерений.
Все управление контроллером и передача данных из него осуществляются через интерфейсы USB и LAN.
Питание контроллера (5 В) осуществляется от разъема интерфейса USB.
Контроллер АКТАКОМ AAE-2712 не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.
Выходы прибора представляют собой реле типа «сухой контакт» и в нормальном состоянии разомкнуты.
Входы АЦП контроллера AAE-2712 гальванически связаны с внутренними цепями прибора, поэтому при подключении к компьютеру по USB гальваническая развязка между входами АЦП и компьютера будет отсутствовать. Если требуется гальванически развязать AAE-2712 от компьютера, необходимо использовать подключение по Ethernet интерфейсу (LAN). Для подключения к АЦП используется аудио гнездо. Назначение контактов приведено на рисунке ниже:
Напряжение, подаваемое на любой вход АЦП прибора, не должно превышать 5 В.
В универсальном контроллере АКТАКОМ AAE-2712 имеется разъем mini-USB, который используется для подключения датчиков или устройств, работающих по интерфейсу TWI (Two wire interface). Линии данных и питания интерфейса не имеют гальванической развязки от внутренней схемы прибора. Соответствие сигналов и контактов разъема mini-USB, используемого для подключения TWI датчиков и устройств, приведено на рисунке ниже:
Технические характеристики
Основные технические характеристики
- Напряжение питания – 4,5 – 5,5 В
- Индикация подачи питания – светодиодная
- Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10/100Base-T)
- Питание при работе по USB – от шины USB
- Питание при работе через Ethernet – от сетевого адаптера через разъем USB на задней панели прибора
- Количество входных каналов (каналов АЦП) – 2
- Количество выходных каналов (нормально разомкнутый «сухой контакт») – 2
- Количество входов/выходов TWI – 1
- Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%
Релейные выходы
- Тип «сухой контакт», нормально разомкнут
- Максимальное рабочее напряжение / ток 250 В / 5 A (переменный ток), 30 В / 5 A (постоянный ток)
- Индикация состояния реле (включено/выключено) – светодиодная
Параметры входов АЦП
- Допустимое входное напряжение 0 – 5 В
- Разрешение – 10 бит
- Интегральная нелинейность ±3 младших значащих бита
- Дифференциальная нелинейность ±2 младших значащих бита
- Ошибка смещения ±2 младших значащих бита
Параметры интерфейсного входа/выхода TWI
- Линия питания интерфейса – 3,3 В
- Тип разъема – mini-USB
- Подтяжка интерфейсных линий – через 10 кОм к линии питания 3,3 В
Вход внешней синхронизации
- Тип входного разъема: аудио (стерео), диаметр 3,5 мм
- Входное сопротивление 1 кОм
- Порог срабатывания по входу синхронизации 2 В
- Максимальное входное напряжение входа синхронизации 5 B
Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении контроллера по интерфейсу USB.
ААЕ-2712 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении контроллера ААЕ-2712 через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, ААЕ-2712 определяет подключение (активный интерфейс) как LAN.
Возможности программного обеспечения
Приложение Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) контроллера ААЕ-2712.
Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу прибора в автономном режиме, пользовательский — запустить / остановить введенную в контроллер программу или включить/выключить исполнительные реле контроллера, вне зависимости от работы программы.
Программирование контроллера для работы в автономном режиме поддерживает функции:
- Таймер (включение/ выключение реле) по двум каналам;
- Часы (астрономическое время) (включение выключение реле) по двум каналам;
- Срабатывания реле по результатам измерений;
- Произвольная программа, введенная пользователем на основе простого мнемоязыка.
Одна программа в контроллере обеспечивает работу обоих каналов реле.
Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции), наиболее часто требующие малой автоматизации в лаборатории или в офисе.
Таймер
Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в контроллере). Таймер задает относительные интервалы времени и не связан с астрономическим временем.
Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.
При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.
Пользователей одного контроллера (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).
Часы
Часы привязываются к астрономическому времени.
Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).
Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.
Пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В контроллере реализован алгоритм обработки событий (FIFO).
Результаты измерений
Типичное применение — термостат (поддержание заданной температуры)
Произвольная программа
Для формирования произвольной программы используется встроенный мнемоязык.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- контроллер
- краткое руководство по эксплуатации.
- упаковочная тара
- Программное обеспечение
- AAE-27xx_SDK_Base Базовый комплект средств разработки ПО
- Aktakom AULServer Программное обеспечение AUL Сервер
- ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
- ASC Light Aktakom Smart Controller Программа управления
Дополнительная комплектация
- АНА-3924 Держатель корпуса
- Программное обеспечение
- ASC Aktakom Simple Controller Программа управления
- ASC Aktakom Smart Controller Программа управления
- ААЕ-27xх_SDK Полный комплект средств разработки ПО
