Успех-АТГ-410.10 - трассотечепоисковый комплект
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение трассотечепоискового комплекта Успех АТГ-410.10:
Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком.
- Трассоискатель с акустическим датчиком.
- Течеискатель с акустическим датчиком.
Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций.
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности трассотечепоискового комплекта Успех АТГ-410.10:
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи трассотечепоискового комплекта Успех АТГ-410.10:
- Трассировка кабеля и определение глубины залегания;
- Поиск места повреждения силового кабеля;
- Поиск металлических трубопроводов и определение глубины залегания;
- Поиск мест пересечения трубопроводов и кабеля;
- Определение мест утечки.
Принцип работы трассотечепоискового комплекта Успех АТГ-410.10:
Режим трассопоиска:
Пассивный поиск: (трассопоиск без использования генератора). Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск: (трассопоиск с использования генератора). Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
Поиск места повреждения силового кабеля: (трассопоиск с использования генератора). Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска:
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Технические характеристики трассотечепоискового комплекта Успех АТГ-410.10:
| Параметр | Значения |
| Приёмник АП-010М | |
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В | 9+1-2,5 |
| Тип элементов питания | 6 х 1,5 В (батареи типа “С”) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250 х 90 х 147 |
| Масса, не более, кг | 1,5 |
| Генератор АГ-114 | |
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач | 12 2,2 |
| Сетевой блок | 15В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
| Датчик акустический АД-240 | |
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
| Электромагнитный датчик ЭМД-227М | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024; 512 Гц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Индуктивная антенна ИЭМ-301.2 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

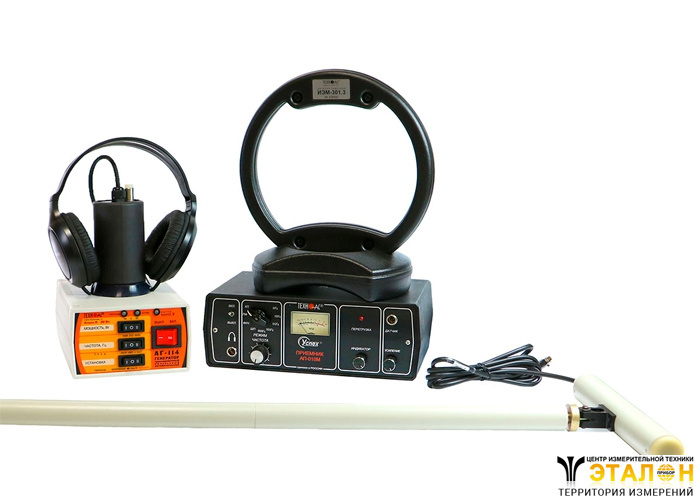

Комплект поставки Успех-АТГ-410.10
| № | Наименование | Количество |
| 1 | Трассопоисковый приемник АП-010М | 1 |
| 2 | Комплект акустического датчика АД-240 | 1 |
| 3 | Датчик электромагнитный ЭМД-227М | 1 |
| 4 | Головные телефоны | 1 |
| 5 | Генератор АГ-114 | 1 |
| 6 | Головные телефоны | 1 |
| 7 | Источник питания AG114M.02.020 | 1 |
| 8 | Кабель АГ 120.02.030 | 1 |
| 9 | Кабель АГ 120.02.020 | 1 |
| 10 | Кабель АГ105.02.020 | 1 |
| 11 | Штырь заземления АГ110.02.004 | 2 |
| 11 | Антенна индукционная ИЭМ-301.2 | 1 |
| 12 | Контакт магнитный АГ120.02.090 | 2 |
| 13 | Батарейка R14 | 6 |
| 14 | Сумка для генератора АГ-114 (чехол 53163) | 1 |
| 15 | Сумка для приемника АП-010М (чехол 53108) | 1 |
| 16 | Сумка для батарейного отсека приемника (чехол 53113) | 1 |
| 17 | Сумка для антенны ИЭМ-301.2 (чехол 53107) | 1 |
| 18 | Сумка для ЭМД-227М (чехол 53186) | 1 |
| 19 | Сумка для комплекта (чехол 53183) | 1 |
| 20 | Руководство по эксплуатации. Паспорт | 1 |
