Описание

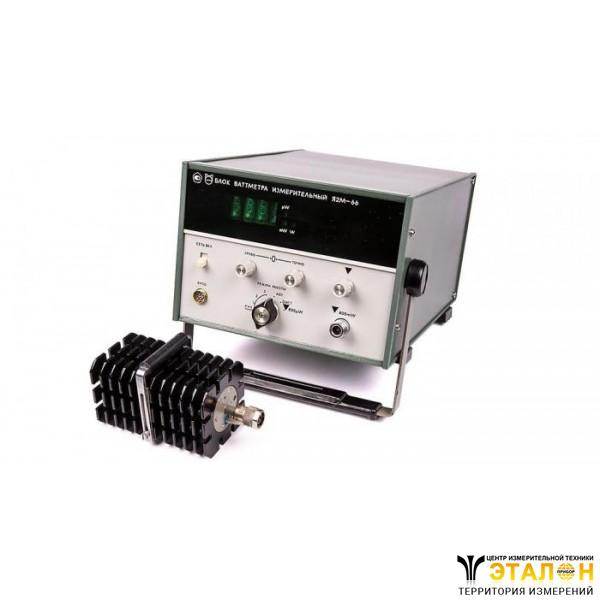

Блок Я2М-66 измерительный (Я2М66, Я2М 66)
Предназначен в комплекте с измерительными преобразователями для измерения среднего значения мощности СВЧ сигналов.
Обеспечивает возможность установки на табло цифр 3000 при подаче на выводы 1 и 4 входного разъема напряжения постоянного тока от источника сигнала с выходным сопротивлением не более 500 Ом в диапазоне: на пределе 1мВ-0,294мВ-0,366мВ, на пределе 2мВ-2,94мВ-3,66мВ, на пределе 3мВ-29,4мВ-36,6мВ.

Блок измерительный Я2М-66 ваттметра предназначен в комплекте с измерительными преобразователями для измерения среднего значения мощности СВЧ сигналов.
Рабочие условия эксплуатации:
- температура окружающей среды от 263 до 323 К (от минус 10 до плюс 50°С);
- относительная влажность воздуха до 95% при температуре 303 К (30°С);
- напряжение сети 220±22 В, частота 50±0,5 Гц, напряжение сети 220±11 В, частота 400±12 Гц;
- атмосферное давление 60-106 кПа (460-800 мм рт.ст.).
Основные области применения: в автоматизированных системах и как автономный прибор в составе ваттметра.
Технические данные
Прибор Блок Я2М-66 обеспечивает возможность установки на табло цифр 3000 при подаче на выводы 1 и 4 входного разъема напряжения постоянного тока от источника сигнала с выходным сопротивлением не более 500 Ом в диапазоне:
на пределе 1мВ-0,294мВ-0,366мВ, на пределе 2мВ-2,94мВ-3,66мВ, на пределе 3мВ-29,4мВ-36,6мВ.
Прибор Блок Я2М-66 обеспечивает возможность установки на табло цифр 3000 при подаче на выводы 1 и 5 входного разъема напряжения постоянного тока от источника сигнала с выходным сопротивлением не более 3500 Ом в диапазоне:
на пределе 1-1,02-1,26 мВ, на пределе 2-10,2-12,6 мВ, на пределе 3-102-126 мВ.
Основная погрешность прибора в режиме ручного выбора пределов не превышает:
на пределе 1δ = ± (0,004Uх + 2 ед. сч.); на пределе 2 δ = ± (0,002UX + 1 ед. сч.); на пределе 3 δ = ± (0,003UX + 1 ед. сч.);
где Ux - показание цифрового табло прибора Я2М-66 в единицах счета.
Основная погрешность прибора в режиме автоматического выбора пределов не превышает:
δ = ±(0,004UX + 2 ед. сч.).
Дополнительная погрешность прибора Блок Я2М-66 на каждые 10°С изменения температуры окружающей среды в интервале рабочих температур не превышает половины допускаемой погрешности.
Напряжение калибровки постоянного тока на эквивалентных сопротивлениях нагрузки 45, 50 и 55 Ом, подключаемых к выходу внутреннего источника мощности 800 мВ, соответственно равны: 5,994±0,009В; 6,327±0,008В; 6,628±0,01В.
Напряжение калибровки переменного тока на эквивалентных сопротивлениях нагрузки 160, 200 и 240 Ом, подключаемых к выводам 2-4 входного разъема, соответственно равны: 357,2±2,3 мВ; 401,8±1,4 мВ; 438,5±3,3 мВ.
Напряжения калибровки переменного тока на эквивалентных сопротивлениях нагрузки 320, 400 и 480 Ом, подключаемых к выводам 3-4 входного разъема, соответственно равны: 505,1±3,2 мВ; 568,2±2,0 мВ; 619,9±4,6 мВ.
Временной, приведенный ко входу, дрейф нуля прибора Блок Я2М-66 в нормальных условиях при постоянной температуре (Δt = ±1°С) окружающей среды не превышает ±2 мкВ за первые 30 мин после времени установления рабочего режима и ± 1мкВ за последующий час работы.
Время установления показаний цифрового табло прибора Я2М-66 до значений 99% от установившегося уровня:
на пределе 1 в режиме ручного управления - 6 с;
на пределе 2 в режиме ручного управления - 1,5 с;
на пределе 3 в режиме ручного управления - 0,5 с;
в режиме АВТ - 6 с. в режиме ДИСТ на каждом пределе - 6 с.
Прибор Я2М-66 обеспечивает свои технические характеристики в пределах норм, установленных ТУ, по истечении времени установления рабочего режима, равного 30 мин.
Питание: сеть переменного тока напряжением 220±22 В; частотой 50±0,5 Гц или напряжением 220±11 В, частотой 400±12 Гц и содержанием гармоник до 5%. Мощность, потребляемая от сети при номинальном напряжении, не более 35 В•А. Приборы Я2М-66 допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик.
Нормальные условия эксплуатации и предельные условия транспортирования должны соответствовать данным, приведенным в табл. 1.
Прибор Блок Я2М-66 сохраняет свои технические характеристики в пределах норм, указанных выше, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 6 ч.
Время наработки на отказ не менее 3000 ч. Срок службы 5 лет. Технический ресурс 10000 ч. Габаритные размеры в миллиметрах и масса прибора в килограммах приведены в табл. 2. Примечания. 1. В общепромышленном исполнении блок ваттметра измерительный Я2М-66 укладывается в коробку 6.876.113-13 с габаритными размерами 424X388X306 мм. Масса блока с коробкой 12 кг. Масса блока в транспортной таре 27 кг.
При самостоятельной поставке блок ваттметра Я2М-66 измерительный транспортируется в транспортном ящике с габаритными размерами 614Х438Х544 мм. Вес блока в транспортной таре 31 кг.
2. В процессе эксплуатации прибора на индикаторах цифрового табло могут быть светящиеся участки на траверсах и не покрытые разрядным свечением участки катодов размером не более 2 мм, не препятствующие визуальной индикации цифр.
Таблица 1.
Условия эксплуа-
тации		 Темпера-
тура, К		 Относитель-
ная влажность воздуха, %

Атмосфер-
ное

давление, кПа
 Параметры сети
напряже-
ние, В		 Частота, Гц
Нормальные 293±5 (20±5°С) 65±15 при температуре 293±5К (20±5°С) 100±4 (750±30 мм рт. ст.) 220 ±4,4 50±0,5
Предельные

Повышенная 338( +65°С) пониженная

223 (-50°С)

до 95 при температуре 303К

(30°С)
Таблица 2.
Наименование и тип прибора Без упаковки В укладочном ящике
мм кг мм кг
Блок ваттметра измерительный Я2М-66 255X240X322 7.5 453X325X422 16

Развернуть полное описание
