Назначение штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:
Штанга разрядная ШЭУ-220-330Р для ВЛ предназначена для уменьшения значения наведенного напряжения перед установкой переносного заземления на провода ВЛ напряжением 220-330 кВ.
Описание штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:
Штанга разрядная ШЭУ-220-330Р для ВЛ содержит рабочую часть 1 с токоограничивающими резисторами и зажимом для установки на провода ВЛ, съемную штангу электроизолирующую универсальную на рабочее напряжение ВЛ, выполняющую функцию изолирующей части и рукоятки, заземляющий многожильный медный провод 2 в изоляционной оболочке и заземляющую струбцину с электроизолирующей штангой-рукояткой 3.
Рабочая часть разрядной штанги снабжена электродинамическим пружинным зажимом и соединительной частью из конусной стеклопластиковой трубки для присоединения по скользящей посадке к штанге электроизолирующей универсальной ШЭУ, которая выполнена двух- или трехзвенной, а для крепления к конструкциям опоры в месте расположения ограничительного кольца снабжена специальной лентой длиной не менее 750 мм.

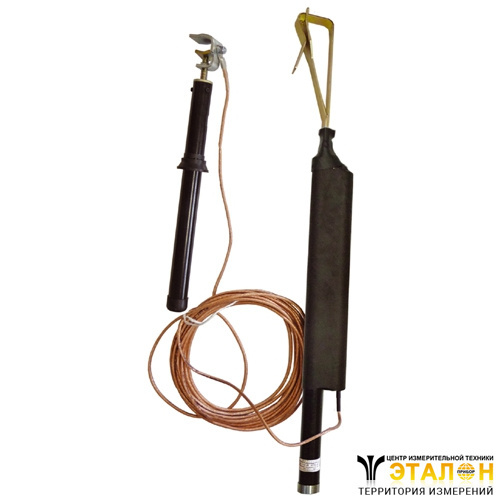

Рис. 1. Штанга разрядная для ВЛ ШЕУ
Штанга-рукоятка заземляющей струбцины снабжена ограничительным кольцом, отделяющим изолирующую часть от рукоятки. Торец штанги-рукоятки надежно закрыт для предотвращения попадания внутрь штанги влаги и загрязнений.
Крепление изолирующей части штанги-рукоятки к деталям струбцины выполнено винтами не менее, чем в трех местах. Диаметр резьбы ходового винта струбцины — 12 мм. Длина резьбы в отверстии для ходового винта струбцины не менее 80% от диаметра резьбы винта.
Заземляющий провод сечением 10 мм2 выполнен в прозрачной морозостойкой изоляции из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя штанги. Для обеспечения высокой устойчивости к излому и высокой гибкости многожильный медный заземляющий провод выполнен с жилами диаметром не более 0,2 мм.
Концы заземляющего провода запрессованы в медные луженые кабельные наконечники и соединены с зажимом и заземляющей струбциной болтовым соединением с резьбой не менее 8 мм и пружинной шайбой. На место соединения провода с кабельным наконечником надеты две прозрачные термоусаживаемые трубки.
Технические характеристики штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:
| Параметр | Значение |
| Рабочее напряжение, кВ | 220-330 |
| Длина электроизолирующей штанги в сборе, м, не менее | 3,8 |
| Длина заземляющего провода, м, не менее | 15 |
| Транспортная длина, м, не более | 1,65 |
| Диаметр изолирующей штанги-рукоятки, мм, не менее | 30 |
| Длина рукоятки изолирующей штанги-рукоятки, мм, не менее | 200 |
| Длина изолирующей части штанги-рукоятки, мм, не менее | 150 |
| Диаметр резьбы ходового винта заземляющей струбцины, мм, не менее | 12 |
| Масса комплекта поставки, кг, не более | 6,8 |
Комплект поставки ШЭУ-220-330Р
| № | Наименование | Количество |
| 1 | Рабочая часть штанги разрядной ШЭУ-220-330Р с заземляющим проводом и струбциной | 1 |
| 2 | Штанга электроизолирующая ШЭУ-330-3-3,8КФ | 1 |
| 3 | Чехол для рабочей части штанги разрядной | 1 |
| 4 | Чехол для электроизолирующей штанги | 1 |
| 5 | Руководство по эксплуатации | 1 |
