УЗС1-Щ1.И
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис

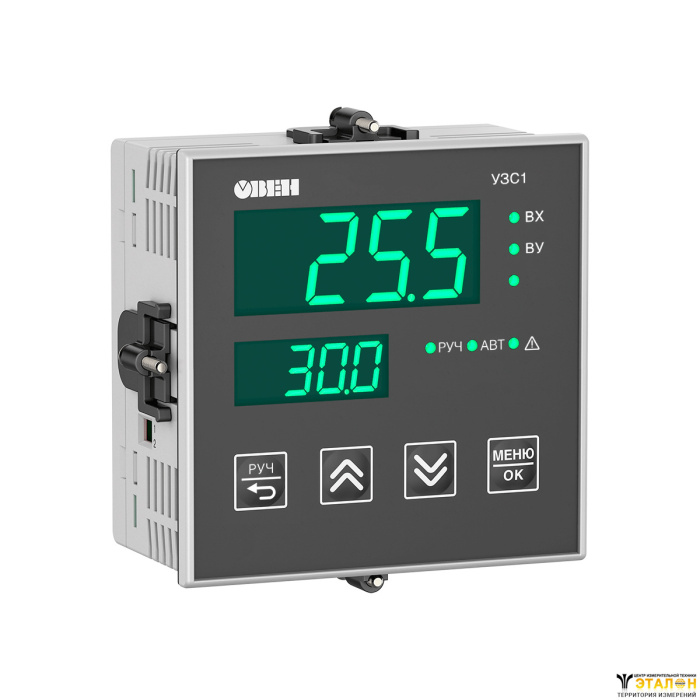

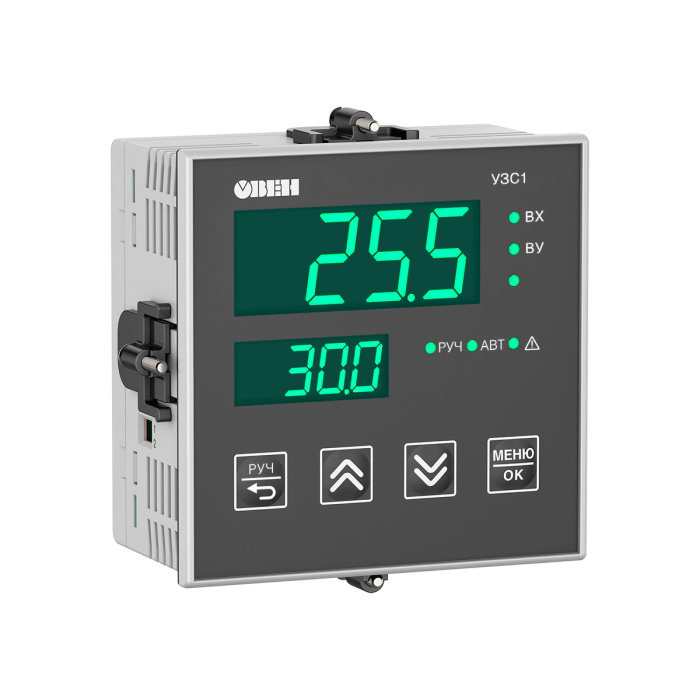

Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).
УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.
- 2 режима работы: ручной и автоматический
- Индикация типа режима на лицевой панели прибора
- Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
- Настраиваемая дискретность изменения сигнала
- Возможность указания типа аналогового выхода при заказе
- USB Type-C для подключения и настройки с ПК
- Эксплуатация при температуре: -40…+50 °С
- Встроенный источник питания =24 В
Схема применения
Функциональная схема
Основные технические характеристики
| Питание | |
| Напряжение питания | ~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В |
| Потребляемая мощность, не более | 10 Вт |
| Встроенный источник питания | =24 В при максимальном токе 50 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1× RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU, Slave Modbus ASCII, Slave |
| Конструктивные особенности | |
| Щитовой Щ1 | 96×96×53 мм, IP54 |
| Щитовой Щ2 | 96×48×100 мм, IP54 |
| Настенный Н | 110×130×69 мм, IP66 |

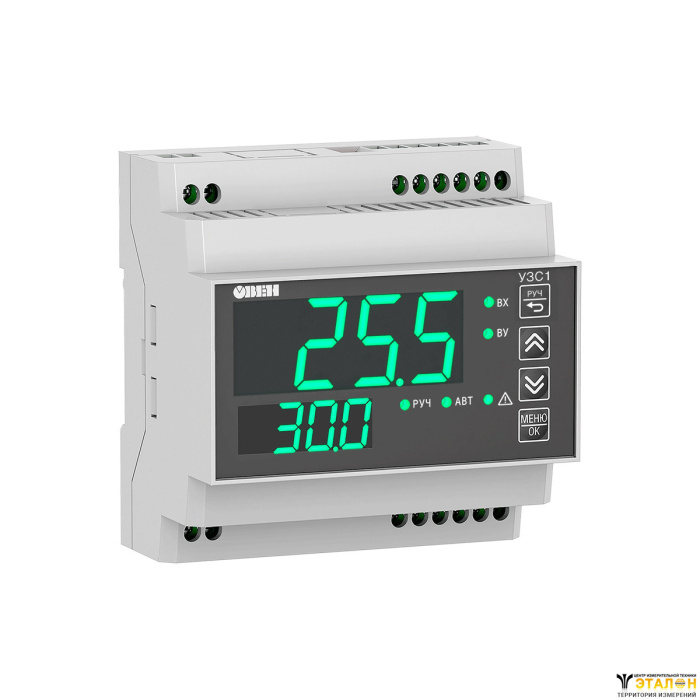

| DIN-реечный Д | 88×90×59мм, IP20 |
| Масса, не более | 0,4 кг |
| Средний срок службы | 12 лет |
| Входы | |
| Количество | 1 × AI 1 × DI |
| Время опроса входа, не более | 1 с |
| Подключаемые сигналы | Термосопротивления Термопары Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: -50...+50 мВ, 0...1В Сухой контакт для кнопки «Пуск/Стоп» прибора |
| Предел относительной погрешности | 0,25 % |
| Выходы | |
| Количество | 1 × DO, выход Р 1 × DOили AO на выбор |
| Тип выхода | |
| И | ЦАП, ток 4…20 мА |
| Р | Электромагнитное реле |
| К | Транзисторная оптопара n-p-n |
| С | Симисторная оптопара |
| Т | Выход для управления твердотельным реле |
H2 Характеристики измерительных датчиков
H3
| Термопреобразователи сопротивления | |||
| Обозначение сигнала | Описание сигнала | Диапазон измерения | Разрешающая способность |
| C 50 | ТСМ (Cu50) W100="1.426 | -50…+200 °С | 0,1 °С |
| 50 C | ТСМ (50М) W100="1.428 | -180…+200 °С | 0,1 °С |
| P 50 | ТСП (Pt50) W100="1.385 | -200…+850 °С | 0,1 °С |
| 50 P | ТСП (50П) W100="1.391" | -200…+850 °С | 0,1 °С |
| C100 | ТСМ (Cu100) W100="1.426 | -50…+200 °С | 0,1 °С |
| 100C | ТСМ (100М) W100="1.428 | -180…+200 °С | 0,1 °С |
| P100 | ТСП (Pt100) W100="1.385 | -200…+850 °С | 0,1 °С |
| 100P | ТСП (100П) W100="1.391" | -200…+850 °С | 0,1 °С |
| 100n | ТСН (100Н) W100="1.617 | -60…+180 °С | 0,1 °С |
| C500 | ТСМ (Cu500) W100="1.426 | -50…+200 °С | 0,1 °С |
| 500C | ТСМ (500М) W100="1.428 | -180…+200 °С | 0,1 °С |
| P500 | ТСП (Pt500) W100="1.385 | -200…+850 °С | 0,1 °С |
| 500P | ТСП (500П) W100="1.391" | -200…+850 °С | 0,1 °С |
| 500n | ТСН (500Н) W100="1.617 | -60…+180 °С | 0,1 °С |
| C 1.0 | ТСМ (Cu1000) W100="1.426 | -50…+200 °С | 0,1 °С |
| 1.0 C | ТСМ (1000М) W100="1.428 | -180…+200 °С | 0,1 °С |
| P 1.0 | ТСП (Pt1000) W100="1.385 | -200…+850 °С | 0,1 °С |
| 1.0 P | ТСП (1000П) W100="1.391" | -200…+850 °С | 0,1 °С |
| 1.0 n | ТСН (1000Н) W100="1.617 | -60…+180 °С | 0,1 °С |
| C 53 | ТСМ (53М) W100="1.426 (гр. 23) | -50…+200 °С | 0,1 °С |
| Термоэлектрические преобразователи | |||
| Обозначение сигнала | Описание сигнала | Диапазон измерения | Разрешающая способность |
| tC. L | термопара ТХК (L) | -200…+800 °С | 0,1 °С |
| tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С |
| tC. n | термопара ТНН (N) | -200…+1300 °С | 0,2 °С |
| tC.HA | термопара ТХА (K) | -200…+1300 °С | 0,2 °С |
| tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С |
| tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С |
| tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С |
| tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С |
| tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С |
| tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С |
| tC. t | термопара ТМК (Т) | -200…+400 °С | 0,1 °С |
| tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С |
| tC. E | ТХКн (Е) | -200...+900 °С | 0,1 °С |
| Унифицированные сигналы | |||
| Тип входа | Диапазон измерения | Диапазон отображения | Разрешающая способность |
| i 0.5 | Ток: 0…5 мА | 0…100 % | 0,01 мА |
| i 0.20 | Ток: 0…20 мA | 0…100 % | 0,01 мА |
| i 4.20 | Ток: 4…20 мА | 0…100 % | 0,01 мА |
| U -5.5 | Напряжение: -50…+50 мВ | 0…100 % | 0,01 мВ |
| U 0.1 | Напряжение: 0…1 В | 0…100 % | 0,01 мВ |
| U 0.10 | Напряжение: 0…10 В | 0…100 % | 0,01 мВ |
Характеристики выходных устройств
| Тип выхода | Технические параметры |
| И | Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В |
| Р | Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В |
| К | Транзисторная оптопара n-p-n Постоянный ток: не более 400 мА Постоянное напряжение: не более 60 В |
| С | Симисторная оптопара Ток: не более 50 мА при переменном напряжении не более 250 В (частота 50 Гц) Импульсный ток: не более 500 мА (длительность импульса не более 5 мс) Максимальное коммутируемое напряжение: не более 600 В |
| Т | Выход для управления твердотельным реле Выходной ток: не более 40 мА Выходное напряжение высокого уровня: 4…6 В Выходное напряжение низкого уровня: 0…0,7 В |
Комплект поставки
- Прибор
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* для корпусов Щ1, Щ2, Щ5
