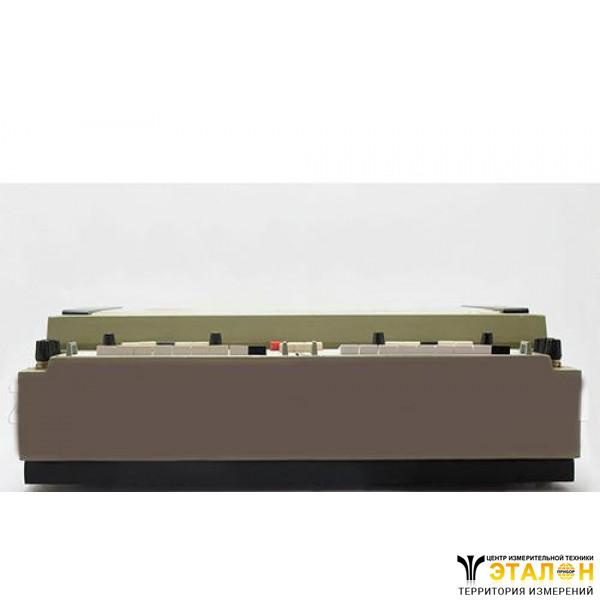

Графопостроитель зависимостей Н306

Также этот прибор может называться: Н-306, Н 306, НЗ06, НЗ-06, НЗ 06, h306, h-306, h 306.

Н306 графопостроитель зависимостей предназначается для регистрации зависимости двух взаимосвязанных физических величин, преобразованных в электрический сигнал - напряжение постоянного тока.

Сфера применения: проведение различного рода научно-исследовательских работ в различных отраслях промышленности, в устройствах контроля и регулирования, при регистрации результатов с выхода аналоговых вычислительных машин, а при наличии соответствующих преобразователей - с выхода цифровых вычислительных машин.

Технические характеристики Н306:

Размеры рабочего поля записи графика:

- по каналу «X» - 30 см;

- по каналу «Y» - 20 см.

Размеры диаграммного листа - 22×33 см.

Калиброванные масштабы регистрации, пределы регистрации и входные сопротивления соответствуют значениям, указанным в таблице:

В графопостроителе Н306 предусмотрено плавное изменение масштаба регистрации с кратностью перекрытия каждого масштаба не менее двух.

Нелинейность статической характеристики - 0,2% от предела регистрации.

Вариация показаний - 0,1% от предела регистрации.

Статическая погрешность прибора с блоками делителя и предусилителя на всех масштабах регистрации по обоим каналам - ±0,5% от предела регистрации.

Максимальная скорость регистрирующего устройства - не менее 75 см/с.

Постоянная времени регистрации - не более 0,05 с.

Перерегулирование по каждому каналу при скачкообразном изменении входного сигнала от нуля до величины, равной пределу регистрации - не более 5% от установившегося значения.

Неидентичность фазочастотных характеристик каналов «X» и «Y»:

- на частоте 0,1 Гц - 0,35 град.;

- на частоте 0,5 Гц - 0,7 град.;

- на частоте 1 Гц - 1 град.;

- на частоте 2 Гц - 2 град.

Для регистрации зависимости y=f(t) предусмотрена временная развертка с калиброванными масштабами 0,25 с/см; 0,5 с/см;1,0 с/см; 2,5 с/см; 5,0 с/см; 10 с/см; 25 с/см; 50 с/см.

Длительность временной развертки - 7,5 с; 15 с; 75 с; 150 с; 300 с; 750 с; 1500 с.

Погрешность временной развертки:

- на масштабах 25 с/см и 50 с/см - не более ±1,5% от длительности развертки;

- на остальных масштабах - не более ±0,5% от длительности развертки.

Нелинейность временной развертки на всех масштабах - не более 0,5% от длительности развертки.

Смещение нуля прибора Н306 с блоком предусилителя за 8 часов непрерывной работы - не более 30 мкВ.

Для подавления постоянной составляющей входного сигнала по обоим каналам предусмотрено ступенчатое смещение на ±20 см; ±40 см.

Погрешность смешения - не более 1 см.

Время установления рабочего режима после включена прибора в сеть питания - 15 мин; с блоком предусилителя и блоком развертки - 30 мин.

В приборе предусмотрена плавная установка начального положения регистрирующего устройства в любой точке диаграммы.

Крепление диаграммы осуществляется электростатическим полем.

В приборе предусмотрена возможность поднятия пера в процессе записи и дистанционное управление поднятием пера.

Изоляция прибора Н306 выдерживает в течение 1 мин действие испытательного напряжения:

- между корпусом и изолированными от корпуса по постоянному току измерительными цепями - 1 кВ постоянного тока;

- между корпусом и изолированной от корпуса цепью сетевого питания 1,5 кВ действующего значения переменного тока частотой 50 Гц.

Сопротивление изоляции при температуре воздуха (20+5)° С и относительной влажности 80%:

- между корпусом и соединенными вместе выводами питания - не менее 40 МОм;

- между корпусом и соединенными вместе входными зажимами плюс и минус - не менее 100 МОм (для каждого канала).

При работе в вертикальном положении графопостроитель Н306 не имеет изменений показаний и нарушения записи.

Потребляемая мощность - не более 70 В·А.

Наработка на отказ - не менее 3750 ч.

Средний срок службы - 7 лет.

Габаритные размеры прибора - не более 440×475×145 мм.

Масса графопостроителя Н306 - не более 15 кг.

Условия эксплуатации графопостроителей Н306:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Напряжение сети питания - от 187 В до 222 В.

Частота сети питания - 50 Гц.

Приборы, выполненные для поставки в страны с тропическим климатом, имеют обозначение Н306Т4.1.
