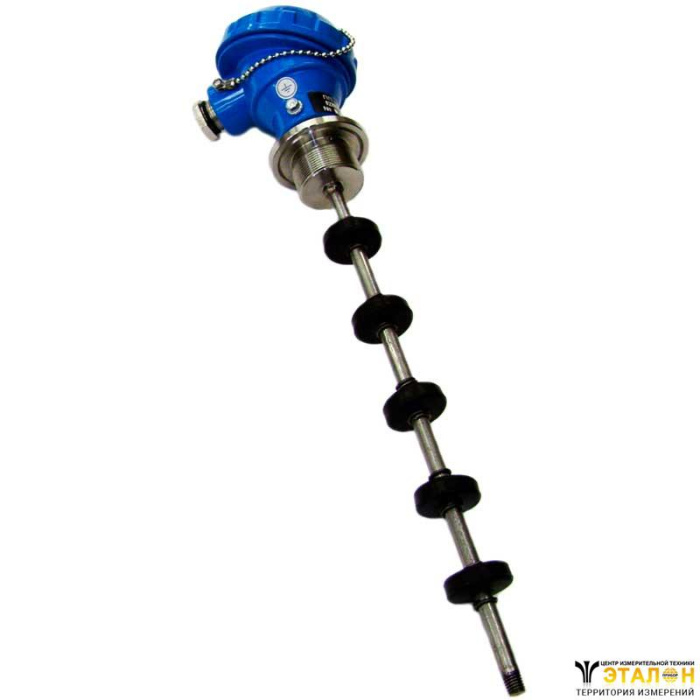

Сигнализатор уровня поплавковый СУГ-М3
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Сигнализатор уровня поплавковый многоточечный СУГ-М3 предназначен для выдачи электрического дискретного сигнала о положении уровня жидкости или о положении уровня раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок, в т. ч. объектах атомной энергетики (ОАЭ).
Комплект поставки
- сигнализатор уровня поплавковый многоточечный СУГ-М3 - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
- система «Сигнал» (по заказу) - 1 шт.
- фланец монтажный (по заказу) - 1 шт.
Тип поплавка | II |
Предельно допустимое рабочее избыточное давление, МПа | 1,0 |
Температура контролируемой жидкости | от -60 до +85 °C |
Плотность контролируемой жидкости | 0,5 |
Диаметр проходного сечения монтажного фланца | Ду 65 |
Длина погружаемой части сигнализатора (гибкая конструкция) | 3,0-10,0 |
Число точек контроля | от 1 до 4 |
Расстояние между точками контроля | в пределах габаритных размеров поплавка |
Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 ВА) | 10-6…0,5 |
Дифференциал срабатывания, не более, мм | 10 |
Нестабильность срабатывания, мм | 5 |
Масса, кг | 5 |
Условия эксплуатации
- По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.
- По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.
- Сигнализатор уровня предназначен для установок вне взрывоопасных зон помещений.
- Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-01742334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контактных датчиков, может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.
- Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.
Конструкция и принцип действия
- Сигнализаторы состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплавков с магнитами и скоб.
- Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти).
- Контролируемые уровни определяются местом установки герконов.
- Диапазон контролируемого уровня ограничивается установкой скоб.
- Сигнализаторы СУГ-М3 с гибким чувствительным элементом предназначены для контроля уровня жидких сред.
- Работа сигнализатора происходит следующим образом. Поплавок при изменении положения уровня жидкости перемещается по направляющей трубе. При достижении поплавком контролируемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.
- Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т.

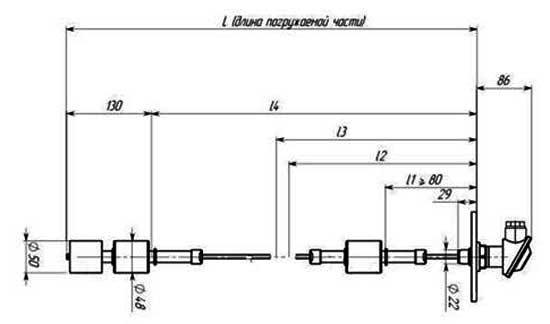

Рисунок 1 - Габаритные и присоединительные разме-ры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II

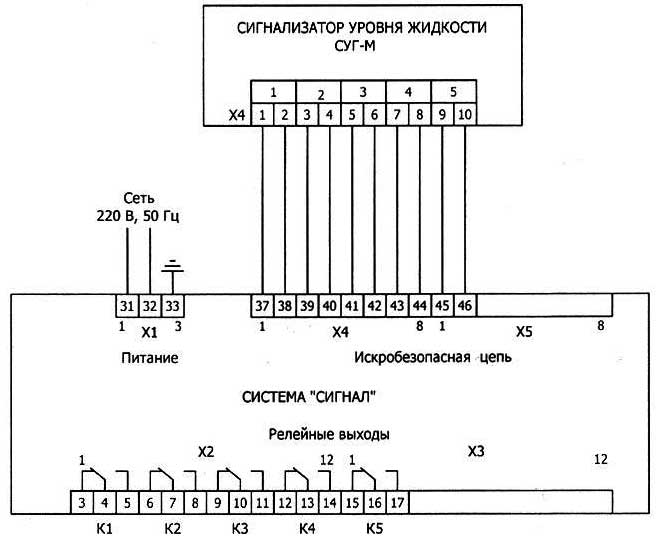

Рисунок 2 - Схема электрическая подключения сигнализатора к системе «Сигнал»
