TMM-540

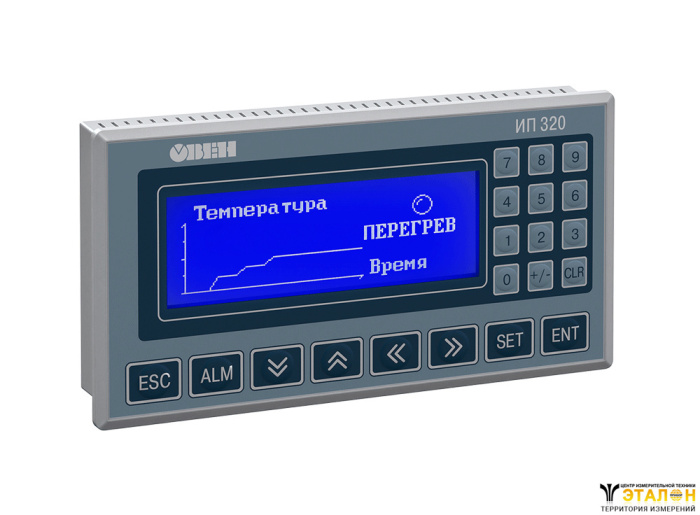

ИП320 графическая монохромная панель оператора с Modbus

Цена:
19 020
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

  • Работа в сети RS-485 и RS-232 в режиме Master, Slave
  • Совместимость с контроллерами различных компаний-производителей
  • Поддержка универсального протокола Modbus RTU
  • Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
  • Чтение и редактирование значений параметров и передача их в сеть
  • Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
  • Напряжение питания – 24 В постоянного тока
  • Бесплатная программа «Конфигуратор ИП320»

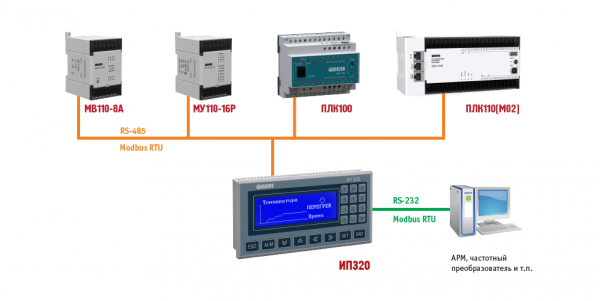

Пример использования ОВЕН ИП320

Пример использования ОВЕН ИП320

Основные технические характеристики

Наименование

Значение

Аппаратные характеристики

Память программ, Кб

128

Максимальное число регистров в программе

160

Часы реального времени (RTC)

Есть, энергонезависимые1

Звук

Пьезоизлучатель, с возможностью управления из программы

Дисплей

Тип дисплея

Графический монохромный ЖК с подсветкой

Диагональ, дюймы

3,7"

Разрешение, пиксель

192 × 64

Размеры дисплея, мм

100 × 35

Количество кнопок

20

Интерфейсы

COM-порт

1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов

Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B

Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2

Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 57 600, 115 200 бит/c

Поддерживаемые протоколы: Modbus RTU (Master/Slave)

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

20...28

Номинальное напряжение питания, В

24

Потребляемая мощность, не более, Вт

4

Корпус

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Габаритные размеры (ширина × высота × глубина), мм

(172 × 94 × 30) ± 1

Степень защиты корпуса со стороны лицевой панели

IP65

Общие характеристики

Рабочая температура, °C

0…50

Рабочая влажность, не более, %

80 (без конденсации)

Масса брутто, не более, кг

0,5

Прикладное ПО

Конфигуратор ИП320

1 Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 При обмене запросы панели дублируются по обоим интерфейсам.

Элементы управления

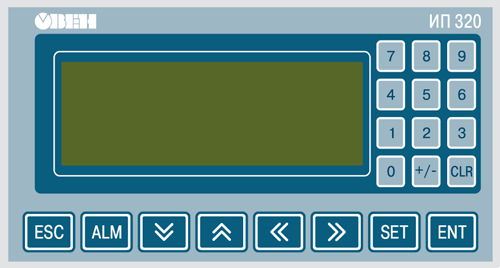

Элементы индикации и управления ОВЕН ИП320

На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.

Панель может отображать большое количество пользовательских экранов.

Функции кнопок

Элементы управления ИП320 Элементы индикации и управления ИП320

Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой.

Элементы управления ИП320Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта.
Элементы управления ИП320При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).
Элементы управления ИП320 Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана.
Элементы управления ИП320Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования.

Кнопки редактирования значений параметров

Элементы управления ИП320...Элементы управления ИП320Набирается числовое значение параметра.
Элементы управления ИП320Нажатие этой кнопки задает знак параметра («+» или «–»).
Элементы управления ИП320Очистка области ввода редактируемого значения.

Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.)

Комплект поставки

  • Прибор ИП320
  • Комплект крепежных элементов
  • Разъем для подключения питания
  • Переходник
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации

* Обратите внимание, что кабель для программирования КС4 в комплекте не идет.
