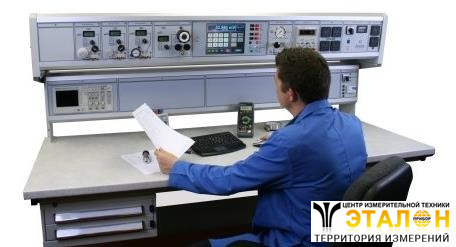

Назначение стенда CalBench TE7080
Стенд CalBench TE7080 является последней моделью многофункциональной калибровочной станции производства компании Time Electronics. Широкий спектр встраиваемых в исходную консоль стандартных модулей делает крайне гибкую систему функциональной и простой в использовании. Развитие больших возможностей достигается за счет дополнительной консоли модели TE7081.
Описание стенда CalBench TE7080
К основным модулям относятся измерительные приборы для калибровки электрического сигнала, температуры, давления. Нестандартные модули специализированного применения могут быть включены в консоль стенда. Каждый модуль является независимым с высокой степенью взаимозаменяемости. Это позволяет изменять дизайн стенда в зависимости от специфических технологических требований.
Функции каждого модуля четко определены и любой квалифицированный инженер легко овладеет управлением системой без дорогостоящих затрат на обучение или постоянного обращения к руководству пользователя.
Технические параметры модулей
Давление: диапазон от вакуума до 600бар. Также возможно применение автоматического калибратора давления, позволяющего нажатием кнопки осуществлять выбор 4 установочных точек или дистанционное управление посредством программного обеспечения EasyCal.
Мощность: прилагаются различные источники питания переменного тока, постоянного тока, различные блоки питания постоянного тока с фиксированными четырьмя или двумя розетками.
Токовые петли и температура: высокоточные модули калибратора токовых петель с функциями источника, измерения и приемника. Температурные калибраторы с возможностями измерения и моделирования датчиков термосопротивления/термопары.
Дополнительные возможности: Пневматический (40бар) и гидравлический (700бар) ручные калибровочные насосы. Сухоблочные калибраторы с диапазоном -25°C - 700°C.
Многофункциональный калибратор и центр управления:
Встроен в середину консоли с управлением посредством сенсорного экрана. Источник и измерение напряжения, тока, сопротивления, частоты и многое другое. Для ускорения и продуктивности работы калибратора в центр управления предварительно загружено программное обеспечение EasyCal разработки компании Time Electronics, которое объединяет все модули стенда. Полная автоматизация калибровочного процесса осуществляется за счет более 1000 испытательных процедур и сетевых возможностей. Инженеры могут распечатывать и изменять сертификаты испытаний в соответствии с требованиями.
Особенности стенда CalBench TE7080
- Датчики давления, преобразователи, переключатели
- Мультиметры, Омметры, магазины сопротивления
- Температурные индикаторы, датчики
- Осциллографы, токовые катушки
- Частотомеры, таймеры
- Индикаторы сигнала токовых петель, преобразователи
- Источники сигнала постоянного/переменного тока, блоки питания
- Датчики термосопротивления, термопары
- Милливольтметры постоянного/переменного тока
Модули калибровочного стенда и основные технические характеристики TE7080
| Параметр | Значение | ||
| Размеры консоли | |||
| Общие | Ширина 200 x высота 156 x толщина 85см, стандартно 175кг. Со встроенной дополнительной консолью высота составляет 166см | ||
| Основная консоль | Ширина 200 x высота 29 x толщина 47см, стандартно 90кг | ||
| Дополнительная консоль | Ширина 193 x высота 40 x толщина 19.5 см, стандартно 30кг | ||
| Модуль по индивидуальному заказу стандартно высотой 201мм, ширина указана в скобках | |||
| Модули мощности | |||
| Контроллер блока питания 7082: (270мм). Однофазный прибор с двумя сетевыми розетками | Защита: защита от перегрузки 16A для всего стенда. Счетчики: напряжение сети(0-300В). Опции: Мощность от сети до 1А (7063), 110В постоянного тока до 5 A (7075) | ||
| Сдвоенный источник постоянного тока напряжением 24В 7083: (131мм). Применяется для питания измерительного оборудования сигнала токовых петель | Выходы: два 24В, 2А | ||
| Блок питания 7088: (350мм) | Мощность: 0 – 270В 50Гц, 10 A | ||
| Регулируемый источник питания постоянного тока 7086: (168мм) 0 – 60В | Максимальное выходное значение тока: 1 A. Также напряжение может составлять 0 – 30В на 3 A | ||
| Блок питания постоянного тока с четырьмя розетками 7087: (80мм). 4 зафиксированных независимых источника питания | Допустимые значения напряжения и тока: 6В(8A), 12В(8A), 24В(4A), 48В(3A). Токовая нагрузка: 1.4 x на максимально допустимое значение тока | ||
| Многофункциональный калибратор 7051 и центр управления: (425мм) | |||
| 0-22В постоянного/переменного тока, 0 – 220мA постоянного/переменного тока | |||
| 0 – 1ГОм; - декадный шаг | |||
| частота 10 MГц | |||
| встроенный цифровой мультиметр, 6,5 разрядов | |||
| моделируемое сопротивления 10Ом - 40MОм | |||
| моделирование/измерение термосопротивления | |||
| моделирование/измерение термопары, 10 типов | |||
| управление посредством калибровочного программного обеспечения EasyCal | |||
| сенсорный экран | |||
| Опции: высокое напряжение постоянного/переменного тока 1050В/22A (9782), калибровка осциллографов (9775), емкость/индуктивность (9798), адаптер токовых катушек (9780), адаптер тахометра (9773) и комплект испытательных концов (9796). | |||
| Модули давления | |||
| Возможные единицы измерения: Бар, фунт на кв.дюйм, кПа, МПа, дюйм вод.ст., см вод.ст, дюйм рт.ст., мм рт. ст., кг/cм2, атм. Технические условия диапазона давления: 200мбар (7100), 2бар (7101), 5бар (7102), 10бар (7103), 20бар (7104), 35бар (7105), 70 бар (7106), 100 бар (7107), 200 бар (7108), 400 бар (7109), 600 бар (7110), регулятор вакуума (7111). | |||
| Модуль и Описание | Диапазон (бар) | Погрешность (%) | Особенности |
| Калибратор давления 7062 : (152мм). Дисплей с разрешение 4.5 разряда с возможностью выбора пяти единиц измерения давления. Точный регулятор | Вакуум, 2, 5, 10, 20 | 0.04 | Quick release |
| 0.2 | 0.1 | ||
| Калибратор высокого давления 7064: (210мм). Дисплей с разрешение 4.5 разряда с возможностью выбора пяти единиц измерения давления. Точный регулятор | 35, 70, 100 | 0.04 | Minimess |
| 200 | 0.1 | ||
| Индикатор давления 7065: (97мм). Прецизионное измерение давления | Вакуум, 2, 5, 10, 20, 70, 100 | 0.04 | До 20бар - Quick release. Сверх 20бар - Minimess |
| 0.2, 200, 400, 600 | 0.1 | ||
| Калибратор перепада давлений 7066: (200мм) соединение осуществляется посредством двух быстросъемных соединительных портов передней панели | 2, 5, 10 | 0.04 | Quick release |
| 0.2 | 0.1 | ||
| Автоматический калибратор давления 7032: (340мм). Недорогой программируемый калибровочный модуль давления. Автоматическая калибровка осуществляется посредством программы EasyCal | Вакуум, 2, 5, 10, 20 0.04 | 0.04 | Quick release |
| 0.2 | 0.1 | ||
| Регулятор линейного давления стенда 7084: (150мм). Применяется для управления внутренним линейным давлением | Манометр: 60мм противоударный. Регулируемые опции давления: 5бар, 35бар, 70бар | ||
| Температурные модули и калибровочные модули токовых петель | |||
| Панель распределения температуры 7085: (250мм). Упрощает калибровку термопары | Спектр соединителей с цветовым кодированием для термопар и термометров сопротивления. Отображение температуры холодного спая (CJC). | ||
| Калибратор токовых петель 7079: (80мм). Тестирование и калибровка сигналов токовых петель в электрических цепях | Измерение: 0 - 199.99мA, непрерывность испытание t: до приблизительно 100Ом. Выход: Отдельный изолированный источник питания с напряжением 24 Впостоянного тока. | ||
| Температурный калибратор 7068: (107мм). Точно моделирует и измеряет датчики термосопротивления | Считывание: возможно в °C, °F и °K Автоматический подсчет калибровочных точек 0, 25, 50, 75, 100%. | ||
| Калибратор токовых петель 7067: (97мм). Предназначен для калибровки напряжения и сигналов токовых петель | 3 режима управления: источник напряжения/тока токовых петель, приемник тока петель, измерение напряжения/тока петель. | ||
| Калибратор напряжения и токовых петель 7069: (97мм) Функции источника и измерения, моделирование преобразователей/функция приемника | Погрешность: 0.02% диапазона, разрешение дисплея: 4.5 разряда. | ||
Комплект поставки TE7080
| № | Наименование | Количество |
| 1. | Корпус стенда | 1 |
| 2. | Панель | 1 |
| 3. | Рабочая поверхность | 1 |
| 4. | Первоначальная консоль | 1 |
