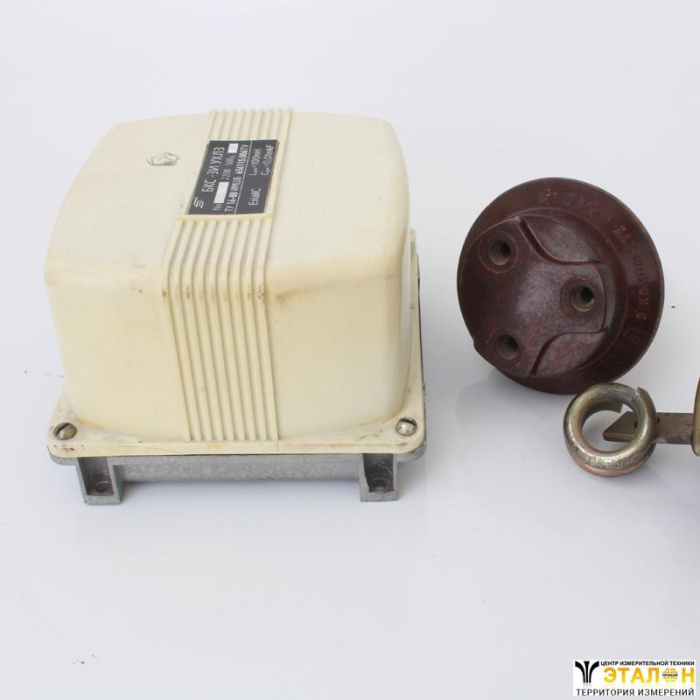

Блок контроля сопротивления БКС-3.1
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Блок контроля сопротивления БКС-3.1 предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня.
Конструкция
Блок состоит из основания 1, на котором крепятся трансформатор 2, реле 3, печатная плата 4, клеммная панель 5, крышка 6. Уплотнительные прокладки 7,8 обеспечивают пыле- и влаго- защиту блока.
Блок искрозащиты монтируется на отдельной печатной плате, закрытой кожухом, который устанавливается на клеммной панели 5 и представляет собой неразборное соединение. Приведенная на рис. 2 схема содержит два измерительных канала, подключенных к электродам верхнего и нижнего уровня контроля. Каждый канал измерения состоит соответственно из предварительных усилителей DА1-1, DA1-2 и релейного транзисторного усилителя VT1, VT2. которые через оптроны DA2. DA3 присоединены к транзисторам VT3, VT4. В коллекторные цепи транзистора VT3 непосредственно, а транзистора VT4 через резистор R26 включено исполнительное реле К1.1. Порог срабатывания формируется схемой сравнения токов на входе транзисторов VT1 и VT2, которые пропорциональны амплитудным значениям противоположных полуволн напряжения от обмоток 5-6-7 трансформатора TV1. Диапазон контроля каждого канала устанавливается соответственно резисторами R7,R8 «Настройка».

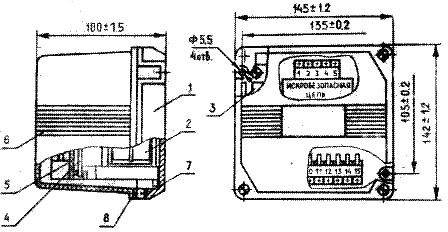

Рис.1. Чертеж блока контроля сопротивления БКС-3.1
Номинальное напряжение сети | 220 В |
Допустимое отклонение напряжения | -15...+10 % |
Частота | 50,60 Гц |
Диапазоны контролируемых сопротивлений, не уже пределов | 0...300; 0...6300 кОм |
Максимальное напряжение в искробезопасных входных цепях | не более 40 В (только для БКС-ЗИ) |
Максимальный ток короткого замыкания в безопасных цепях | не более 10 мА (только для БКС-ЗИ) |
Мощность потребления | не более 5 ВА |
Количество контактов блока | замыкающих 1шт, переключающих 2шт |
Напряжение, коммутируемое контактами | не более 220 В; 380 В (при двух переключающих контактах). |
Коммутируемый ток | не более 4 А |
Наработка на отказ | не менее 15000 часов |
Срок службы | 6 лет |
Масса, не более | |
блока | 1,1 кг |
датчика | 0,6 кг |
Сведения о суммарной массе драгоценных металлов | |
золото | 0,039г, |
серебро | 0,5г. |
Комплект поставки
- Блок контроля сопротивления БКС-3.1 - 1 шт,
- Датчик - 1 шт,
- Паспорт - 1 экз.
