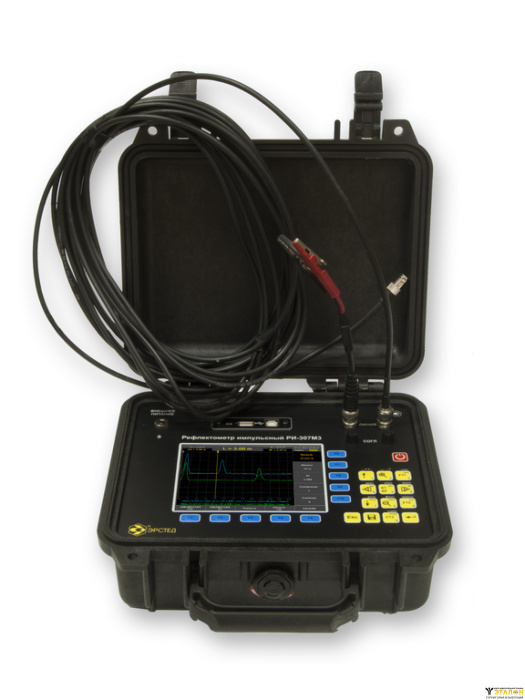

ЭРСТЕД РИ-307М3 «СТРИЖ» - защищённый высокоточный импульсный рефлектометр с дисплеем повышенной четкости

Защищённый высокоточный импульсный рефлектометр ЭРСТЕД РИ-307М3 «СТРИЖ» – это двухканальный полевой кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений в любых металлических кабельных линиях. РИ-307М3 «СТРИЖ» позволяет определить обрыв, короткое замыкание, муфты, низкоомные утечки, сростки кабеля, параллельные отводы, катушки Пупина, разбитость пар, "мерцающие" неоднородности. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).

РИ-307М3 «СТРИЖ» может применяться в условиях повышенного требования к классу точности (например, в сетях CATV, системах ОДК теплосетей). Рефлектометр позволяет с низкой инструментальной погрешностью (до 3 см) производить измерения на кабелях длиной от 1 м до 128 км:

• измерение длин кабелей
• измерение расстояний до неоднородностей волнового сопротивления или повреждений:
  • обрыв
  • низкоомные дефекты (менее 1 кОм)
  • короткое замыкание
  • дефектная пайка
  • неисправный усилитель
  • наличие и место установки ответвителей
  • замокшие участки или участки с повышенной влажностью
  • муфты, сростки кабеля
  • катушки Пупина, разбитость пар
  • «мерцающие» дефекты; и пр.
• измерение коэффициента укорочения линии при известной ее длине
• производить оценку волнового сопротивления кабельной линии

Особенности ЭРСТЕД РИ-307М3 «СТРИЖ»

• Большой яркий цветной TFT дисплей повышенной четкости 5,7 дюйма с разрешением 640×480 пикселей и широким углом обзора удобен для наглядного представления результатов измерений
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы – прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
• Автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти

Комплект поставки

• Рефлектометр импульсный РИ-307М3 «СТРИЖ» с дисплеем повышенной четкости – 1 шт.
• Зарядное устройство – 1 шт.
• Кабель соединительный 5 м, 75 Ом, BNC.M-крокодилы – 1 шт.
• Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
• Руководство по эксплуатации РИ-307М3 – 1 шт.
• Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Обзор ЭРСТЕД РИ-307М3 «СТРИЖ» на примере измерения длины кабеля

Технические характеристики ЭРСТЕД РИ-307М3 «СТРИЖ»

Основные функции ЭРСТЕД РИ-307М3 «СТРИЖ»

Рефлектометр РИ-307М3 «СТРИЖ» является модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

• за счет увеличения эффективной частоты дискретизации до 3,2 ГГц в 4 раза поднята разрешающая способность приемного тракта до 0,3 нс, что эквивалентно инструментальной погрешности 3 см при КУ=1,499 на шкале расстояний;
• введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• обновленная функция "Лупа" позволяет получать детализацию рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный “цифровой зум”;
• переработка приемного тракта позволила расширить полосу пропускания, и как следствие повысилась детализация рефлектограмм;
• появилась функция прокрутки окна лупы в пределах диапазона;
• появилась возможность сравнивать рефлектограммы, снятые для разных диапазонов по дальности;
• введена функция “Снимок экрана”, позволяющая мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
• функция построения "кривых тревоги" (конфигурация "Теплосети") служит для удобства выявления значимых дефектов в системах ОДК;
• сохранение положения курсоров при записи рефлектограммы в память;
• новая программа для работы с рефлектограммами на ПК.

Измерительные характеристики для CATV и СОДК теплосетей

• Диапазоны по дальности оптимизированы для измерений CATV и СОДК - от 15 м до 32 км.
• Минимальная дискретность рефлектограммы - 3 см при КУ=1,5.
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору  выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания:
  • на коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения;
  • на длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса.
• Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК.
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.

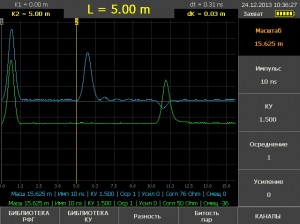

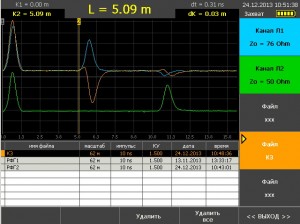

• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Хранение результатов измерений в ЭРСТЕД РИ-307М3 «СТРИЖ»

• Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения: прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени.

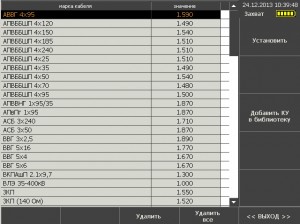

• В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.

• Функция “Снимок экрана” позволяет мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов.
• Прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
• Расширяемая функциональность встроенного ПО.
