Взрывозащищенная клеммная коробка ЯК-16 и ЯК-24
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Взрывозащищенная клеммная коробка ЯК-16 и ЯК-24 предназначены для организации электропроводки - соединения и разветвления гибких кабелей с медными жилами в силовых цепях и цепях управления постоянного и переменного (50-60 Гц) тока с напряжением до 380 В систем автоматики и измерительной техники, в случае необходимости монтажа их во взрывоопасных зонах с маркировкой взрывозащиты 2ЕхеIIТ5.

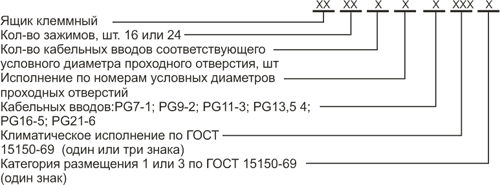

Структура условного обозначения
Конструктивное исполнение
Коробка ЯК-16 и ЯК-24 состоит из следующих основных сборочных единиц:
- корпус
- крышка
- винты крепления крышки
- DIN-рейка
- кронштейн крепления DIN-рейки
- сборка клеммных блоков
- винты подключения заземления
- кабельные вводы
Корпус и крышка представляют собой литые конструкции, выполненные из алюминиевого сплава по ГОСТ 2685-75 и образующие внешнюю оболочку коробки. Герметизация клеммной коробки для защиты от проникновения пыли, жидкостей и газообразных сред обеспечивается резиновой прокладкой в соединении крышки с корпусом коробки, резиновыми кольцами в кабельных вводах, резьбовым соединением кабельного ввода с корпусом ящика, уплотненного и застопоренного клеем. На наружной поверхности корпуса установлены кабельные вводы, с помощью которых осуществляется герметизированный ввод и вывод электрических кабелей.
В коробках применены взрывозащищенные кабельные вводы с маркировкой взрывозащиты EеxeII (сертификат LCIE97 ATEX 6007X). Фиксация кабеля с одновременной герметизацией коробки осуществляется путём обжатия кабеля в кабельном вводе резиновой втулкой. Кабельный ввод GAPRI ЕСDЕР ЕеxeII состоит из гнезда, корпуса, резиновой втулки, фиксирующего элемента контргайки. Кабельные вводы соответствуют требованиям ГОСТ 22782.0. Жилы кабеля, вводимого в оболочку ящика, подсоединяются к клеммным блокам. Крепление клеммных блоков на DIN-рейке осуществляется посредством защелок и фиксируются оконечными стопорами. DIN-рейка закреплена в корпусе винтами на специальных кронштейнах. Коробка по месту установки крепится двумя винтами через отверстия в корпусе при снятой крышке.
Технические характеристики
- Степень защиты коробки IP65 по 14255-69.
- Виды климатических исполнений коробки клеммной У3 по ГОСТ 15150-69 и ГОСТ 15543-1-89.
- Клеммная коробка предназначена для эксплуатации на высоте над уровнем моря не более 2000 м.
- Нижнее и верхнее значение температуры окружающего воздуха от минус 20о С до плюс 40о С для исполнения У3.
- Клеммная коробка является стойкой к воздействию значительно уменьшенных доз солнечной радиации, соляного тумана, росы (в закрытых помещениях, шкафах).
- Стойкость к механическим факторам внешней среды по группе условий эксплуатации М18 по ГОСТ 17516-72.
- Рабочее положение в пространстве любое.
- Номинальное сечение подсоединяемых жил кабелей для зажима WAGO - 1,5 - 2,5 мм2.
- Тип атмосферы любой по ГОСТ 15150-69.
| Типоразмер коробки | Напряжение, В | Ток, А | Кол-во зажимов шт. | Масса не более, кг | MG7 №1* | 9 2* | 11 3* | 13,5 4* | 16 5* | 21 6* |
| ЯК-16224416 | 220 | 10 | 16 | 3,0 | - | 2 | - | 4 | - | 1 |
| ЯК-16126516 | 220 | 10 | 16 | 3,0 | - | 1 | - | - | 6 | 1 |
| ЯК-164425 | 220 | 10 | 16 | 3,0 | - | - | - | 4 | 2 | - |
| ЯК-166226 | 220 | 10 | 16 | 3,0 | - | 6 | - | - | - | 2 |
| ЯК-164516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 4 | 1 |
| ЯК-165516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 5 | 1 |
| ЯК-166516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 6 | 1 |
| ЯК-167516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 7 | 1 |
| ЯК-168516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 8 | 1 |
| ЯК-163516 | 220 | 10 | 16 | 3,0 | - | - | - | - | 3 | 1 |
| ЯК-16414324 | 220 | 10 | 16 | 3,0 | 4 | - | 4 | 2 | - | - |
| ЯК-24424426 | 220 | 10 | 24 | 4,6 | - | 4 | - | 4 | - | 2 |
| ЯК-24442526 | 220 | 10 | 24 | 4,6 | - | - | - | 4 | 2 | 2 |
| ЯК-246236 | 220 | 10 | 24 | 4,6 | - | 6 | - | - | - | 3 |
| ЯК-24224326 | 220 | 10 | 24 | 4,6 | - | 2 | 4 | - | - | 2 |
| ЯК-247316 | 220 | 10 | 24 | 4,6 | - | - | 7 | - | - | 1 |
| ЯК-246526 | 220 | 10 | 24 | 4,6 | - | - | - | - | 6 | 2 |
| ЯК-248246 | 220 | 10 | 24 | 4.6 | - | 8 | - | - | - | 4 |
| ЯК-24612326 | 220 | 10 | 24 | 4.6 | 6 | - | 2 | - | - | 2 |
| ЯК-24414225 | 220 | 10 | 24 | 4.6 | 4 | 4 | - | - | 2 | - |
