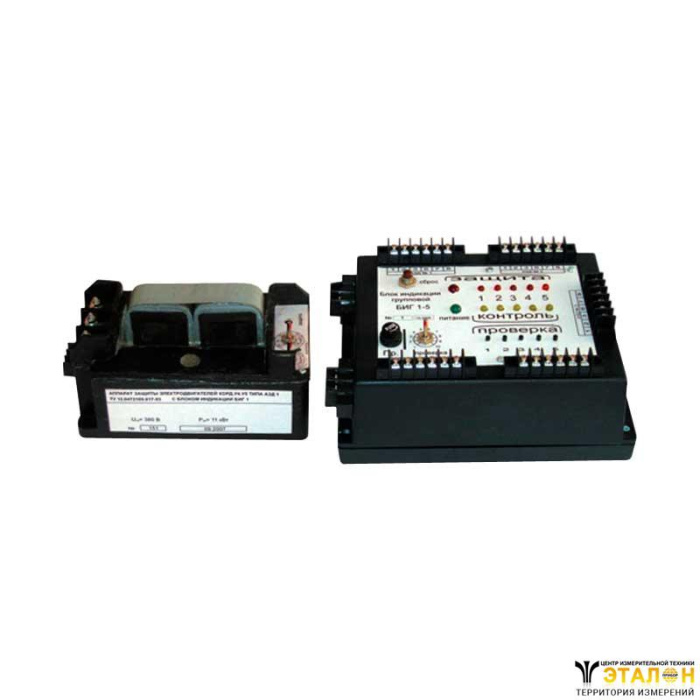

Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 1 с блоком индикации БИГ 1 предназначен для комплексной защиты электродвигателей машин и механизмов, содержащих группу (до 5) электродвигателей, включаемых общим контактором.
Основное применение — для групповой защиты электродвигателей вентиляторных групп экскаваторов.
Условия эксплуатации
- температура окружающей среды от –5°С до +50°С;
- относительная влажность при температуре +32±2°С 98±2%.
Комплект поставки
- аппараты АЗД 1 (по количеству защищаемых двигателей в группе);
- блок индикации групповой БИГ 1–3 или БИГ1–5 (в зависимости от количества защищаемых двигателей в группе);
- руководство по эксплуатации — паспорт (объединенный документ).
| Диапазон мощности защищаемых двигателей, кВт | от 2,2 до 90,0 |
| Напряжение питания защищаемых двигателей, В | 380 |
| Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В | 6 600 |
| Исполнения групповых блоков индикации: | |
| БИГ 1–3 | до 3 аппаратов АЗД 1 |
| БИГ 1–5 | до 5 аппаратов АЗД 1 |
| Габаритные размеры аппарата АЗД 1, мм | 160х110х86 |
| Масса аппарата АЗД 1, кг | 2,7 |
| Габариты блока индикации группового БИГ 1, мм | 240х170х90 |
| Масса блока индикации БИГ 1, кг | 1,0 |
Функциональные возможности
Аппараты АЗД 1 с БИГ 1 обеспечивают выполнение следующих функций для каждого электродвигателя:
- защита двигателя при обрыве фазы питания;
- защита двигателя при технологических перегрузках;
- защита двигателя при незавершившемся пуске и заклинивании (опрокидывании);
- индикация перегрузок двигателя в процессе работы;
- блокировка и деблокировка повторного пуска двигателей после срабатывания защиты;
- индикация о срабатывании каждого аппарата АЗД 1;
- контроль работы каждого аппарата;
- проверка работоспособности каждого аппарата по всем выполняемым функциям.
Конструктивные особенности
Конструктивно аппарат АЗД 1 выполнен единым блоком, в который входят датчики тока и электронная схема, залитые герметизирующим компаундом. На корпусе аппарата расположены датчики уставок токо-временной характеристики и светодиодный индикатор перегрузки двигателя.
Конструктивно групповой блок индикации БИГ 1 выполнен в виде пластмассового корпуса, на котором расположены светодиодные индикаторы контроля перегрузки каждого двигателя и индикаторы срабатывания каждого аппарата, кнопка «СБРОС» (деблокировка) для повторного пуска группы двигателей после срабатывания защиты, регулятор тока и кнопка для проверки работоспособности каждого аппарата защиты, а также клеммы для соединения БИГ 1 со всеми подключаемыми к нему аппаратами АЗД 1 (по количеству защищаемых двигателей).
Аппарат АЗД 1 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
- 1-й типоразмер — на токи от 4,8 А до 62 А;
- 2-й типоразмер — на токи от 20 А до 106 А;
- 3-й типоразмер — на токи от 39 А до 212 А.
Аппараты АЗД 1 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.
Аппарат АЗД 1 обеспечивает защитные функции с помощью легко перестраиваемой токо-временной характеристики, что существенно повышает надежность защиты двигателя.
Возможность точной настройки аппарата с учетом кратностей токов и временных характеристик электродвигателей позволяет эффективно защищать электродвигатели вентиляторов экскаваторов и другого оборудования от обрыва фазы питания.
Мощность выходных контактов для управления пускателем позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
