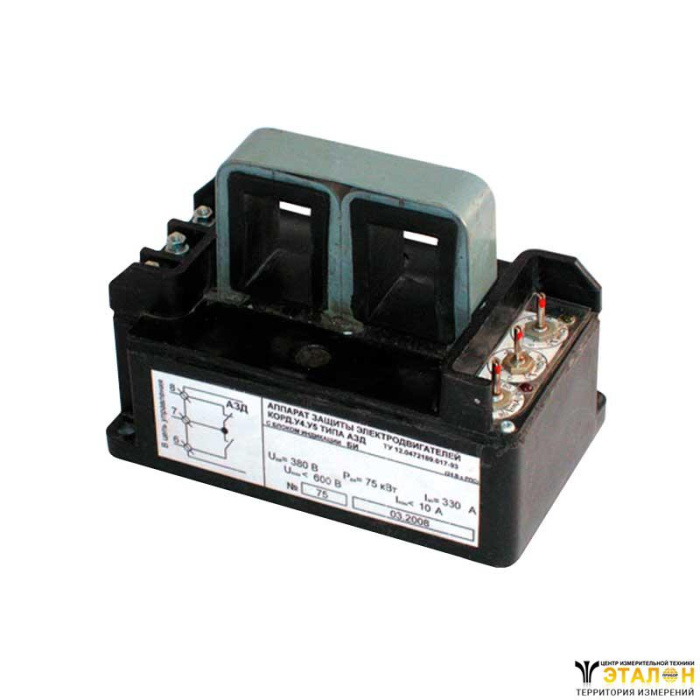

Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД, АЗД 3, АЗД 5
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД, АЗД 3, АЗД 5 предназначен для комплексной защиты асинхронных электродвигателей с короткозамкнутым ротором при тяжело нагруженных режимах работы, а также для увеличения срока их службы и повышения безопасности эксплуатации.
Структура условного обозначения аппарата защиты:
- КОРД.У4 - название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;
- У5 - климатическое исполнение и категория размещения по ГОСТ 15150;
Область примеения
Апараты защиты широко используются на обогатительных комбинатах, рудниках, коксохимических и огне-упорных заводах, обогатительных фабриках, котельных, а также на многих других предприятиях с тяжелыми условиями работы электродвигателей.
Условия эксплуатации
- температура окружающей среды от –5°С до +50°С;
- относительная влажность при температуре +32±2°С 98±2%.
Комплект поставки
- аппарат АЗД;
- руководство по эксплуатации — паспорт (объединенный документ);
- блок индикации БИ (при заказе с БИ).
| Диапазон мощности защищаемых двигателей, кВт | от 2,2 до 4000 |
| Напряжение питания защищаемых двигателей, В | от 380 до 10000 |
| Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В | 6 600 |
| Габаритные размеры аппарата, мм | 160х100х100 |
| Масса, кг | 2,7 |
| Габаритные размеры блока индикации БИ, мм | 130х65х40 |
| Масса блока индикации БИ, кг | 0,5 |
Функциональные возможности
- защита двигателя при незавершившемся пуске;
- защита двигателя при технологических перегрузках;
- защита двигателя при заклинивании (опрокидывании);
- защита двигателя при обрыве фазы питания;
- индикация технологических и экстренных перегрузок двигателя.
При комплектовании аппарата блоком индикации БИ, БИ 3, БИ 5 дополнительно обеспечиваются следующие функции:
- блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
индикация причины срабатывания аппарата.
Конструктивные особенности
Конструктивно аппарат АЗД , АЗД 3, АЗД 5 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.
На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.
Аппарат АЗД имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:
- 1-й типоразмер — на токи от 4,8 А до 62 А
- 2-й типоразмер — на токи от 20 А до 106 А
- 3-й типоразмер — на токи от 39 А до 212 А.
Аппарат АЗД 3 имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:
- 1-й типоразмер — на токи от 4,8 А до 62 А;
- 2-й типоразмер — на токи от 40 А до 106 А;
- 3-й типоразмер — на токи от 64 А до 145 А.
Аппарат АЗД 5 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
- 1-й типоразмер — на токи от 4,8 А до 62 А;
- 2-й типоразмер — на токи от 20 Адо 106 А;
- 3-й типоразмер — на токи от 39 А до 212 А.
По отдельному заказу потребителей аппарат может быть изготовлен на токи от 212 А до 450 А включительно.
Аппарат АЗД, АЗД 3, АЗД 5 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи его с жилами защищаемого двигателя.
Аппарат АЗД, АЗД 3, АЗД 5 обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Мощность выходных контактов аппарата АЗД, АЗД 3, АЗД 5 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
