Аппаратура сигнализации и связи шахтного подъёма АСШП

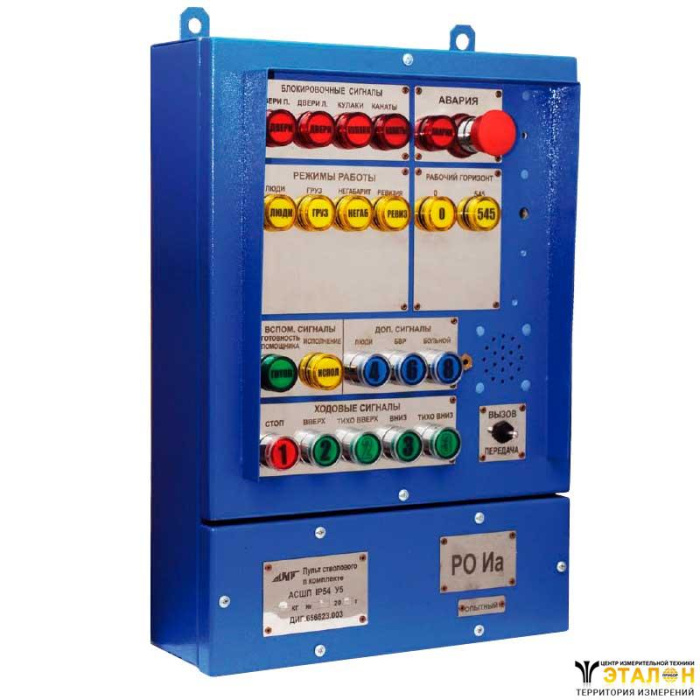

Аппаратура сигнализации и связи шахтного подъёма АСШП предназначена для координации действий обслуживающего персонала (рукоятчика, стволовых, их помощников и машиниста подъёма) при выполнении спуско-подъёмных работ в шахтных стволах.

Аппаратура может использоваться для осуществления рабочей (или резервной) сигнализации и должна эксплуатироваться совместно со средствами ремонтной сигнализации и радиосвязи, а наклетевых подъемных установках — и со средствами связи «клеть-машинист».

Оборудование соответствует требованиям технических условий ТУ У 31.2-23189879-034:2011.

Структура условного обозначения аппаратуры АСШП-X-XX У5:

• А - аппаратура;
• С - связи и сигнализации;
• Ш - шахтного;
• П - подъема;
• X - тип подъема: «К» клетьевой, «С» скиповой;
• XX - количество обслуживаемых горизонтов;
• У - климатическое исполнение по ГОСТ 15150-69;
• 5 - категория размещения по ГОСТ 15150-69.

Область применения

Поверхностные клетевые и подъёмные установки в вертикальных и наклонных стволах угольных шахт, в т.ч. опасных по газу (метану) и (или) угольной пыли.

Условия эксплуатации

Температура окружающей среды:

• для составных частей, располагаемых в машинном отделении, от + 1 до 40 °С;
• для составных частей, устанавливаемых на нулевой площадке, от — 20 до + 35 °С;
• для составных частей, устанавливаемых на приёмных площадках горизонтов, от — 5 до + 35 °С.
• Относительная влажность окружающего воздуха при температуре (25 ± 2) °С, (98 ± 2)%.
• Номинальные значения механических внешних воздействующих факторов по ГОСТ 17518.1 для группы механического исполнения М1.

Функциональные возможности

Аппаратура обеспечивает выполнение следующих функций:

• задание с пульта сигнализации рукоятчика режимов работы подъёмной установки («Груз», «Люди», «Негабарит», «Ревизия»);
• задание с пульта сигнализации машиниста скипового подъёма режимов работы («Груз», «Ревизия»);
• задание с пульта сигнализации рукоятчика адреса клети, т.е. горизонта, к которому адресуется клеть и которому предоставляется право подачи ходовых сигналов;
• задание с пульта сигнализации машиниста скипового подъёма рабочего горизонта (загрузки, откуда вывозится горная масса);
• сигнализацию установленных режимов работы и рабочих горизонтов на всех пультах сигнализации;
• подача ходовых сигналов «Вверх», «Вниз», «Тихо вверх», «Тихо вниз» с пульта сигнализации стволового только того горизонта, которому с пульта сигнализации рукоятчика предоставлена такая возможность;
• подачу ходовых сигналов при помощи кнопок с надписями «Вверх», «Вниз», «Тихо вверх», «Тихо вниз»;
• подача дополнительных предупредительных сигналов при помощи кнопок с надписями «Люди», «БВР», «Больной»;
• подачу ходовых сигналов и сигнала «Стоп» тяговым выключателем (традиционные кодовые сигналы);
• передачу поданных ходовых сигналов с пульта сигнализации стволового на пульт сигнализации рукоятчика с возможностью их трансляции рукоятчиком на пульт сигнализации машиниста подъёма;
• одновременное поступление сигналов от стволового рабочего горизонта на пульты сигнализации рукоятчика и машиниста подъёма при условии пуска подъёмной машины машинистом при поступлении дополнительного исполнительного сигнала («Исполнение») от рукоятчика;
• прямая подача сигнала «Стоп» в машинное отделение с любого пульта сигнализации;
• подачу сигнала «Готов» с пультов сигнализации помощников стволовых и рукоятчика на пульт сигнализации соответствующего стволового или рукоятчика;
• блокировку подачи ходовых команд с пультов сигнализации стволового и рукоятчика до получения сигнала готовности от их помощников (если к пультам сигнализации стволового и рукоятчика подключены пульты помощников);
• подачу на одноконцевых скиповых подъёмных установках сигналов «Пуск» с мест загрузки и разгрузки скипов; при этом на многогоризонтных подъёмах должна разрешаться подача сигнала с загрузки рабочего горизонта;
• подачу сигнала «Пуск» и его передачу на пульт сигнализации машиниста подъёма на двухконцевых скиповых подъёмах трансляционным или комбинированным способом;
• подачу сигнала «Авария» с пультов сигнализации рукоятчика, стволовых и их помощников с прямой передачей на пульт сигнализации машиниста подъёма и с воспроизведением его на всех пультах сигнализации;
• отображение сигналов режима работы и номера горизонта, которому разрешена работа, подсветкой или указанием источником света соответствующей надписи с однократным звуковым сигналом, сопровождающим перемену этих сигналов.
• выдачу сигналов режима работы и номера горизонтов (в форме «сухого контакта») для использования в цепях управления и защиты подъёмных установок;
• отображение ходовых сигналов и сигнала «Стоп» в световой и звуковой формах; при этом световая составляющая сигнала предъявляется подсветкой или указанием источника света соответствующей надписи, а звуковая компонента — автоматическим воспроизведением традиционных кодовых звуковых сигналов;
• дублирование отображения ходовых сигналов и сигнала «Стоп» на пульте машиниста с помощью семисегментного индикатора. Отображаемая цифра равна количеству традиционных кодовых звуковых сигналов.
• оперативный просмотр на пульте машиниста последних поданных ходовых сигналов (до 9 команд);
• фиксацию (сохранение) световой компоненты ходового сигнала до момента поступления сигнала «Стоп»;
• блокировку подачи очередного ходового сигнала, минуя сигнал «Стоп»;
• отображение сигнала «Авария» светом и звуком;
• фиксацию (сохранение) световой компоненты сигнала «Авария» до момента его отмены»;
• отмену сигнала «Авария» только с того пульта сигнализации, с которого он был подан;
• отключение звуковой компоненты сигнала «Авария» с пульта сигнализации машиниста подъёма;
• обеспечение готовности к действию цепи звуковой компоненты сигнала «Авария» после его отмены;
• выдача команды (в форме «сухого контакта») при подаче сигнала «Авария» для использования в цепях защиты подъёмной установки;
• с охранение при подаче сигнала «Авария» отображения на пультах сигнализации сигналов режима работы, номера рабочего горизонта и последней ходовой команды;
• сигнализацию положения (или состояния) механизмов и оборудования шахтного подъёма: стволовых дверей, посадочных устройств (кулаков, качающихся площадок), заполнении бункера загрузочного устройства, заполнении приёмного бункера, секторного затвора, недопустимого поднятия петли уравновешивающего каната, выдёргивания тормозных канатов;
• сигнализацию положения (или состояния) механизмов и оборудования шахтного подъёма каждого горизонта на пульте машиниста;
• контроль исправности цепей передачи сигналов «Стоп» и «Авария» (непрерывный или периодический) с быстродей ствием не более 0,25 с;
• автоматическое включение сигналов «Стоп» и «Двери» при открывании стволовых дверей; исключение возможности подачи ходовых команд при открытых стволовых дверях во всех режимах (за исключением режима «Негабарит»);
• на пульте машиниста в режиме «Негабарит» разные тональности звуковых сигналов ходовых команд от рукоятчика и стволовых;
• индикацию наличия связи между составными частями аппаратуры на пульте сигнализации машиниста;
• подключение к внешнему регистратору данных (по желанию заказчика);
• подключение к персональному компьютеру для отображения работы сигнализации и сохранения файла истории (по желанию заказчика);
• блокировку несанкционированного доступа к изменению введенных исходных данных и настроек аппаратуры;
• двухсторонняя громкоговорящая связь: машинист подъема — рукоятчик, рукоятчик — стволовые (или операторами загрузки и разгрузки на скиповых подъёмах); данная функция может выполняться обособленными средствами, не входящими в комплект аппаратуры и имеющими разрешение на применение на угольных шахтах;
• наличие многотонального акустического сигнала вызова на связь.
• подключение дополнительных постов голосовой связи при проведении ремонтных работ подъемной машины.
