Аппаратура управления и диагностики УДПМ предназначена для управления, защиты, контроля состояния и технической диагностики проходческих комбайнов КПД, КПЛ, КПР, буропогрузочных машин и других машин в выработках угольных шахт.
Область применения
Аппаратура является комплектующим изделием комбайна и расcчитана для эксплуатации в шахтах, опасных по газу и пыли, в районах с умеренным климатом, изготовлена в климатическом исполнении У категории размещения 5 по ГОСТ 15150.
Аппаратура соответствует ТУ У31.2-00174065-154:2003, «Правилам безопасности в угольных шахтах», «Нормативам по безопасности забойных машин, комплексов и агрегатов».
Конструктивное исполнение

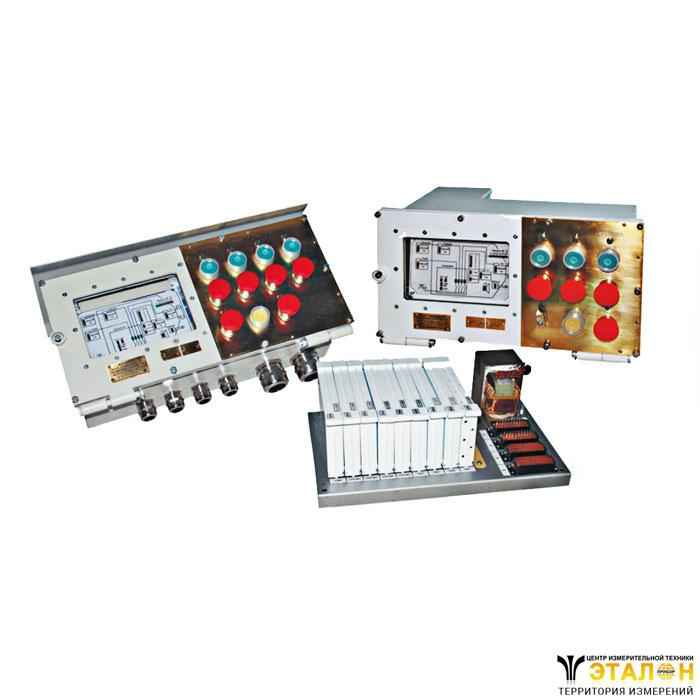

Блок управления БУ встраивается в электроблок комбайна и представляет собой шасси, на котором установлены субблоки (посредством разъемов), трансформатор и осуществлена их коммутация.
Датчик контроля масла ДКМ устанавливается на баке насосной установки и представляет собой сварную конструкцию, состоящую из корпуса с кабельным вводом и кнопкой, крышки, трубы направляющей и поплавка.
Концевой элемент КЭ встраивается в кнопку типа ПУВ 0801 и представляет собой плату и соединенный с ней индикатор, установленный на крышке кнопки.
Излучатель акустический АИ состоит из двух пластмассовых половинок — щек, стянутых болтами. Они образуют акустическую полость и камеру для двух излучающих головок, а также клеммника — шунта и двух кабельных вводов.
Блок концевого сигнала БКС представляет собой залитый компаундом пластмассовый корпус, с расположенными в нем элементами и выведенными проводниками. Блок БКС должен быть установлен в концевом акустическом излучателе.
Пульт управления ПУ выполняет функции формирования команд управления и индикации. Пульт представляет собой сварной металлический корпус. На крышке пульта расположены органы управления и вмонтировано стекло, за которым установлен субблок индикации СИ со светодиодами.
| Уровень и вид взрывозащиты | Степень защиты | |
| Блок управления БУ* | ||
| Датчик контроля масла ДКМ | РО Иа | IP54 |
| Излучатель акустический АИ | РО Иа | IP54 |
| Блок концевой сигнала БКС** | IP54 | |
| Концевой элемент КЭ*** | ||
| Пульт управления ПУ1 | РО Иа | IP54 |
| Пульт управления ПУ2 | РО Иа | IP54 |
| Пульт управления ПУ3 | РО Иа | IP54 |
| Пульт управления ПУ | РО Иа | IP54 |
- * — Встраивается в устройство управления комбайном с уровнем и видом взрывозащиты РВ 3В Иа.
- ** — Встраивается в акустический излучатель АИ с уровнем и видом взрывозащиты РО Иа.
- *** — Встраивается в кнопочный пост с уровнем и видом взрывозащиты РО Иа.
Функционал
Аппаратура обеспечивает выполнение следующих функций:
- дистанционное отключение сети *;
- отключение электроприводов машины*;
- автоматическое отключение сети при длительном (2–3 мин) простое машины;
- управление электроприводом насосной установки*;
- управление электроприводом исполнительного органа*;
- управление электроприводом конвейера*;
- управление электроприводом системы вспомогательного орошения*;
- подачу предупредительного сигнала*;
- контроль уровня тока электродвигателя привода исполнительного органа;
- контроль уровня перегрузки электродвигателя привода насосной установки;
- контроль уровня перегрузки электродвигателя конвейера;
- контроль уровня перегрузки электродвигателя системы вспомогательного орошения;
- контроль опрокидывания электродвигателя перегружателя;
- контроль опрокидывания двух электродвигателей пылеотсоса;
- контроль состояния технологических датчиков приводов исполнительного органа, насосной установки, конвейера, системы орошения, перегружателя, пылеотсоса;
- контроль состояния двух технологических датчиков комбайна;
- контроль предельной температуры масла;
- контроль уровня масла;
- контроль целостности линий управления;
- контроль прохождения сигнала;
- выбор одной из двух (Х, «Г») характеристик токовой защиты;
- проверка работы защиты от перегрузки без включения электроприводов.
* — Команда формируется пультом управления ПУ или аппаратурой УПК.
Аппаратура обеспечивает следующие защиты:
- нулевую защиту;
- защиту от перегрева электродвигателей приводов машины;
- защиту от перегрузки электродвигателей приводов машины (исполнительного органа, насосной установки, конвейера, системы орошения);
- защиту от опрокидывания электродвигателей приводов машины;
- защиту от потери управляемости при обрыве и замыкании цепей дистанционного управления.
Аппаратура обеспечивает блокировки, исключающие:
- возможность включения электроприводов без подачи предупредительного сигнала;
- работу исполнительного органа без достаточного давления и расхода воды в системе орошения*;
- включение электроприводов при снижении сопротивления изоляции силовых цепей**;
- работу насосной установки при недопустимом уровне масла;
- работу насосной установки при недопустимом перегреве масла;
- работу насосной установки при недопустимом загрязнении масла
- ***. * — выполняется совместно с устройством УКСП.
- ** — выполняется совместно с блоком контроля изоляции БКИ.
- *** — выполняется совместно с фильтрами ФГМ.
- **** — выполняется посредством пульта управления ПУ или аппаратуры УПК.
| Количество функций, шт.: | |
| управления и контрол | 23 |
| защиты и блокировок | 11 |
| информационных сигналов | 27 |
| Количество управляемых электроприводов | 4 |
| Номинальное напряжение питания, В | 36 |
| Номинальная частота сети, Гц | 50 |
| Потребляемая мощность при номинальном напряжении питания, В·А, не более | 30 |
| Искробезопасное напряжение цепей управления, В, не более | 28 |
| Искробезопасное напряжение цепей контроля, В, не более | 42 |
| Искробезопасное напряжение цепей индикации и сигнализации, В, не более | 14 |
| Сопротивление шлейфа линии управления, Ом, не более | 300 |
| Сопротивление утечки линии управления, Ом, не менее | 1000 |
| Температура масла, контролируемая датчиком ДКМ, °С | 80 |
| Количество уровней масла, контролируемых датчиком ДКМ | 4 |
| Сопротивление шлейфа линии управления, Ом, не более | 300 |
| Сопротивление утечки линии управления, Ом, не менее | 1000 |
| Температура масла, контролируемая датчиком ДКМ, °С | 80 |
| Количество уровней масла, контролируемых датчиком ДКМ | 4 |
