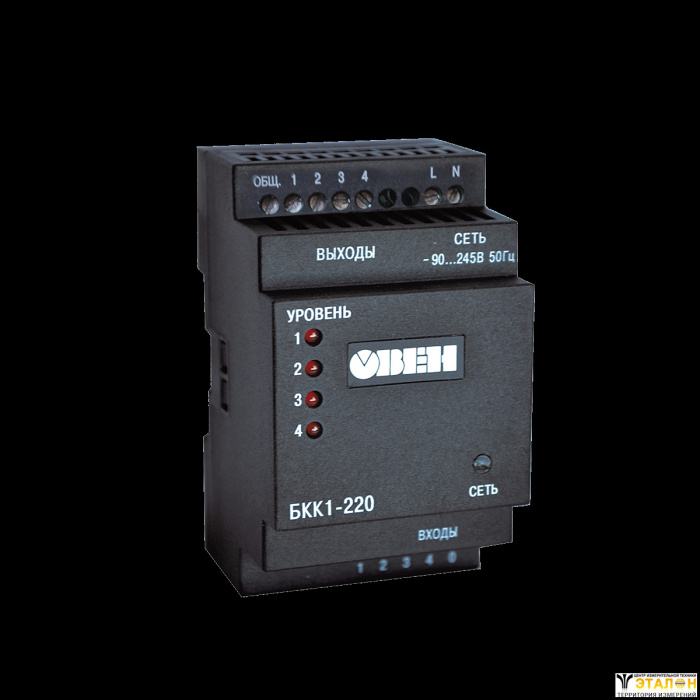

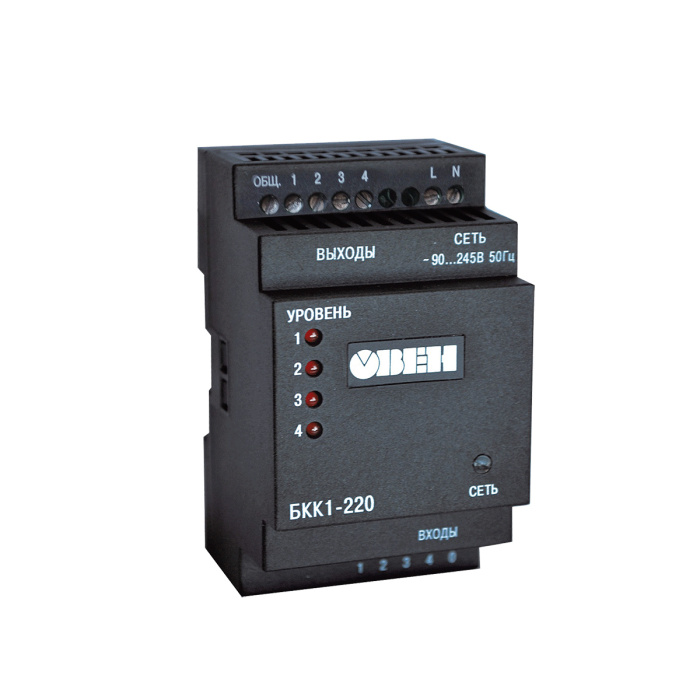

картинка БКК1 4-уровневый сигнализатор жидкости на DIN рейку

(0)

ОВЕН

Цена:
от 6 900 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

ОВЕН

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 6

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Четыре независимых канала контроля уровня жидкости в резервуаре
Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
Исполнение на din-рейку (размещение внутри щита)
Два варианта питания =24 В или ~220 В
Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
Простая настройка без демонтажа прибора

Основные технические характеристики

Характеристика	БКК1-24	БКК1-220
Напряжение питания прибора	14…36 В пост. тока (номинальное 24 В)	90…264 В 47...63 Гц (номинальное 220 В)
Потребляемая мощность	не более 1 Вт	не более 4 ВА
Количество каналов контроля уровня	4
Напряжение питания датчиков уровня	не более 10 В перем. тока 1,5...2,5 Гц
Тип дискретного выхода	4 транзисторных двунаправленных ключа	4 э/м реле, нормально разомкнутый контакт
Допустимая нагрузка выхода	50 мА пост. тока 36 В	2 А перем. тока 240 В
Тип корпуса	на DIN-рейку 35 мм Д3
Габаритные размеры корпуса	54×95×57 мм
Степень защиты корпуса	IP20
Температура окружающего воздуха	–25...+70 °С	–10...+50 °С
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
Атмосферное давление	84...106,7 кПа

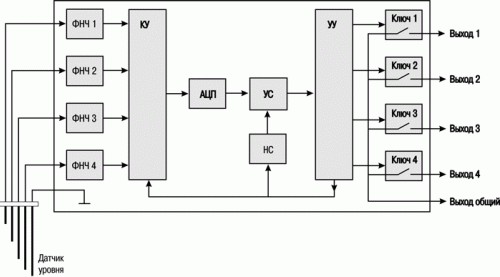

Функциональная схема

Функциональная схема БКК1

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
БКК1-220 – четырьмя э/м реле.

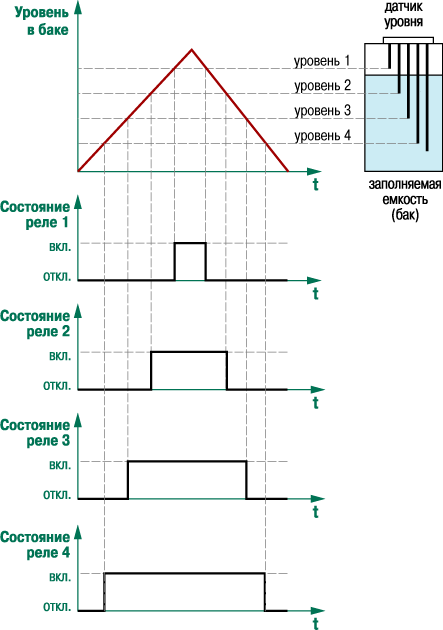

Пример временной диаграммы работы выходного ключа (реле)

Пример временной диаграммы работы выходного ключа (реле) БКК1

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

Элементы управления

Показания светодиодных индикаторов на лицевой панели

	СЕТЬ	Наличие питания на приборе
	УРОВЕНЬ 1	Затопление электрода «Уровень 1»
	УРОВЕНЬ 2	Затопление электрода «Уровень 2»
	УРОВЕНЬ 3	Затопление электрода «Уровень 3»
	УРОВЕНЬ 4	Затопление электрода «Уровень 4»

Порог включения и отключения выходных элементов

Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания

№	Вид	Порог включения выходных элементов	Порог отключения выходных элементов
1		< 900 Ом	> 2,4 кОм
2		< 9 кОм	> 24 кОм
3		< 90 кОм	> 240 кОм
4		< 430 кОм	> 850 кОм

Примечание: «Белые квадраты» - положение переключателей.

Схемы подключения

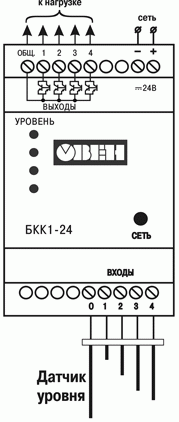

Схема подключения БКК1-24

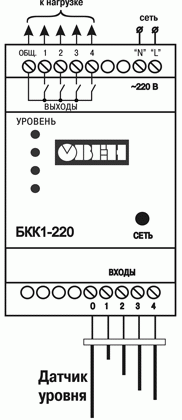

Схема подключения БКК1-220

Развернуть полное описание

Комплект поставки

Прибор БКК1
Паспорт и гарантийный талон
Руководство по эксплуатации
