Блок АВ-04 предназначен для преобразования входных сигналов от термопре-образователей сопротивлений, преобразователей термоэлектрических, датчиков с унифицированными выходными характеристиками 0-5 мА, 0-20 мА, 4 - 20 мА и передачи цифровой информации посредством интерфейса RS485 на контроллер К1.
Конструктивное исполнение

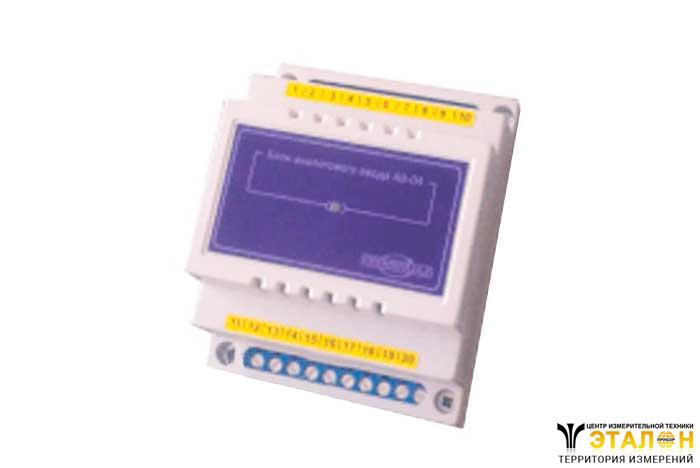

Элементы электрической схемы блока АВ-04 расположены на печатной плате и заключены в корпус из изоляционного материала. На передней стороне корпуса расположен светодиод, индицирующий нормальную работу блока в сети ( RS485 ) (мигание). По краям корпуса расположены клеммники для подключения первичных преобразователей, электропитания и линии интерфейсной связи.
Принцип работы блока АВ-04 основан на измерении электрического сопротивления ТС, напряжения ПТ или силы тока УД, проходящего через внутренний шунт (200 Ом), и преобразования полученного значения сигнала при помощи АЦП в цифровую форму. Цифровая информация по каналу интерфейсной связи передается на контроллер К1, где преобразуется в графическую и выводится на экран в виде цифирных значений, графиков или трендов.
| Параметры | Значение |
| Количество каналов измерения | 4 |
| Класс точности | 0,5 |
| Время измерения (4 канала) | 1 с |
| Типы подключаемых датчиков | ТСП 50, ТСП 100, 21 гр., Pt 100 , ТСМ 50, ТС М 100, 23 гр., ТХК, ТХА, ТЖК, ТПП, |
| Схема подключения | двухпроводная |
| Интерфейс связи с контроллером | RS485 |
| Протокол связи | ModBus (модифицированный) |
| Скорость передачи данных | 1 15,2 Кбит/с |
| Гальваническая развязка | трехуровневая, групповая |
| Напряжение питания | 12 В |
| Потребляемая мощность | 2 Вт |
| Степень защиты корпуса | ІР 40 по ГОСТ14254 |
| Масса | 0,1 кг |
| Габаритные размеры | 87х68х65 мм |
| Крепление корпуса | DIN- рейка |
Комплектность
- блок АВ-04 - 1 шт.
- паспорт - 1 шт.
- датчик компенсации холодного спая (ТСМ 50) - 1 шт.
- потребительская тара - 1 шт.
Эксплуатация
Оптимальными условиями для использования блока АВ-04 являются:
- температура окружающей среды от -20 до 50оС,
- относительная влажность воздуха 80% при +25оС.
