Импульсно-предохранительное устройство УФ 50023-025-03
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Импульсно-предохранительное устройство УФ 50023-025-03 используется для автоматического сброса рабочей средыпри аварийном повышении давления сверх установленной величинывсистемах и оборудовании АЭС с реакторами ВВЭР.
| Параметр | Величина |
| Техническое условие | ТУ 26-07-1364-85 |
| Тип корпуса и материал изготовления | Угловой, сталь 08Х18Н10Т-ВД |
| Направление сброса среды | Вниз |
| Диаметр номинальный | DN25 |
| Диаметр входа и выхода, мм | 25/32 |
| Расчетная температура, °С | 150 |
| Температура рабочей среды, °С | 20 – 150 |
| Давление настройки,Рн, идентичное рабочему давлению РP, Мпа | 6,0 – 6,5 |
| Расчётное давление, Р, МПа | 6,5 |
| Противодавление | Атмосферное |
| Давление полного открытия (PП.О.) для: рабочего ИПУ, МПа, не более контрольного ИПУ, МПа, не более | 1,1 PH 1,09 PH |
| Давление закрытия клапанов, PЗ, МПа, не менее | 0,9 PH |
| Пропускная способность, т/ч, не менее: на воде на азоте | 30 6 |
Пропуск среды в затворе (по воздуху), см3/мин, не более:
| 20 10 50 |
| Питание эл. магнита принудительного срабатывания клапана ИПУ | Постоянный ток, 220 -33+22 В |
| Питание сигнализатора положения запорного органа импульсного клапана | Постоянный ток, 24 В |
| Класс, группа арматуры по ОТТ-87 | 2BIIa |
Диаметр отверстия в седле, мм
| 25,5 16,5 |
Стыкуемая труба, DНxS
| 18 x 2,5 32 x 3,5 38 x 3,5 |
| Место установки ИПУ | Под оболочкой |
| Масса ИПУ, кг | 85,5 |
Область применения
Импульсное устройство УФ 50023-025-03 DN25 устанавливается в емкостях СОАЗ в реакторных установках типа ВВЭР-440, а также ВВЭР-1000 посредством фланцевого соединения с трубопроводом. При этом, устройство снабжено ответными деталями (ниппелями) под приварку и имеет вертикальное установочное положение с верхним расположением электромагнита импульсного клапана.
Конструктивные особенности
Конструкция ИПУ обеспечивает:
- проведение гидравлических испытаний I контура и притирку запорных органов без нарушения регулировки пружин;
- возможность поднастройки давления срабатывания в пределах ±8% от значений рабочего давления;
- возможность срабатывания при помощи устройства ручного подрыва.
- возможность срабатывания ИПУ от постороннего источника давления без демонтажа ИПУ при давлении в системе не ниже 0,7 Рр;
- невозможность несанкционированного изменения регулировки.

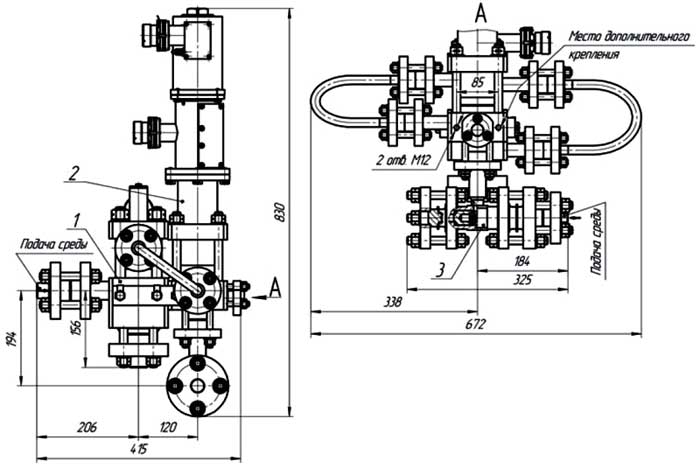

Габаритная и конструктивная схема
1 - клапан предохранительный главный (ГК)
2 - клапан импульсный (КИ)
3 - клапан настройки (КН)
Условия эксплуатации
ИПУ УФ 50023-025-03 может использоваться в рабочей среде, состоящей из азота, воды или раствора борной кислоты (концентрация – 16 г/л).
