Назначение
Модуль МР1 имеет два режима эксплуатации:
- Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
- ПЛК63
- ПЛК73
- ТРМ133М
- ТРМ132М
- Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

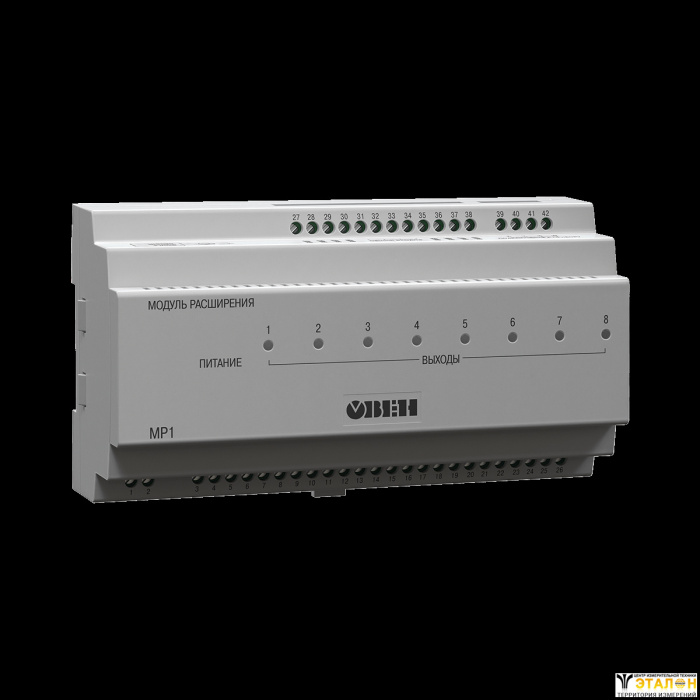

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
- Увеличение количества выходных элементов вышеуказанных приборов;
- Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
- 8 дискретных выходных элементов в различных комбинациях:
- э/м реле 4 А 220 В;
- транзисторные оптопары 400 мА 60 В;
- симисторные оптопары 0,5 А 250 В;
- для управления твердотельным реле 4...6 В 50 мА.
Основные технические характеристики
Общие технические характеристики
Напряжение питания | 90…264 В переменного тока частотой 47…63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество выходных элементов | 8 |
Тип корпуса | на DIN-рейку Д9 |
Габаритные размеры корпуса | 157×86×58 мм |
Степень защиты корпуса | IP20 |
Характеристики выходных элементов
Обозн. | Тип выходного элемента (ВЭ) | Электрические характеристики |
Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos φ > 0,4 |
К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
С | симисторная оптопара | 50 мА при 250 В (пост. откр. симистор) |
Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Схемы подключения
Общая схема подключения МР1
 |

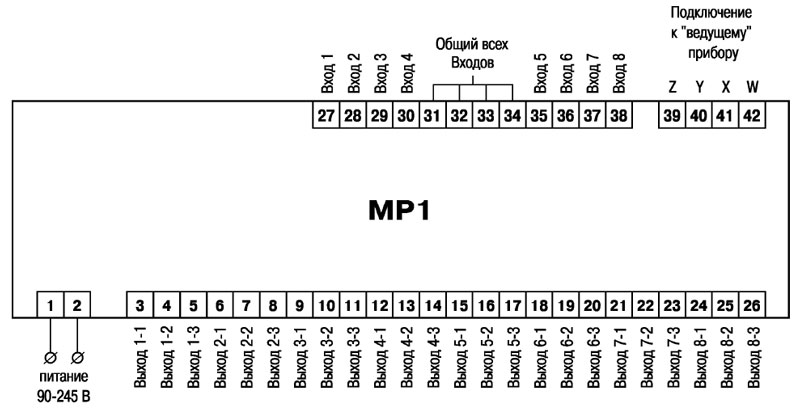

Схема расположения клемм МР1 |
Схемы подключения выходных элементов
 |  |
Выходной элемент типа Р (э/м реле) | Выходной элемент типа К (транзисторная оптопара) |
 |  |
Выходной элемент типа С (симисторная оптопара) | Выходной элемент типа Т (для управления твердотельным реле) |
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |

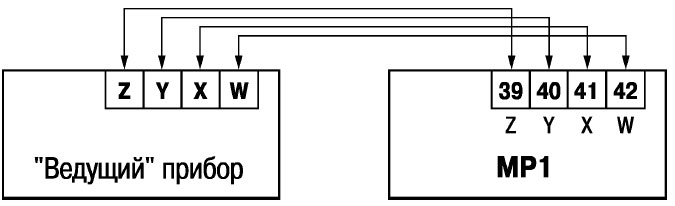

Схема подключения МР1 к «ведущему» прибору
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |
Комплект поставки
Комплектность поставки МР1
- Прибор МР1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
