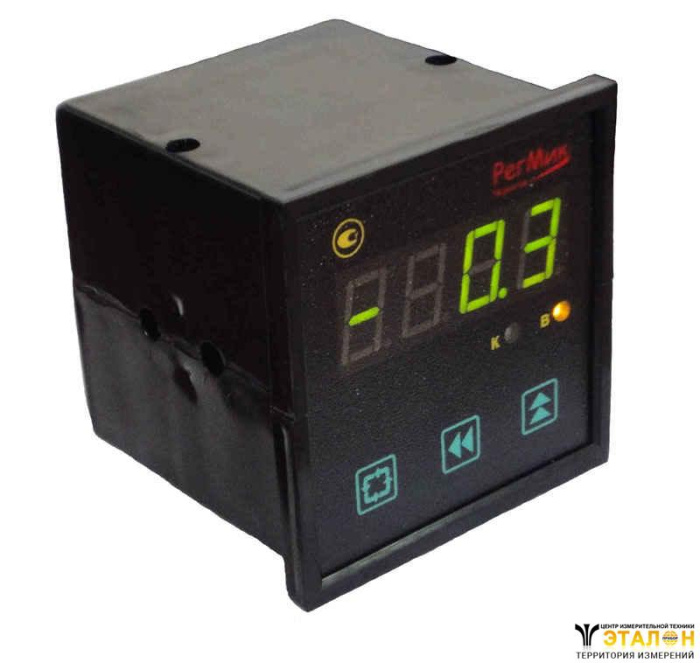

Регулятор двухпозиционный одноканальный РД1
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Измеритель-регулятор температуры предназначен для приема и преобразования сигнала, поступающего от термопреобразователя сопротивления (датчика температуры ТС), в значение температуры и отображения его на встроенном цифровом индикаторе с одновременным регулированием температуры объекта по двухпозиционному закону.
Измеритель-регулятор температуры автоматически контролирует состояние датчика температуры, нахождение измеренной температуры вне установленного диапазона измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал “Ошибка”.
Измеритель-регулятор температуры может быть использован для контроля выполнения различных технологических процессов в промышленности.
Принцип работы РД1:
- прямой гистерезис (управление нагревателем);
- обратный гистерезис (управление холодильником);
- “П” - образная логика (контроль нахождения измеряемого параметра в заданных границах);
- “U” - образная логика (контроль нахождения измеряемого параметра вне заданных границ);
- функция извлечения квадратного корня в приборах с аналоговым входом напряжения или тока.
Функции измерителя-регулятора РД1:
- измерение температуры различных объектов с помощью стандартных ПТ;
- отображение на встроенном светодиодном цифровом индикаторе текущего значения температуры объекта;
- регулирование температурой объекта по двухпозиционному закону;
- световую индикацию режима работы прибора;
- формирование сигнала “Ошибка”;
- программное изменение параметров характеристики преобразования.
Функциональные параметры измерения и контроля задаются обслуживающим персоналом и сохраняются при отключении питания в энергонезависимой памяти измерителя-регулятора температуры.
| Наименование характеристики | Значение |
| Номинальное напряжение питания, В | 220 |
| Допустимое отклонение напряжения питания, % | -15…+10 |
| Потребляемая мощность, Вт | не более 6 |
| Заданное значение температуры (уставка), °С | oт -50 до 1200 |
| Гистерезис, °С | от 0 до 1200 |
| Нижняя граница поля допуска, °С | oт -50 до 1200 |
| Верхняя граница поля допуска, °С | oт -50 до 1200 |
| Смещение характеристики преобразования, °С | от -99,9 до 999,9 |
| Коррекция температуры холодного спая, °С | от -99,9 до 99,9 |
| Наклон характеристики преобразования | от 0,001 до 9,999 |
| Полоса фильтра, °С | oт 0,1 до 99,9 |
| Время усреднения, количество периодов измерения | от 0 до 9 |
| Задержка включения выходного устройства, с | от 0 до 255 |
| Задержка выключения выходного устройства, с | от 0 до 255 |
| Количество входных/выходных каналов | от 1 до 8* |
*В зависимости от количества каналов изменяется модификация прибора РД1 – одноканальный, РД8 – восьмиканальный.
Логика работы измерителя-регулятора температуры
- 00 Измеритель температуры;
- 01 Нагреватель;
- 02 Холодильник;
- 03 Регулирование по “П” - образной характеристике;
- 04 Регулирование по “U” - образной характеристике;
- 05 Регулирование по модернизированной “U” - образной характеристике.
| Входной первичный преобразователь (датчик температуры) | Диапазон измерений | ||
|---|---|---|---|
| Модификация | Код | Тип | |
| ТС по ДСТУ 28587 | 01 02 03 04 05 06 07 08 | ТСМ 50М W=1,4260 ТСМ 50М W=1,4280 ТСП Pt50 W=1,3850 ТСП 50П W=1,3910 ТСМ 100М W=1,4260 ТСМ 100М W=1,4280 ТСП Pt100 W=1,3850 ТСП 100П W=1,3910 | (-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С (-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С |
| ПТ по ДСТУ 2857 | 10 11 12 | ТХК L ТХА K ТЖК J | (-30...+600) °С (-50...+1200) °С (-30...+750) °С |
| АН | 21 22 23 | АН1 от 0 до 1 В АН2 от 0 до 10 В АН5 от 0 до 5 В | (0...100)% (0...100)% (0...100)% |
| АT | 31 32 33 | АТ1 от 0 до 5 мА АТ2 от 0 до 20 мА АТ3 от 4 до 20 мА | (0...100)% (0...100)% (0...100)% |
| Выходное устройство | Нагрузочная способность |
|---|---|
| Электромагнитное реле (Р) | 8А 220В |
| Оптопара симисторная (ОС) | 100мА 220В |
| Оптопара транзисторная (ОК) | 150мА 80В |
| Силовой симистор (С) | 3А 220В |
Напряжение: АН1 АН2 АН3 |
от 0 до 1 В от 0 до 10 В от 0 до 5 В |
Ток: АT1 АT2 АT3 |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
