Главная > Каталог > Теплотехнические приборы > Трассоискатель Сталкер 75-14

Цена:

176 088 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Расчет стоимости доставки

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом

ОСОБЕННОСТИ

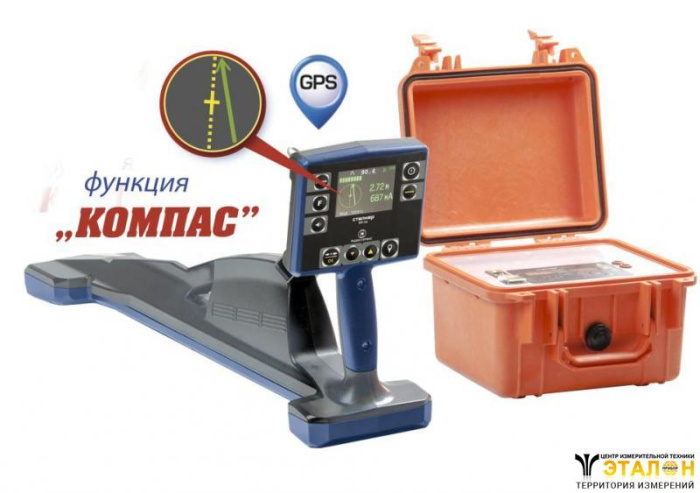

состоит из 2-х блоков: генератор ГТ-75, приемник ПТ-14
функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
трассировка и координирование местоположения во всемирной системе координат;
cвязь с компьютером по Bluetooth , память на 10000 измерений;
для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
трассоискатель Сталкер 75-14 автоматически отображает глубину и силу тока (даже в пассивных режимах);
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт).
бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50

ПРИЕМНИК ПТ-14

Приёмник без применения генератора обеспечивает на рабочих частотах:

«50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
«РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Облегченная конструкция (вес 1,8 кг.)
Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
Шкалы максимума и минимума;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Шкала зонд - для определения мест повреждений;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

Запись в память приемника ПТ-14:

уровня сигналов с магнитных антенн и по входу ЗОНД;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

питание от встроенного аккумулятора (6 В / 2000 мА*ч) или от 5 элементов питания типа АА
встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда
индикация уровня заряда батареи
влагозащищенный, ударопрочный корпус (IP 42)

Параметр			Значение
Номинальные значения рабочих частот	при работе с генератором		273 Гц 526 Гц 1024 Гц 8928 Гц 32768 Гц (33к)
Номинальные значения рабочих частот	при работе без генератора	"50" "100" "300" "550" "1450" "ЭФИР" "РАДИО"	50 Гц 100 Гц 300 Гц 550 Гц 1450 Гц 48- 14000 Гц 10 - 36 кГц
Чувствительность (по уровню -6 дБ)	273 Гц 526 Гц 1024 Гц 8928 Гц 32768 Гц (33к)		500 мкА 300 мкА 150 мкА 25 мкА 5 мкА к току, протекающему на расстоянии 1 метр
Ширина полосы пропускания для рабочих частот, не более	по уровню -3 дБ по уровню -60 дБ		9 Гц 24 Гц
Динамический диапазон входных сигналов			102 дБ
Определение тока рабочей частоты в коммуникации			от 10 мА до 10,0 А
Определение глубины залегания коммуникации			От 0,10 до 6,00 м
Предел допускаемой погрешности определения глубины залегания протяженной одиночной коммуникации, не более			±([4+0,3h(h+1)]%+0,1 м) , где h - измеренное значение глубины
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более			± 0,1 м
Габаритные размеры, не более			700х300х140 мм
Масса, не более			1,8 кг
Диапазон рабочих температур			от -20 до +55 °С

ГЕНЕРАТОР ГТ-75

Максимальная выходная мощность 75 Вт
Ступенчатая регулировка мощности. синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий
Два режима работы - непрерывная и импульсная генерация
Автоматическое согласование генератора с нагрузкой. питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока
Индикация степени разряда аккумуляторов
Встроенное зарядное устройство
Защита встроенного аккумулятора от избыточного разряда
Влагозащищенный, ударопрочный корпус (IP 44)

Параметр		Значение
Рабочие частоты	одночастотный	273 Гц 526 Гц 1024 Гц 8928 Гц
Рабочие частоты	двухчастотный (основная частота)	1024 Гц
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом		от 10 до 75 Вт
Диапазон напряжений питания от источника постоянного тока		от 10,5 до 14 В
Выходное напряжение, не более	без ограничения	250 В
Выходное напряжение, не более	с принудительным ограничением	30 В
Пределы допускаемой основной погрешности показания выходного напряжения, не более		± (5% + 5 е.м.р.)
Диапазон согласования с нагрузкой при максимальной выходной мощности на частотах, Ом	273, 526 и 1024 Гц	от 0,5 до 600 Ом
	8928 Гц	от 0,5 до 300 Ом
	двухтональный	от 0,5 до 350 Ом
Максимальная мощность потребления от внешнего источника питания 12 В, не более		110 Вт
Выходной ток, не более		12 А
Габаритные размеры, не более		275x250x180 мм
Диапазон рабочих температур		от -30 до +55 °С
Питание		12 В
Масса		8,5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Приёмник «Сталкер» ПТ-14
Телефоны головные РЛПА.468627.001
Блок питания БПН-А 12-0,5
Батарейный отсек 5*AA РАПМ .436244.003-01
Руководство по эксплуатации на приемник ПТ-14 РАПМ.464333.007РЭ
Bluetooth-USB адаптер
Сумка приёмника
Чехол солнцезащитный
Генератор «Сталкер» ГТ-75 РАПМ.435131.001
Рамка передающая РП-02 РАПМ.468151.001
Блок питания БПН-12-3
Кабель питания «12 В» РАПМ.685613.001
Катушка с красным проводом 10 м РАПМ.685442.004
Катушка с синим проводом 10 м РАПМ.685442.004-01
Штырь заземления РЛПА.305177.004-01
Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ
Зажим типа « крокодил » - 2 шт
Сумка для принадлежностей генератора ГТ-75

Дополнительная комплектация

Датчик контроля изоляции ДКИ-02 РАПМ.411129.001
Датчик контроля изоляции ДКИ-П1 РАПМ.411129.002
Датчик контроля изоляции "А-рамка" РАПМ.418114.001
Датчик контроля изоляции ДКИ-Е РЛПА.411129.001
Минидатчик МД-01 РЛПА.411519.001
Внешний GPS Bluetooth модуль
Антенна передающая АП-01 РАПМ.464311.004
Клещи индукционные КИ-50 РАПМ.418114.003
Сумка генератора ГТ-75
Блок питания 220/12-100 Вт РАПМ.436244.001
Контакт магнитный РАПМ.469339.001
Адаптер зарядный «12 В» РАПМ.685614.010
