Устройство соединительное взрывозащищенное высоковольтное УСВВ
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Устройство соединительное взрывозащищенное высоковольтное УСВВ предназначено для выполнения электромонтажных работ в трехфазных сетях переменного тока с изолированной нейтралью и номинальным напряжением 6 кВ промышленной частоты.
Устройства УСВВ предназначены для эксплуатации в условиях подземных выработок шахт и рудников, опасных по газу (метану) и угольной пыли с маркировкой взрывозащиты:
- РВ 4В;
- РВ Ехd1;
- во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIВ, групп Т1, Т2, Т3, Т4 с маркировкой взрывозащиты: - 1ЕхdIIВТ4.
Условия эксплуатации
- высота над уровнем моря – не более 1000 м;
- температура окружающей среды от минус 100 С до плюс 350 С для исполнения УХЛ5 и от минус 450 С до плюс 400 С для исполнения У2;
- относительная влажность окружающей среды 80% при температуре плюс 270С (верхнее значение относительной влажности 100% при температуре плюс 35оС с конденсацией влаги);
- рабочее положение в пространстве – вертикальное, допустимое отклонение 15 в любую сторону;
- отсутствие резких толчков и ударов;
- место установки должно быть защищено от прямого попадания воды.
Комплект поставки
- устройство УСВВ - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз.
Номинальное напряжение, кВ | 6 |
Номинальный ток, А | 400 |
Маркировка взрывозащиты | РВ 4В |
Степень защиты оболочки | IР54 |
Максимальное сечение кабеля в кабельном отсеке, мм2 | 3х185 |
Число отходящих присоединений, шт. | до 4 |
Габаритные размеры, мм | 1000х900х1100 |
Масса устройства с четырьмя вводами (шифр 2) , кг | 290 |
Способ обслуживания | односторонний сверху |
Исполнение ввода подходящих и отходящих линий | кабельное |
Ток электродинамической стойкости, кА | 12,5 |
Показатель термической стойкости, кА2с | 75 |
Наработка на отказ, ч | 15000 |
Срок службы до среднего (капитального) ремонта, ч | 40000 |
Срок службы до списания, лет | 15 |
Установленная безотказная наработка, ч | 1500 |
Конструкция

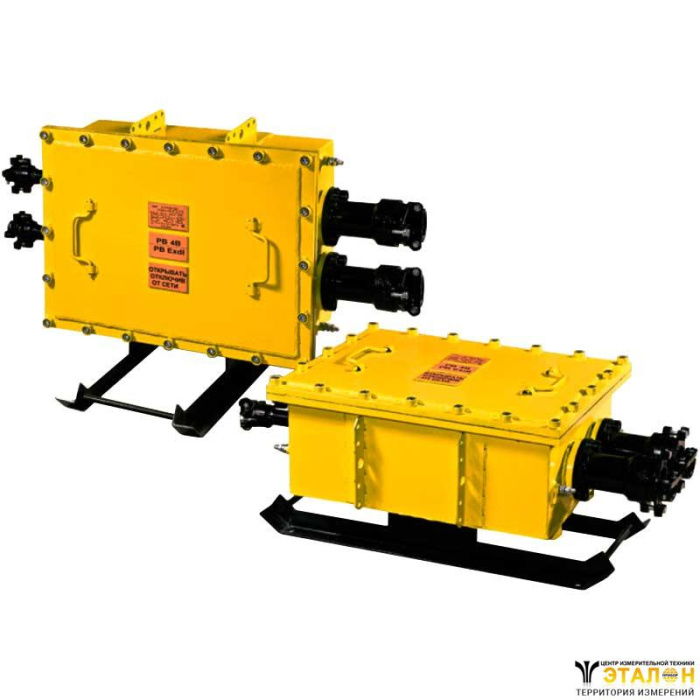

Устройство соединительное представляет собой сварной прямоугольный корпус, состоящий из двух камер. Стенка одной из них является перегородкой между камерами. Камеры скреплены между собой болтами. Каждая камера закрывается двумя крышками. Корпус вместе с крышками образует взрывонепроницаемую оболочку. В перегородке установлены проходные изоляторы, на токоведущих штырях которых установлены П-образные контактные зажимы. К зажимам посредством пластин и болтов присоединяются жилы питающих и отходящих кабелей.
На боковых поверхностях камер имеются боковые фланцы, к которым присоединяются кабельные вводы. На каждом боковом фланце имеется пять резьбовых отверстий. Кабельные вводы крепятся тремя болтами, что позволяет устанавливать кабельные вводы под различными углами. Неиспользуемый боковой фланец под кабельный ввод закрывается крышкой.
Корпус устройства установлен на салазках.
Для присоединения к устройству гибких и бронированных кабелей используются кабельные вводы. К каждому устройству может быть одновременно присоединено до четырех кабелей.
Кабельный ввод состоит из корпуса, уплотнительного кольца, нажимного фланца, зажима для закрепления оболочки кабеля, манжеты для закрепления жил кабеля в перегородке.
Структура условного обозначения устройства УСВВ-6-400-ХХХХ-Х-Х:
- У – устройства
- С – соединительно-разветвительное
- В – взрывозащищенные
- В – высоковольтное
- 6 – номинальное напряжение, кВ
- 400 – номинальный ток, А
- ХХХХ – шифры (в порядке возрастания) изделий, присоединяемых к корпусу устройства:
- 1 - кабельный ввод под заливку для бронированного кабеля диаметром до 48 мм;
- 2 - кабельный ввод под заливку для бронированного кабеля диаметром от 48 до 70 мм;
- 3 - кабельный ввод под заливку для бронированного кабеля диаметром от 66 до 76 мм;
- 4 - кабельный ввод без заливки для кабеля диаметром до 48 мм;
- 5 - кабельный ввод без заливки для кабеля диаметром от 48 мм до 70 мм;
- 6 - крышка для заглушки свободных приемных отверстий кабельных коробок;
- Х – климатическое исполнение по ГОСТ 15150-69;
- Х – категория размещения по ТУ У 23189879.017-99.
