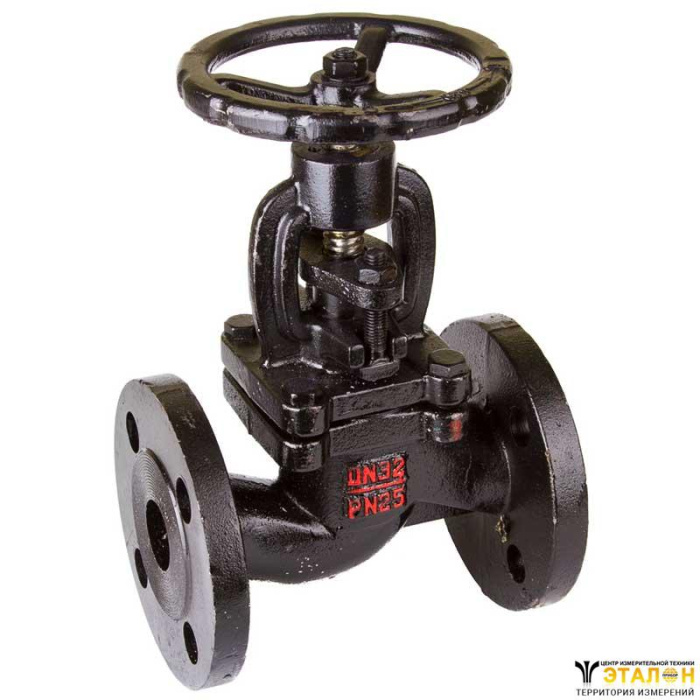

Вентиль запорный 15кч16п1 (клапан) чугунный проходной используется на трубопроводах только как запорное устройство.
Конструктивное исполнение
- Устанавливается вентиль в любом положении в местах, доступных для его осмотра и технического обслуживания.
- Клапан (вентиль) имеет ручное управление, использовать дополнительные рычаги при управлении не допускается.
- Стрелка на корпусе запорного вентиля должна совпадать с направлением движения запираемой среды.
- Запорный вентиль 15кч16п1 изготавливается условными диаметрами Ду32, Ду40, Ду50, Ду65, Ду80 мм.
- Конструктивной особенностью вентиля является сальниковая набивка уплотнения шпинделя.
| Номинальный диаметр | L | H | D | D1 | d | n | Масса |
| DN 32 | 180 | 224 | 135 | 100 | 18 | 4 | 8 |
| DN 40 | 200 | 235 | 145 | 110 | 11 | ||
| DN 50 | 230 | 235 | 160 | 125 | 14 | ||
| DN 65 | 290 | 295 | 180 | 145 | 8 | 25 | |
| DN 80 | 310 | 325 | 195 | 160 | 32 |
Условия эксплуатации
- Температура рабочей среды: от - 30 до + 225°С;
- Рабочая среда: вода, пар, нефть, мазут, масла;
- Направление потока среды: под золотник (по стрелке);
- Присоединение к трубопроводу: фланцевое (исполнение 1) ГОСТ12815;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛ4, Т1;
Технические данные
- Номинальное давление PN, МПа (кгс/см2): 2,5(25);
- Класс герметичности по ГОСТ 9544-75: «С»;
- Регламентирующий документ: ТУ26-07-1428-87, ТУ3732-005-00218137-2008;
- Таблица-фигура: 15кч16п1;
Материалы основных деталей
- Материал изделия (корпус): ковкий чугун КЧ 30-6-Ф;
- Материал изделия (уплотнение затвора): фторопласт Ф4;
- Материал изделия (прокладка): паронит ПОН-Б;
- Материал изделия (шпиндель): сталь А12 или 20Х13;
Показатели надежности
- Гарантийная наработка, циклов: 3000;
- Гарантийный срок службы: 12 месяцев со дня ввода в эксплуатацию;
- Соответствие показателей безопасности в течении срока службы: 6 лет;
Монтаж и эксплуатация
- Установочное положение клапана – любое. Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.
- Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей, которые могут повредить уплотнительные поверхности затвора. Трубопровод должен иметь компенсаторы. При гидравлическом испытании трубопровода на прочность клапан должен быть открытым.
- В процессе эксплуатации клапана выдвижную часть (резьбу) шпинделя необходимо периодически смазывать антифрикционной смазкой ЦИАТИМ-221 ГОСТ 9433-80.
Указание мер безопасности при эксплуатации клапана 15кч16п1:
При эксплуатации клапана запрещается:
- проводить работы по устранению дефектов и перенабивке сальника при наличии давления и рабочей среды в трубопроводе;
- снимать клапан с трубопровода при наличии в нем рабочей среды и давления;
- проводить подтяжку фланцевых соединений при наличии среды и давления в трубопроводе;
- устранить перекосы фланцев трубопровода за счет натяга (деформации) фланцев арматуры;
- применять клапан в качестве опоры для трубопровода;
- применять для управления рычаги, удлиняющие плечо рукоятки или маховика;
- применять удлинители к ключам для крепежных деталей;
- подтяжка сальника может проводиться без снятия давления в трубопровод.
