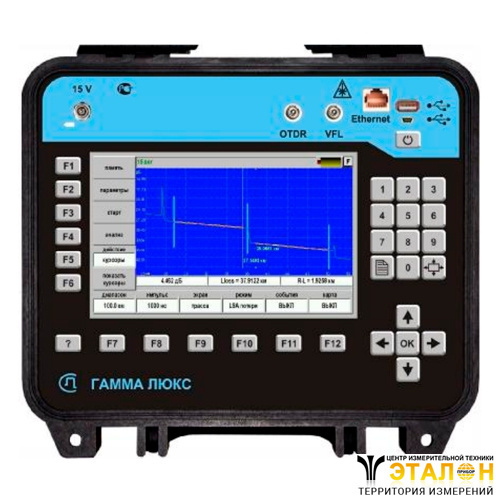

Гамма Люкс - оптический рефлектометр
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение оптического рефлектометра Гамма Люкс:
Рефлектометр оптический Гамма Люкс предназначен для измерения затухания в оптических волокнах и их соединениях, длины и их расстояния до мест неоднородностей оптического кабеля и оптических волокон в волоконно-оптических системах передачи. Рефлектометр может применяться при производстве оптического волокна и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях.
В виде дополнительной опции прибор содержит лазерный источник излучения на длину волны 650 нм для визуального определения повреждения ОВ (VFL - Визуализатор).
Описание оптического рефлектометра Гамма Люкс:
Гамма Люкс – это полнофункциональный современный оптический рефлектометр, обладающий широким набором стандартных для OTDR функций, как у большинства мировых лидеров (Yokogawa, Viavi, EXFO) а также удобными специфичными функциями.
Стандартные функции:
- Измерения в ручном и автоматическом режиме;
- Анализ рефлектограмм в автоматическом, полуавтоматическом и ручном режиме;
- Сохранение рефлектограмм в стандарте SOR, спецификация GR-196-CORE OTDR (SR-4731);
- Сравнение на экране нескольких рефлектограмм (до 10 штук);
- Настройка шаблона имени файла при сохранении, проведение серии измерений одной кнопкой;
- Поддержка двусторонних измерений линий в соответствии с рекомендацией ITU-T G.650;
- Проверка активного волокна и качества соединения прибора с волокном;
- Автоматические измерения на двух длинах волн и сохранение файлов;
- Большой объем памяти для сохранения рефлектограмм, более 2500 sor-файлов;
- Порт USB-host для подключения Микросокпа, USB-flash накопителей или компьютерной мыши;
- Порт USB-device для подключения к ПК;
- Опция PM (измерителя оптической мощности);
- Опция VFL (лазер 650нм);
- Опция Микроскопа;
- Функция источника оптического излучения для измерителя оптической мощности.
Специфичные функции:
- Измерение линий по шаблонам (сохраненным заранее опорным рефлектограммам). Удобно при периодических проверках линий по системе PASS/FAIL;
- Порт Ethernet для подключения к LAN и WAN сетям, гибкая настройка сетевых параметров;
- Удаленное управление прибором по протоколу TCP/IP с ПК или мобильных устройств, при помощи ПО "OTDRView" или "Gamma OTDR";
- Возможность использования прибора в качестве удаленного измерительного модуля в составе системы мониторинга;
- Автоматическое проведение двусторонних измерений линий в паре двух приборов (MASTER/SLAVE), при подключении приборов к одной TCP/IP сети;
- Привязка событий на рефлектограмме к координатам геолокации, загрузка kml-файлов и отображение трассы и событий рефлектограммы на online-карте (GoogleMaps);
- Удаленный рабочий стол через WEB-браузер;
- Возможность подключения к FTP-серверам, для сохранения рефлектограмм. Удобный браузер по папкам и файлам внутри прибора, на подключенном USB-флэш носителе, и на подключенном FTP-сервере;
- Ping - тест удаленного хоста по сети;
- Опция MTDR (рефлектометра для медных линий);
- Опция 3G.
Прибор подходит для решения широкого спектра задач, возникающих при строительстве, приемке и эксплуатации ВОЛС различного назначения. Благодаря своему потенциалу и техническим характеристикам он легко справляется с задачами как рутинных измерений, так и экстренных измерений в проблемных точках на различных сетях, будь-то FTTx (Ethernet или PON) или магистральная сеть.
Рефлектометр Гамма Люкс может содержать две, три или четыре длины волны из списка: 1310/1550/1490/1625/1650 нм. Примеры для заказа: Гамма Люкс M0 1310/1550 или Гамма Люкс M1 1310/1550/1490/1650 F.
| Длины волн | Модули по динамическому диапазону | Отдельный порт с фильтром |
| 1310/1550 | М0 или М1 | - |
| 1310/1550/1625f | М0 или М1 | есть |
| 1310/1550/1650f | М0 или М1 | есть |
| 1310/1550/1490 | М0 или М1 | - |
| 1310/1550/1490/1625f | М0 или М1 | есть |
| 1310/1550/1490/1650f | М0 или М1 | есть |
В новой версии оптического рефлектометра Гамма Люкс значительно улучшены измерительная и интерфейсная части.
Новая платформа позволила глубоко модернизировать программное обеспечение прибора, увеличив быстродействие графического интерфейса с пользователем, добавив новые функции(опции) такие, как Микроскоп для феррулов и модуль 3G для работы с онлайн-картой. Ускорилось время загрузки прибора из выключенного состояния до 15 секунд.
В новой версии прибора установлен высококонтрастный IPS дисплей с ёмкостной сенсорной панелью. Применение этой панели, а также технологии MultiTouch в ПО, позволило в значительной степени сделать работу с рефлектограммами более удобной и комфортной. Теперь такие операции, как расстановка и движение курсоров, увеличение масштаба, скроллинг рефлектограммы по экрану делаются легкими и понятными движениями подушечек пальцев по экрану. Благодаря этому, пользователю теперь не приходится перестраиваться на "особую работу" с экраном прибора после использования таких современных гаджетов, как смартфон или планшет. Все манипуляции осуществляются так же легко и просто как в смартфоне.
В измерительной части прибора улучшены многие характеристики:
- прибор может содержать две, три или четыре длины волны из списка: 1310/1550/1490/1625/1650нм. При этом длины волн 1625/1650нм выводятся на отдельный порт с фильтром;
- минимальная дискретность 2,5 см;
- количество точек в рефлектограмме до 200 000;
- мертвая зона по затуханию 5 м;
- мертвая зона по отражению 1,5 м;
- динамический диапазон 38/36 дБ* (M0) и 36/34 дБ* (M1);
- добавлена функция источника оптического излучения для измерителя оптической мощности.
Интерфейсная часть прибора построена на базе новой современной аппаратной платформы:
- процессор CPU – четырехядерный, 64-разрядный Cortex-A53, частота 1.6GHz;
- оперативная память RAM – DDR3 512MB;
- экран IPS LCD – разрешение 1024x600, диагональ 7", высокая контрастность, широкие углы обзора;
- емкостная сенсорная панель (Capacitive TouchScreen).
* - приведены значения динамического диапазона для модуля с длинами волн 1310/1550 нм.
Новые опции оптического рефлектометра Гамма Люкс:
Опция Микроскоп. Компактный и удобный микроскоп с оптическим разъемом для феррула подключается по USB к прибору. В специальном приложении на экране прибора отображается видео картинка в реальном времени. Увеличение микроскопа достаточно чтобы рассмотреть поверхность феррула на наличие грязи, пыли или царапин, и оценить качество соединителя. У микроскопа есть удобная функция переключения фильтра цифровой обработки изображения, которая позволяет выявить даже самые мелкие пылинки на ферруле. Также есть возможность сохранить картинку с высоким разрешением в файл на флеш память прибора.
Опция 3G. Встраиваемый модуль мобильного интернета позволяет легко привязывать события на рефлектограмме к координатам на online-карте (Google-maps). Благодаря мобильному интернету, прибор автоматически подгружает карту той местности, где сейчас находится прибор. Применение online-карты дает выгодное преимущество по сравнению со статическими (проприетарными) картами, всегда имеется актуальная картографическая информация, что особенно важно в городской застройке, при прокладке местных лини ВОЛС. Пользоваться опцией мобильного интернета в приборе легко, для этого нужно лишь вставить активированную симкарту в лоток-держатель на передней панели. Прибор может работать со всеми российскими операторами мобильной связи.
Функционал удаленного рабочего стола. В новой версии прибора добавлена удобная функция удаленного рабочего стола через WEB-браузер! Как это работает: пользователь запускает на ПК любой современный WEB-браузер (Google Chrome, Mozilla Firefox, Opera, и др.), набирает в адресной строке IP-адрес прибора, и открывается страница удаленного рабочего стола прибора. Далее можно полноценно управлять прибором с ПК с помощью мыши и клавиатуры. Пользователю не нужно устанавливать никакое дополнительное ПО на ПК.
Этот функционал открывает для пользователей ряд новых возможностей. Например: помощь более квалифицированного специалиста, который находится далеко от места проведения измерений, в подборе параметров измерений или анализе трасс; осуществление контроля проведения сварочно-монтажных работ на линии; также проведение измерений в труднодоступном месте; удаленное обучение работе с прибором, и другое.
Технические характеристики оптического рефлектометра Гамма Люкс:
| Параметр | Значение | |
| Список возможных длин волн | 1310/1550/1490/1625/1650 нм | |
| Мертвая зона по затуханию | 5 м | |
| Мертвая зона по отражению | 1,5 м | |
| Минимальная дискретность | 2,5 см | |
| Максимальное число точек | 200 000 | |
| Опции | VFL, PM, MTDR, Микроскоп, 3G | |
| Измерительный модуль | ||
| Динамический диапазон | M1 | 36/34 дБ* |
| M0 | 38/36 дБ* | |
| Платформа | ||
| Процессор | 4x Cortex-A53 1.6ГГц | |
| Экран | IPS 7" 1024x600 | |
| Сенсор | ёмкостной MultiTouch | |
Примечание:
* - приведены значения динамического диапазона для модуля с длинами волн 1310/1550 нм.
Комплект поставки Гамма Люкс
| № | Наименование | Количество |
| 1 | Оптический рефлектометр Гамма Люкс с волнами в завиисмости от варианта исполнения | 1 |
| 2 | Блок питания от сети 220 В, выходное напряжение 15 В | 1 |
| 3 | Кабель интерфейсный USB (соединение с ПЭВМ) | 1 |
| 4 | Кабель интерфейсный Ethernet прямой (соединение с локальной сетью) | 1 |
| 5 | Аккумуляторная батарея Li-Ion (в приборе) | 1 |
| 6 | Кабель оптический соединительный одномодовый с разъемами FC | 1 |
| 7 | Компакт-диск с программным обеспечением | 1 |
| 8 | Руководство по эксплуатации | 1 |
