Трансформатор тока ТОЛ-35-III-IV-7 (ТОЛ35IIIIV7, ТОЛ 35 III IV 7, ТОЛ-35IIIIV7, ТОЛ 35IIIIV7, ТОЛ35-III-IV-7, ТОЛ35 III IV 7, ТОЛ-35-3-4-7, ТОЛ-35-III-IV-VII)

Трансформатор тока ТОЛ-35-III-IV-7 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.

Технические характеристики приборов трансформаторы тока ТОЛ-35-III-IV-7:

Количество вторичных обмоток - 3;

Номинальное напряжение - 35кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-IV-7 - 40,5кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-IV-7 - 5А;

Номинальный первичный ток - 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТОЛ-35-III-IV-7:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1, 3, 10;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-7 при коэффициенте мощности:

- cos φ=0,8 - вторичной обмотки для измерений - 20В·А, 30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 15В·А, 20В·А, 30В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-IV-7 для защиты - 6, 7, 8, 9, 10, 11;

Трехсекундный ток термической стойкости:

- при номинальном первичном токе 300А - 80кА;

- при номинальном первичном токе 400А - 80кА;

- при номинальном первичном токе 500А - 80кА;

- при номинальном первичном токе 600А - 80кА;

- при номинальном первичном токе 750А - 80кА;

- при номинальном первичном токе 800А - 80кА;

- при номинальном первичном токе 1000А - 128кА;

- при номинальном первичном токе 1200А - 128кА;

- при номинальном первичном токе 1500А - 128кА;

- при номинальном первичном токе 2000А - 154кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-IV-7:

- при номинальном первичном токе 300А - 10кА;

- при номинальном первичном токе 400А - 13кА;

- при номинальном первичном токе 500А - 17кА;

- при номинальном первичном токе 600А - 20кА;

- при номинальном первичном токе 750А - 25кА;

- при номинальном первичном токе 800А - 27кА;

- при номинальном первичном токе 1000А - 34кА;

- при номинальном первичном токе 1200А - 40кА;

- при номинальном первичном токе 1500А - 50кА;

- при номинальном первичном токе 2000А - 60кА;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-7 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-7 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-IV-7	Класс точности	Сопротивление обмоток постоянному току
300А	№1 №2	0,09 Ом 0,10 Ом
400А	№1 №2	0,12 Ом 0,13 Ом
500А	№1 №2	0,15 Ом 0,16 Ом
600А	№1 №2	0,17 Ом 0,19 Ом
750А	№1 №2	0,22 Ом 0,24 Ом
800А	№1 №2	0,24 Ом 0,26 Ом
1000А	№1 №2	0,24 Ом 0,27 Ом
1200А	№1 №2	0,28 Ом 0,32 Ом
1500А	№1 №2	0,35 Ом 0,41 Ом
2000А	№1 №2	0,31 Ом 0,47 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-7 приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-7

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-7, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
300/5	27	21	12	9	7	4,5	-	-	-	-	-
400/5	31	25	16	11	9	6	5	-	-	-	-
500/5	34	28	18	13	11	7	6	5	-	-	-
600/5	37	30	20	15	12	8	7	5	5	4	-
750/5	39	33	23	18	15	10	8	7	6	5	3,5
800/5	40	33	24	19	15	11	9	7	6	5	4
1000/5	22	19	14	11	9	6	5	4	3	3	2
1200/5	23	20	15	12	10	7	6	5	4	3	2,5
1500/5	24	21	16	13	11	8	7	6	5	4	3
2000/5	20	17	14	12	10	8	6	5	5	4	3

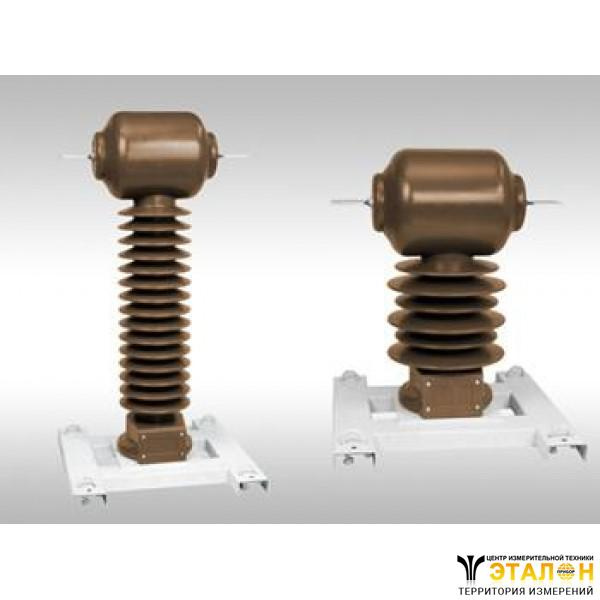

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-IV-7

Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-7 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-7

Размеры			Масса
H1	H2	S	Масса
593мм	731мм	15мм	85кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - вертикальное;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТОЛ-35-III-IV-7 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-IV-7 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IV-7 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
