Главная > Каталог > Электротехническое оборудование > Трансформаторы промышленные > ТПЛК-10-1

Цена:

70 290 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

Трансформатор тока ТПЛК-10-1 (ТПЛК101, ТПЛК 10 1, ТПЛК10-1, ТПЛК10 1, ТПЛК-101, ТПЛК 101)

Трансформатор тока ТПЛК-10-1 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТПЛК-10-1:

Количество вторичных обмоток - 3;

Номинальное напряжение - 10кВ или 11кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТПЛК-10-1 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТПЛК-10-1 - 1А, 5А;

Номинальный первичный ток - 10А, 15А, 30А, 50А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТПЛК-10-1:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10Р*;

Номинальная вторичная нагрузка прибора трансформатор тока ТПЛК-10-1 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-20В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПЛК-10-1 для защиты - 12, 17, 20;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 5-35;

Ток электродинамической стойкости прибора трансформатор тока ТПЛК-10-1:

- при номинальном первичном токе 10А - 2,47кА;

- при номинальном первичном токе 15А - 3,7кА;

- при номинальном первичном токе 30А - 7,4кА;

- при номинальном первичном токе 50А - 14,8кА;

- при номинальном первичном токе 100А-600А - 74,5кА;

- при номинальном первичном токе 800А - 94,5кА;

- при номинальном первичном токе 1000А - 118кА;

- при номинальном первичном токе 1500А - 177кА;

- при номинальном первичном токе 2000А - 189кА;

Трехсекундный ток термической стойкости прибора трансформатор тока ТПЛК-10-1:

- при номинальном первичном токе 10А - 0,47кА;

- при номинальном первичном токе 15А - 0,71кА;

- при номинальном первичном токе 30А - 1,42кА;

- при номинальном первичном токе 50А - 2,36кА;

- при номинальном первичном токе 100А - 4,72кА;

- при номинальном первичном токе 150А - 7,1кА;

- при номинальном первичном токе 200А - 9,45кА;

- при номинальном первичном токе 300А - 14,1кА;

- при номинальном первичном токе 400А - 18,9кА;

- при номинальном первичном токе 600А - 28,3кА;

- при номинальном первичном токе 800А - 37,8кА;

- при номинальном первичном токе 1000А - 47,2кА;

- при номинальном первичном токе 1500А - 70,8кА;

- при номинальном первичном токе 2000А - 74кА;

Испытательное напряжение прибора трансформатор тока ТПЛК-10-1:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛК-10-1 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛК-10-1 постоянному току

Номинальный первичный ток прибора трансформатор тока ТПЛК-10-1	Класс точности	Сопротивление обмоток постоянному току
10А, 50А, 100А, 200А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,097 Ом
400А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,134 Ом
15А, 30А, 150А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,109 Ом
300А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,150 Ом
600А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,201 Ом
800А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,275 Ом
1000А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,344 Ом
1500А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,503 Ом
2000А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,432 Ом 0,432 Ом 0,711 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПЛК-10-1 приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПЛК-10-1

Номинальная вторичная нагрузка прибора трансформатор тока ТПЛК-10-1, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
10/5, 50/5, 100/5, 200/5, 400/5	31,1	23,3	14	10	7,8	5,4	4,1	3,3	2,8	2,3	1,7
15/5, 30/5, 150/5, 300/5, 600/5	38,1	29,9	19,4	15	11,3	8	6,2	5	4,3	3,4	2,6
800/5	41,3	32,9	22,7	17,3	14	10,1	7,9	6,5	5,5	4,5	3,4
1000/5	44	35,3	25,5	20	16,3	12	9,5	7,9	6,7	5,5	4,2
1500/5	39	29,8	23,4	20	16,4	12,6	10,2	8,6	7,4	6,2	4,8
2000/5	27,8	22,4	18,8	17	14,2	11,4	9,5	8,2	7,2	6,1	4,8

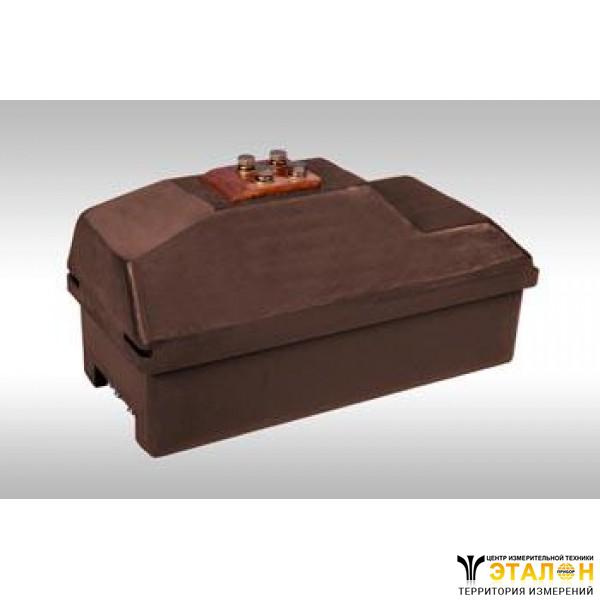

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТПЛК-10-1

Масса прибора трансформатор тока ТПЛК-10-1 - 48кг;

Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +50°C для исполнения "У3" и от -10°C до +55°C для исполнения "Т3";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТПЛК-10-1 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПЛК-10-1 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПЛК-10-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
