Атлет 4.120Д - кабелетрассоискатель с цветным экраном
Цена:
588 960
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
2 года
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 2 года
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Описание кабелетрассоискателя с цветным экраном Атлет 4.120Д:
Трассопоисковый комплект Атлет 4.120Д для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Назначение кабелетрассоискателя с цветным экраном Атлет 4.120Д:
- определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- трассировка коммуникаций с использованием генератора на расстояние до 10 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определение мест повреждения кабельных линий;
- обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения кабелетрассоискателя с цветным экраном Атлет 4.120Д:
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
Особенности приемника АП-019.4:
- современный цифровой трассопоисковый приемник-моноблок;
- цветной дисплей с автоматической и ручной регулировкой яркости;
- температура эксплуатации от -30 до +50°С;
- широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- возможность выбора активных рабочих частот и режимов работы;
- функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- встроенный динамик с регулировкой уровня громкости;
- настраиваемый режим «Сон» для экономии заряда батарей;
- дополнительные функции при подключении внешних датчиков;
- меню на двух языках (русский и английский);
- возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.4:
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Особенности генератора АГ-120ТМ:
- автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- возможность работы в дождливую погоду (включить/отключить; просмотр параметров с закрытой крышкой).
Технические характеристики кабелетрассоискателя с цветным экраном Атлет 4.120Д:
| Параметр | Значение |
| Приемник АП-019.4 | |
| Частоты фильтров | 50(60)/ 100(120)/ 51250(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот «Две частоты» | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации | 0,01....30,00 м; автоматически в режиме «Трасса» |
| Точность определения глубины залегания | ±5 см при глубине до 1 м; ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А; автоматически в режиме «Трасса» |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м; ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» |
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 часа 59 минут |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
| Генератор АГ-120ТМ | |
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), ударов в минуту: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А Максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки | 10 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В - при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока | 220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт - при автономном питании или от внешнего аккумулятора 21 В - с добавлением внешнего аккумулятора 12 В - от сетевого блока (СБП) | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом 100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ. | |
| Допустимое сопротивление нагрузки | любое (0…∞); ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданного тока в нагрузке; ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация генерация | 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В); 4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В); 25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 ударов в минуту | 25 (при силе удара «С2» автономно или «С3» с дополнительным аккумулятором;) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А максимум |
| Допустимые внешние аккумуляторы | 11...14 В / 22…28 В |
| Функциональные особенности | |
| Автоматические функции | выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); автосогласование (достижение заданного тока в нагрузке); автоматический «интеллектуальный» выбор выходной мощности; специальная программа управления передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 минута) |
| Автоматические выключения генерации (зарядки) | при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока; при отключении внешнего питания в процессе генерации; при коротком замыкании выхода в процессе генерации; при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | все питающие напряжения; режимы и установки; ресурс питания; «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
| Индукционная антенна ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более, Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

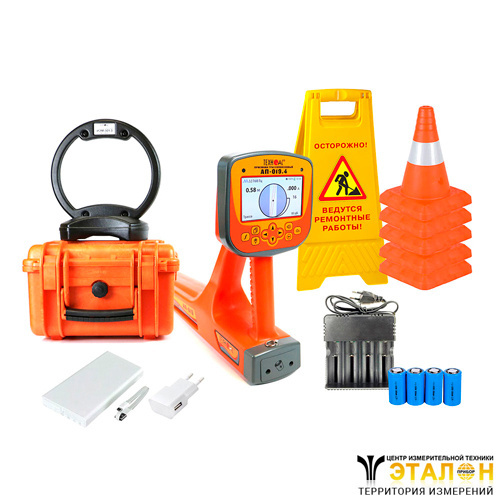

Комплект поставки Атлет 4.120Д
| № | Наименование | Количество |
| 1 | Трассопоисковый приемник АП-019.4 | 1 |
| 2 | Генератор АГ-120ТМ | 1 |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 |
| 4 | Устройство зарядное AG120.02.100 | 1 |
| 5 | Кабель для подключения к внешнему аккумулятору АГ120.02.020 | 1 |
| 6 | Кабель АГ120.02.050 | 1 |
| 7 | Кабель АГ105.02.020 | 1 |
| 8 | Контакт магнитный АГ120.02.090 | 2 |
| 9 | Штырь заземления АГ110.02.004 | 2 |
| 10 | Батарейки для приемника | 4 |
| 11 | Зарядное устройство HD-8992A | 1 |
| 12 | Кабель USB 2,0 AM-mini USB 1 м | 1 |
| 13 | Колпачок изоляционный d=8 мм | 2 |
| 14 | Power bank, 20 000 мАч | 1 |
| 15 | Конус дорожный, высота 30 см | 5 |
| 16 | Аварийный знак "Люк открыт" или "Идут работы" | 1 |
| 17 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 |
| 18 | Сумка для генератора АГ-120ТМ (чехол 53181) | 1 |
| 19 | Сумка для приемника (чехол 53212) | 1 |
| 20 | Сумка для комплекта (чехол 53222) | 1 |
| 21 | Руководство по эксплуатации | 3 |
| 22 | Паспорт | 1 |
