MRT-700 - трассопоисковый прибор

Назначение MRT-700:

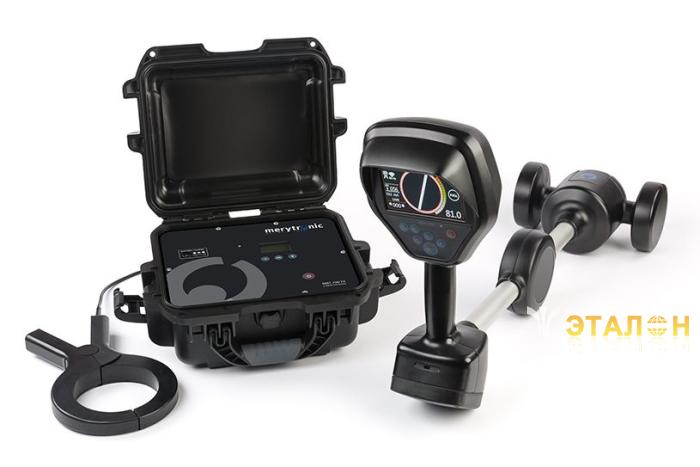

MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.

Устройство быстро, легко и точно составляет карту кабельных линий и труб, определяя как находящиеся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.

Примечание: Компания СКБ ЭП является официальным эксклюзивным представителем устройств компании-производителя, сами приборы разработаны и произведены в Испании компанией Merytronic.

Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на больших расстояниях (до 10 км).Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.
 Приёмник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.

Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:

• Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли;

• Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети;

• Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны.

Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно подать сигнал при помощи внутренней передающей антенны генератора MRT-700 TX.

В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки:

• «FULL»;
• «MAX»;
• «NULL»;
• «PEAK».

Компания Merytronic(Испания) разработала специальную программу по созданию карт GridGIS Map Creatorдля ещё более удобного использования устройства для обнаружения подземных кабелей и труб MRT-700.

Благодаря специальному приложению становится возможным:

• Записывать информацию о трассировке сети и об объектах коммунального хозяйства;
• Добавлять фотографии объектов сети;
• Отмечать на карте маршрут пролегания кабеля с GPS-координатами;
• Фиксировать процесс ведения работ;
• Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой;
• Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth.

Кроме того, в стандартной версии прибор MRT-700 не имеет встроенной технологии GPS, поэтому для отслеживания рабочего прогресса и создания маршрута пролегания кабеля необходимо использование Bluetooth для подключения к планшету со специальным приложением GridGIS Map Creator. Однако для удобства пользователей была разработана улучшенная версия MRT-700 со встроенной функцией GPS.

На цветном ЖК-экране отображается:

• местоположение кабеля относительно прибора;
• глубина залегания кабельной линии или трубы;
• угол расположения кабельной линии по отношению к прибору;
• уровень сигнала в числовом и графическом виде; уровень усиления;
• используемая частота;
• выбранный режим трассировки.

Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11. Также прибору присвоена II-я категория защиты от поражения электрическим током. Устройство MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

Диапазон температуры эксплуатации от -20 °С до +60 °С позволяет работать с устройством в разных погодных условиях.

Знаки сертификации:

- Соответствует требованиям безопасности;

- Соответствует европейским требованиям безопасности EC/EU;

- Соответствует требованиям Таможенного союза или Евразийского экономического союза.

Технические характеристики:

Стандартная расширенная комплектация:
