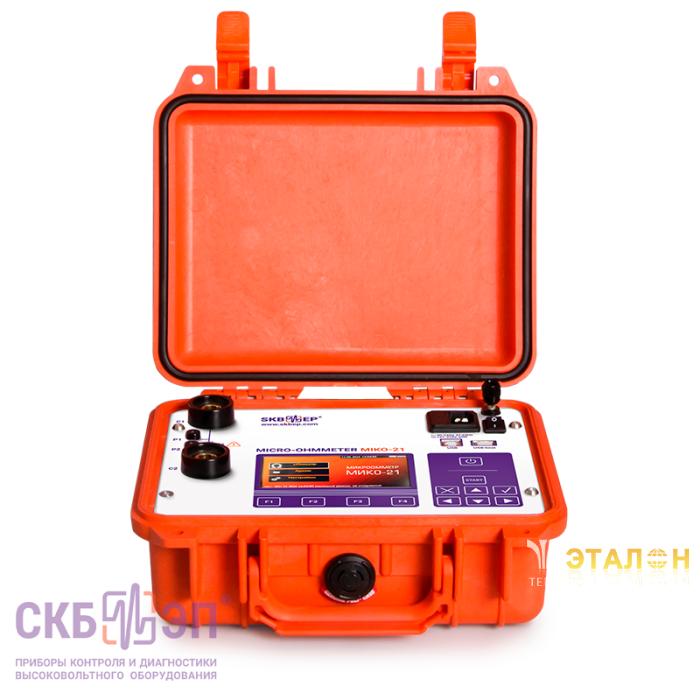

Микроомметр МИКО-21 позволяет проводить измерение сопротивления цепей электрооборудования на постоянном токе до 200А (измеряет на нормируемых токах до 100А и 200А), в частности, переходного сопротивления всех типов выключателей, контакторов, реле, а также разборных и неразборных соединений, диапазоне 0,1 мкОм - 2 Ом.
• Широкие возможности прибора
Позволяют учесть различные пожелания к процессу измерения, но требуют времени для их задания перед началом измерения. В МИКО-21 исключены эти затраты времени путем заблаговременного создания шаблонов измерений с требуемыми параметрами и их сохранения в памяти прибора. Так что, все предварительные настройки перед измерением сводятся к простому выбору одного из имеющихся шаблонов;
Специальные алгоритмы
• Только в микроомметрах "СКБ ЭП" измерение сопротивления Rперех. контактов колонковых и баковых выключателей выполняется в раздельных режимах, оптимизированных для этих выключателей. Трансформаторы тока (ТТ) баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока и, например, для выключателя У-220-2000-25У1 может достигать 30 с. Специальные алгоритмы с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора;
Уникальная конструкция измерительных кабелей
• Зажимы измерительных кабелей («крокодилы» со встроенной струбциной) позволяют установить «крокодил» зажима на ввод выключателя, а затем затянуть струбцину, пользуясь только одной рукой, что абсолютно необходимо при работе со стремянки, когда подъемник отсутствует;
• Токовые потенциальные контакты расположены на противоположных губках «крокодилов», что автоматически обеспечивает четырёхзажимное подключение прибора, исключающее влияние сопротивления кабелей на результат измерения, а бериллиевая бронза и специальная форма контактов создают надежное электрическое соединение даже на окисленных поверхностях лопаток вводов выключателей;
• Повышение удобства и производительности измерений в выключателях на 6-10кВ достигается при использовании кабелей с игольчатыми нажимными контактами. Этому способствует автоматический запуск измерения после касания всех контактов зажимов с выводами выключателя и образования замкнутой цепи. Эти же кабели удобны и для измерения сопротивления шинопроводов;
• Для исключения непроизводительных затрат времени в приборе реализована диагностика правильности подсоединения токовых и потенциальных проводов кабелей к объекту, и диагностика целостности цепи с выводом информации на дисплей;
• Встроенный аккумулятор, малые габариты и масса
Обеспечивают полную автономность и высокую мобильность прибора на обширной территории подстанции или цеха, так как избавляют от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением; позволяют максимально приблизить прибор к выводам выключателя, например, установить на крышке бакового выключателя либо в люльке подъемника, и тем самым обойтись более легкими и дешевыми измерительными кабелями даже на выключателях высших напряжений;
Интерактивное управление
• Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а дружественный интуитивно понятный интерфейс с сенсорным экраном дисплея облегчают пользование прибором. Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея. И для задания, например, шаблона через сенсорный экран достаточно коснуться пальцем одного из квадратов на экране;
• Связь с ПК не только через USB, но и через флэшку упрощает перенос данных из прибора в информационную базу предприятия;
• Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования;
Архив паспортных значений оборудования в приборе
• Архив паспортных значений сопротивлений Rперех. контактов выключателей предприятия дает возможность автоматически сопоставить измеренное значение с паспортным при указании марки выключателя через сенсорный экран;
Эксплуатация
• Ударопрочный, пыле- и влагонепроницаемый кейс с классом защиты IP-67 (прибор в закрытом виде можно погружать в воду на глубину до 1 метра) упрощает эксплуатацию и транспортировку прибора на дальние расстояния.
Знаки сертификации:
- Соответствует требованиям безопасности;
- Соответствует европейским требованиям безопасности EC/EU;
- Внесён в ГосреестрРФ;
- Внесён в ГосреестрРеспублики Казахстан;
- Внесён в ГосреестрРеспублики Беларусь;
- Соответствует требованиям Таможенного союза или Евразийского экономического союза;
- Внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ;
- Разрешении о применении в электроустановках РЖД;
- Внесён в реестр инновационных решений ПАО РОССЕТИ;
- Соответствует критериям отнесения продукции к инновационной (Экспертиза ИСЭМ СО РАН)
Диапазон сопротивления | 0,1 μΩ ÷ 2 Ω |
Разрешающая способность | 0,1 μΩ |
Точность | ± 0,05% |
Сила измерительного тока | 1 ÷ 200 А |
Количество цифр на выходе результата измерения | 5 |
Время измерений: |
|
Режим 1 | ≤2 с |
Режим 2 | 10 ÷ 30 с |
Режим 3 | 5 ÷ 15 с |
Питание (встроенная батарея) | Литий-ионная |
Время заряда аккумулятора | < 2 ч |
Продолжительность непрерывной работы батареи | 8 ч |
Встроенная память | До 2000 измерений (64 Mb) |
Связь с ПК | USB и USB host |
Дисплей | Цветной графический сенсорный, 480 х 272 точек |
Потребляемая мощность | < 60 Вт |
Питание (сетевое напряжение) | ~ 90-264 В, 47-63 Гц |
Габариты | 270 x 246 x 124 мм |
Масса прибора | 3,3 кг |
Защита от окружающей среды | IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта) |
Диапазон температуры при работе с прибором | от -20 °C до +50 °C |
Гарантийный период измерительного блока | 3 года |
Гарантийный период встроенного аккумулятора | Не распространяется |
Срок эксплуатации измерительного блока | 10 лет |
Срок эксплуатации встроенного аккумулятора | |
Межповерочный период | 3 года |
Межкалибровочный период | 3 года |
Язык интерфейса и руководства пользователя | Русский / Английский |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Измерительный блок МИКО-21 039.00.00.000 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
Комплект №2 039.27.00.000 | Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 1,12 кг. В комплекте - 2 шт. |
Сетевой кабель 018.09.00.000 | Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м. |
Провод заземления 010.01.00.000 | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2 м. |
Шунт 75 ШСМ МЗ 75А-0,5 | Шунт для поверки работоспособности микроомметра МИКО-21. |
Предохранители ВП2Б-1В-2А (2 шт.) | Для защиты источника питания. |
Сумка для транспортировки 126.06.00.000 | Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации. |
Дополнительная комплектация (по заказу): Измерительные кабели при размещении прибора возле выключателя
Комплект №2 039.36.00.000 | Измерительные кабели с зажимом типа "крокодил" (захват до 50мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 5 м. В комплекте - 2 шт. Масса 2.20 кг. |
Комплект №2 039.35.00.000 | Измерительные кабели с зажимом типа "крокодил" (захват до 50мм). Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 35 кВ. Длина 10 м. В комплекте - 2 шт. |
Комплект №1 039.19.00.000 039.19.00.000-01 | Кабели с подпружиненными игольчатыми контактами. Содержат токовый и потенциальный провод. Ток измерения до 200 А. Удобны для измерений в шинопроводах и дугогасительных камерах. Длина 1,5 м. Масса 0,87 кг. В комплекте - 2 шт. |
Комплект №3 039.25.00.000 | Измерительные кабели с зажимом типа "струбцина" (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 35 кВ и части выключателей до 110 кВ. Длина 4,5 м. Масса 3,79 кг. В комплекте - 2 шт. |
Комплект №4 039.26.00.000 | Измерительные кабели с зажимом типа "струбцина" (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 110 кВ и часть до 220 кВ. Длина 6 м. Масса 5,12 кг. В комплекте - 2 шт. |
Измерительный кабель для комплектов №2,№3,№4 39.24.00.000 39.24.00.000-01 39.24.00.000-02 | Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток. В состав входит: зажим типа "крокодил" А25С (2шт.) и щупы (2шт.). Для комплекта №2 - Длина 2 м. (039.24.00.000) Для комплекта №3 - Длина 4,5 м. (039.24.00.000-01) Для комплекта №4 - Длина 6 м. (039.24.00.000-02) В частности, кабель может быть использован в случае измерения удельного сопротивления кабелей. |
Комплект №4 039.38.00.000 | Измерительные кабели с зажимом типа "струбцина" (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 110 кВ и часть до 220 кВ. Длина 10 м. В комплекте - 2 шт. |
Измерительный комплект 039.43.00.000 | Комплект измерительных кабелей с зажимом типа "крокодил" (захват до 70 мм.) Рекомендованы для всех выключателей до 35 кВ. Длина 10 м. Масса 7,9 кг. В комплекте - 2 шт. |
Дополнительная комплектация (по заказу): Измерительные кабели при размещении прибора в люльке подъемника
Комплект №5 039.20.00.000 039.21.00.000 | Комплект измерительный состоит из двух кабелей для выключателей до 220кВ: Измерительный кабель с зажимом "крокодил" (захват до 50 мм.). Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг. Измерительный кабель с зажимом "струбцина" (захват до 80 мм.). Содержит токовый и потенциальный провод. Длина 3 м. Масса 1,0 кг. |
Комплект №6 039.20.00.000 039.21.00.000-01 | Комплект измерительный состоит из двух кабелей для выключателей до 330кВ и части до 500кВ: Измерительный кабель с зажимом "крокодил" (захват до 50 мм.).Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг. Измерительный кабель с зажимом "струбцина" (захват до 80 мм.).Содержит токовый и потенциальный провод. Длина 6 м. Масса 2,0 кг. |
Комплект №7 039.20.00.000 039.21.00.000-02 | Комплект измерительный состоит из двух кабелей для выключателей до 750кВ: Измерительный кабель с зажимом типа "крокодил" (захват до 50 мм.). Содержит токовый и потенциальный провод. Длина 1м. Масса 0,5 кг.; Измерительный кабель с зажимом типа "струбцина" (захват до 80 мм.). Содержит токовый и потенциальный провод Длина 9 м. Масса 4,0 кг.. |
Дополнительная комплектация (по заказу): Измерительные кабели для авиации
Измерительный комплект 039.33.00.000 039.33.00.000-01 | Измерительные кабели с щупами с игольчатыми поворотными подпружиненными контактами диаметром 5 мм. Для запуска прибора на измерение один щуп оборудован кнопкой. Рекомендованы для измерений переходных сопротивлений в труднодоступных местах с окрашенными поверхностями; в авиации для измерения переходного сопротивления авиационного оборудования и фюзеляжа вертолета. Ток измерения до 100 А. Длина - 1,5 м. В комплекте - 2 шт. |
Измерительный комплект 039.31.00.000 | Измерительные кабели с зажимами типа «Крокодил» с зубчатыми контактами (зев до 20 мм). Рекомендованы для измерений сопротивлений в труднодоступных местах; в авиации для измерения сопротивлений различных элементов воздушных судов. Ток измерения до 50 А. Длина - 1,5 м. В комплекте - 2 шт. |
Дополнительная комплектация (по заказу)
Потенциальный пружинный контакт (черный и красный) 023.21.00.000 | Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом. Используется совместно с Комплектами №2 - №7 |
Потенциальный штыревой контакт (черный и красный) 023.22.00.000 | Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом. Используется совместно с Комплектами №2 - №7 |
Кабель USB 2.0 A-B | Для связи с компьютером и передачи данных. Длина 1,8м. |
Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02 | Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м); При работе с МИКО-21 и штангой-манипулятор рекомендуем использовать кабели: 039.27.00.000; 039.36.00.000 или 039.35.00.000. |
