TMM-540







RSN-0344.ZD3

Цена:
1 050
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

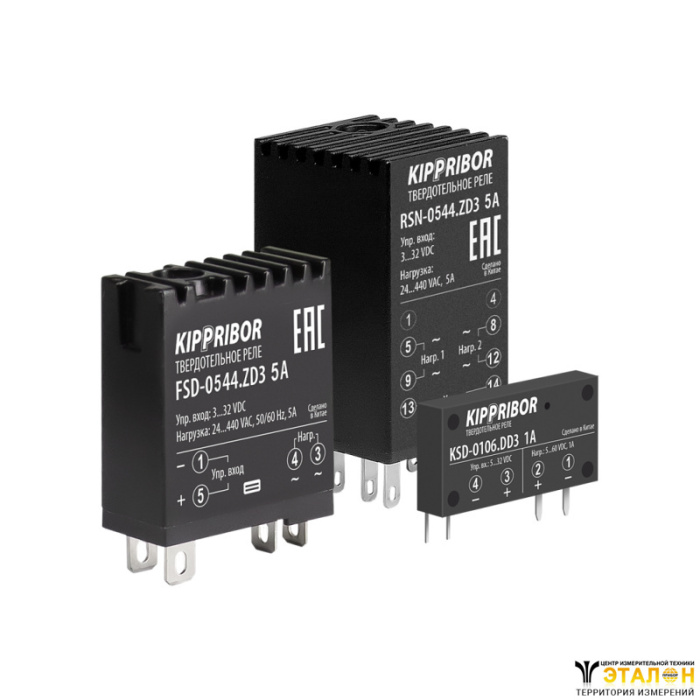

Малогабаритные твердотельные реле KIPPRIBOR серии FSD, KSD, RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.

  • В ТТР используются ключи высокого класса по напряжению, что наделяет их устойчивостью к высоковольтным всплескам питающей сети.
  • Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
  • Малые габаритные размеры позволяют экономить монтажный объем шкафа.
  • Бесшумная работа исключает акустический дискомфорт.

Особенности миниатюрных твердотельных реле KIPPRIBOR

KSD FSD RSN
Возможен PCB-монтаж Модели с максимальным коммутируемым током 5 А выполнены в корпусе из алюминия для повышения эффективности отвода тепла Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала
Совместимость с промежуточными реле (при условии, что задействован только НО контакт) Совместимость с промежуточными реле KIPPRIBOR серии MPR (при условии, что задействован только НО контакт) Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта)
Корпус из алюминия повышает эффективность отвода тепла
Розетки KIPPRIBOR для монтажа
PYF-011BE/3.24DC.24DC PYF-013BE/3 PYF-044

Основные технические характеристики

Технические характеристики входных цепей

Параметр Значение
Модель ТТР KSD-xx44.ZD3 FSD-xx44.ZD3 RSN-xx44.ZD3
Тип управляющего сигнала Дискретный
Диапазон напряжения управляющего сигнала 3…32 VDC
Напряжение гарантированного включения ≥3 VDC
Напряжение гарантированного выключения ≤1 VDC
Ток потребления цепи управления ≤20 мА (±0,5 мА)
Время включения ≤10 мс при f = 50 Гц
Время выключения ≤10 мс при f = 50 Гц
Максимальная частота переключения ≤50 Гц при f = 50 Гц

Технические характеристики выходных цепей

Параметр Значение
Модель ТТР KSD-xx44.ZD3 FSD-xx44.ZD3 RSN-xx44.ZD3
Номинальный ток ТТР 2 А 3, 5 А 3, 5 А
Вид коммутируемого тока Переменный
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 2 А 3, 5 А 3, 5 А
Ток утечки в закрытом состоянии ≤10 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Диапазон напряжения питания нагрузки 24…440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC
Электрическая прочность изоляции 1500 VAC (1 минута) 2500 VAC (1 минута)
Сопротивление изоляции 500 МОм (при 500 VDC)

Общие технические характеристики твердотельных реле

Параметр Значение
KSD-xx44.ZD3 FSD-xx44.ZD3 RSN-xx44.ZD3
Температура эксплуатации -30…+70°С
Охлаждение Естественное без установки на радиатор
Материал корпуса Пластик Пластик (для тока 3 А)
Металл (для тока 5 А)
Металл
Индикация наличия управляющего сигнала Есть Есть (только с током 5 А) Есть
Тип монтажа Монтаж в розетку
PYF-011BE/3.24DC.24DC
Монтаж в розетку PYF-013 Монтаж в розетку PYF-044
Масса ≤18 г ≤18 г (для тока 3 А)
≤24 г (для тока 5 А)
≤44 г

Схемы подключения

Схемы подключения и габаритные размеры твердотельных реле KIPPRIBOR серии KSD

Схема подключения твердотельных реле KIPPRIBOR серии KSD
Схема подключения твердотельных реле KIPPRIBOR серии KSD



Габаритные размеры твердотельных реле KIPPRIBOR серии KSD

Схемы подключения и габаритные размеры твердотельных реле KIPPRIBOR серии FSD

Схема подключения твердотельных реле KIPPRIBOR серии FSD



Габаритные размеры ТТР серии FSD с максимальным коммутируемым током 1…4 А
Габаритные размеры ТТР серии FSD с максимальным коммутируемым током 5 А

 Схемы подключения и габаритные размеры твердотельных реле KIPPRIBOR серии RSN

Схема подключения твердотельных реле KIPPRIBOR серии RSN
Схема подключения твердотельных реле KIPPRIBOR серии RSN



Габаритные размеры твердотельных реле KIPPRIBOR серии RSN
