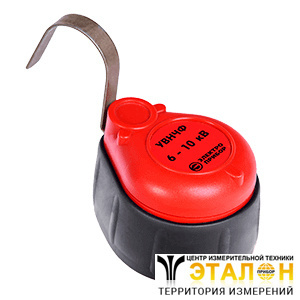

Однополюсный указатель высокого напряжения предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6-10 кВ при непосредственной связи с этими частями. Кроме того, указатель УВНЧФ 6-10 позволяют определить чередование фаз A, B, C трехфазной сети напряжением 6-10 кВ промышленной частоты 50 Гц в однополюсном режиме, что повышает безопасность и удобство работы.
Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией, независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Указатель осуществляет контроль входных цепей и индикацию состояния встроенного источника питания по нажатию кнопки «Тест». Работа указателя напряжения основывается на протекании емкостного тока.
| Параметр | Значение |
| Номинальное напряжение, кВ | 6 – 10 |
| Напряжение индикации, кВ | 1,5 |
| Тип светового и звукового сигналов указателя напряжения | прерывистый с одновременным включением и выключением 2-х красных светодиодов частотой следования не менее 1 Гц |
| Частота звукового сигнала, кГц | 2÷4 |
| Максимальное время определения фазы, с | 15 |
| Частота сети при фазировке, Гц | от 48 до 52 |
| Номинальное напряжение батареи, В | 3 (2 элемента «ААА») |
| Длина изолирующей части, мм | 510 |
| Длина рукоятки, мм | 120 |
| Габаритные размеры рабочей и индикаторной части, мм | ⌀80 х 125 |
| Масса указателя без упаковки, кг | 0,5 |
| Условия эксплуатации | |
| Температура окружающего воздуха | от -45°C до +45°C |
| Относительная влажность воздуха | до 98% при 25°C |
| Атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| № | Наименование | Количество |
| 1 | Рабочая часть с индикаторной частью | 1 |
| 2 | Штанга изолирующая (изолирующая часть с рукояткой) | 2 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Элемент питания “AAA” (LR03) | 2 |
| 5 | Чехол | 1 |
