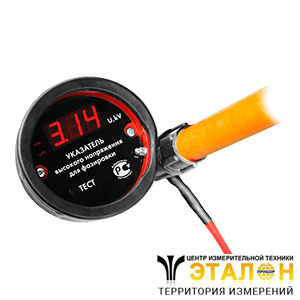

Двухполюсный цифровой указатель высокого напряжения УВНсТФ-10И, предназначенный для фазировки кабельных, воздушных линий и трансформаторов, определения наличия отсутствия напряжения, проверки целостности высоковольтных предохранителей, а также отключенного положения выключателей и линейных разъединителей в электроустановках напряжением 6-10 кВ переменного тока промышленной частоты. Указатель позволяет отличить наличие наведенного напряжения величиной более 100 В от рабочего напряжения. Указатель может также использоваться для индикации значения напряжения в диапазоне от 0,1 до 10 кВ в сетях переменного тока и в диапазоне от 0,12 до 6,0 кВ постоянного тока.
| Параметр | Значение |
| Номинальное напряжение, кВ | 6 – 10 |
| Максимальное рабочее напряжение, кВ | 15 |
| Диапазон индикации, кВ | от 0,10 кВ до 15,0 кВ переменного напряжения; от 0,12 кВ до 6,0 кВ постоянного напряжения |
| Пределы индикации | 9,99 кВ и 15,0 кВ |
| Разрешающая способность в диапазоне от 0,10 кВ до 9,99 кВ, В | 10 |
| Разрешающая способность в диапазоне от 10,0 кВ до 15,0 кВ, В | 100 |
| Погрешность индикации переменного напряжения: ±(% от показаний + % от предела) | в диапазоне от 0,10 кВ до 9,99 кВ (4,5+0,2); в диапазоне от 10,0 кВ до 15,0 кВ (2,0+0,7). |
| Погрешность индикации постоянного напряжения: ±(% от показаний + % от предела) | в диапазоне от 0,12 кВ до 6,00 кВ (5,0+0,3) |
| Число десятичных разрядов индикации | 3 |
| Выбор диапазона индикации | автоматический |
| Определение типа напряжения (переменное/постоянное) | автоматическое |
| Определение полярности постоянного напряжения | автоматическое |
| Включение | по нажатию кнопки «ТЕСТ»; автоматическое, при появлении напряжения, превышающего 100 В переменного или 120В постоянного |
| Отключение | автоматическое, через 1 мин в случае, если индицируемое напряжение меньше 100 В |
| Номинальное напряжение батареи, В | 3 (2 элемента «ААА») |
| Длина изолирующей части, мм | 230 |
| Длина рукоятки, мм | 110 |
| Длина соединительного провода, мм | 1000 |
| Масса указателя без упаковки, кг | 1,0 |
| Условия эксплуатации | |
| Температура окружающего воздуха | от -45°C до +45°C |
| Относительная влажность воздуха | до 98% при 25°C |
| Атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| № | Наименование | Количество |
| 1 | Рабочие части с соединительным проводом | 1 |
| 2 | Штанга изолирующая (изолирующая часть с рукояткой) | 2 |
| 3 | Элемент питания “AAA” (LR03) | 2 |
| 4 | Чехол | 1 |
| 5 | Руководство по эксплуатации | 1 |
