Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 16,7 до 37,5 ГГц.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Состав ваттметра М1-37:

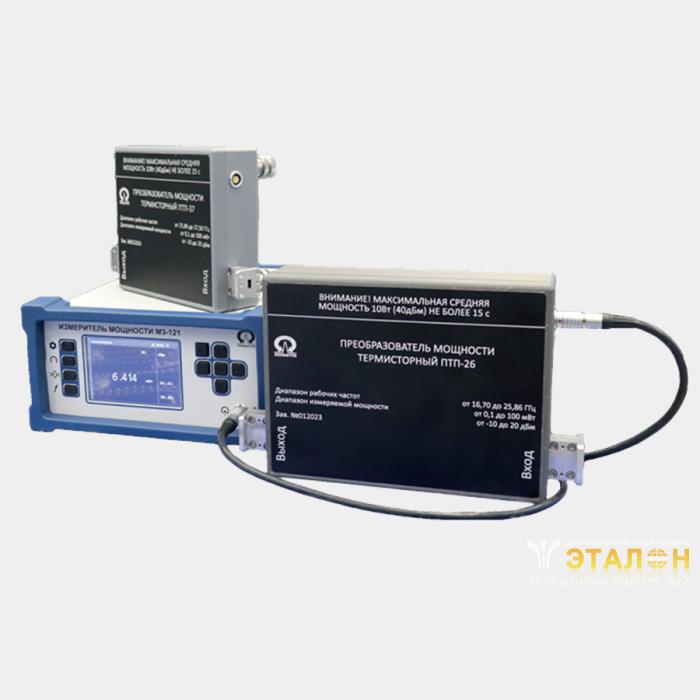

Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121.
Дополнительные опции к ваттметру М1-37:
* Калибровка ваттметра производится по коаксиальному входу. ** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.
Особенности измерителя мощности термисторного М1-37:
| Наименование параметра | Значение |
| Поперечный размер волновода, мм: -для диапазона частот от 16,70 до 25,86 ГГц -для диапазона частот от 25,86 до 37,50 ГГц | 11,0х5,5 7,2х3,4 |
| Диапазон рабочих частот, ГГц: -для сечения волновода 11,0х5,5 мм; для сечения волновода 7,2х3,4 мм; | от 16,70 до 25,86 от 25,86 до 37,5 |
| Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт | от 0,1 до 10 |
| Допускаемые пределы погрешности калибровочного коэффициента, % | ±1,5 до ± 2,0 |
| Модуль эффективного коэффициента отражения выхода, не более | 0,03 |
| Диапазон регулировки мощности подогрева, мВт | От 10 до 80 |
| Диапазон регулировки сопротивления, Ом | От 70 до 2000 |
| Погрешность измерений мощности замещения, % | 0,2 не более |
| Интерфейсы | USB, Ethernet LAN, RS232 |
