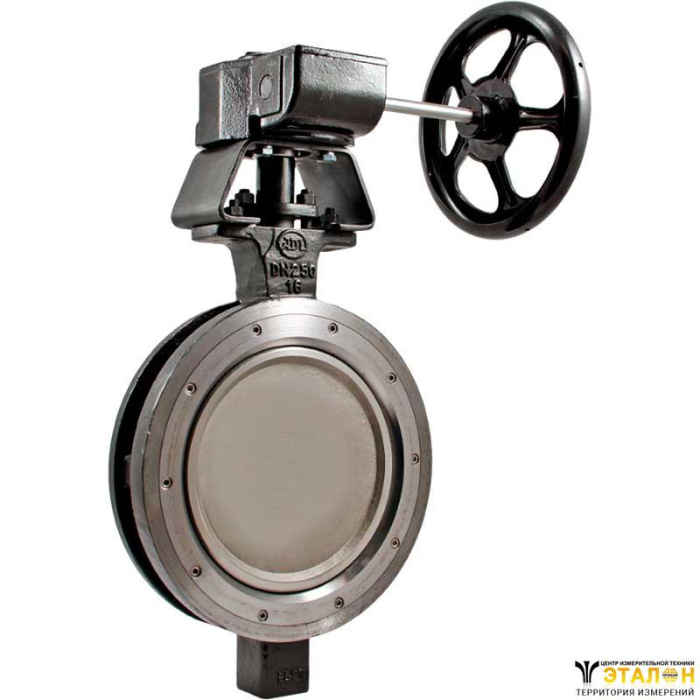

Затвор поворотный с тройным эксцентриком 3Е ABO valve предназначен для работы в критических условиях, с минимальным техническим обслуживанием и повышенной надежностью.

Технические характеристики
Материал корпуса	углеродистая сталь или нержавеющая сталь
Номинальное давление, МПа	1,0
Номинальный диаметр, мм	80-1200 (DN)
Исполнения	Сквозные отверстия Резьбовые отверстия Фланцевое исполнение Приварное исполнение
Максимальная температура, °C	125

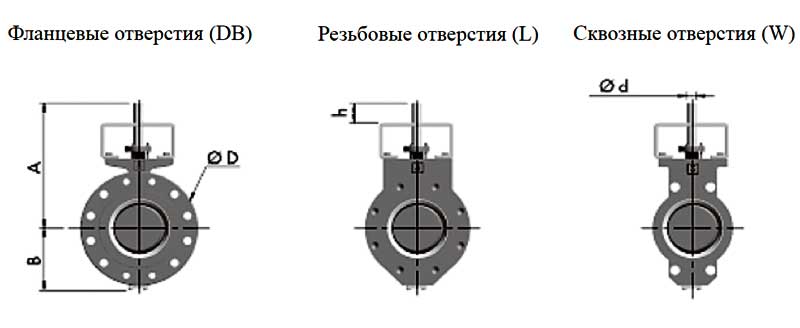

Габаритная схема затвора поворотного с тройным эксцентриком 3Е ABO valve

Схема - габаритные размеры затвора

Габаритные размеры затвора - таблица 1
DN		80	100	150	200	250	300
A		200	225	295	325	360	400
B		120	143	174	210	247	286
d		16	20	25	35	40	45
шпонка		5530	6640	8750	10860	12865	14970
H		33	43	53	65	70	75
E		140	140	200	200	200	200
C		60	70	115	135	135	160
N		4	4	4	4	4	4
L		6,5	9	13	18	18	20
K		50	70	125	140	140	165
ISO фланец		F05	F07	F12	F14	F14	F16
F a F	W. серия 16	64	64	76	89	114	114
	L. серия 16	64	64	76	89	114	114
	DB. серия 13	114	127	140	152	165	178
	DB. серия 14	180	190	210	230	250	270
D	W.ASA 150	127	162	218	270	324	381
	W.ASA 300	127	162	218	270	324	381
	L.ASA 150	190	229	279	341	405	483
	L.ASA 300	210	254	318	381	444	521
	DB. серия 13	210	254	318	381	444	521
	DB. серия 14	210	254	318	381	444	521

Габаритные размеры затвора - таблица 1
DN		350	400	450	500	600
A		445	530	560	650	720
B		322	356	388	428	497
d		50	60	65	75	85
шпонка		161075	181180	181190	2012105	2414105
H		80	85	95	110	125
E		200	250	300	300	300
C		160	160	270	270	270
N		4	4	8	8	8
L		20	20	18	18	18
K		165	165	254	254	254
ISO фланец		F16	F16	F25	F25	F25
F a F	W. серия 16	127	140	152	152	178
	L. серия 16	127	140	152	152	178
	DB. серия 13	190	216	222	229	267
	DB. серия 14	290	310	330	350	390
D	W.ASA 150	413	470	533	584	692
	W.ASA 300	413	470	533	584	692
	L.ASA 150	533	597	640	698	813
	L.ASA 300	584	648	711	775	914
	DB. серия 13	584	648	711	775	914
	DB. серия 14	584	648	711	775	914

Конструктивные особенности

Тройной эксцентриситет обеспечивает отсутствие трения в месте контакта диска и седла, что увеличивает долговечность затвора.
В отсутствии трения между диском и седлом, необходимый крутящий момент для управления задвижкой очень мал, в сравнении с другими типами задвижек.
Рабочий угол в 90° упрощает автоматизацию управления затвором.
Низкий вес затвора, в сравнении с остальными типами задвижек, уменьшает затраты на монтаж и обеспечивает удобство обслуживания.
Профилированный диск и разделенная ось снижают потери давления и повышают коэффициент пропускной способности, что обеспечивает лучшие возможности для регулирования затвора.
Конструкция затвора и выбор применяемых материалов расширяют рабочий диапазон температур (от -196°С до +700°С).
Верхний фланец, выполненный по ISO 5211, обеспечивает присоединение любого вида привода.

Область применения

заправка топливом в аэропортах
транспортировка углеводородов
химическая промышленность
нефтеперерабатывающие заводы
ядерная энергетика
подача пара
