ШПП-220-330 - штанга для переноса потенциала для ВЛ 35-110 кВ
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение штанги для переноса потенциала для ВЛ 35–110 кВ ШПП-220-330:
Штанги для переноса потенциала ШПП предназначены для переноса потенциала провода на корзину подъемного механизма, корпус переносного трапа для ВЛ, монтерскую кабину или комплект индивидуальный экранирующий при приближении к токоведущим частям ВЛ и ОРУ.

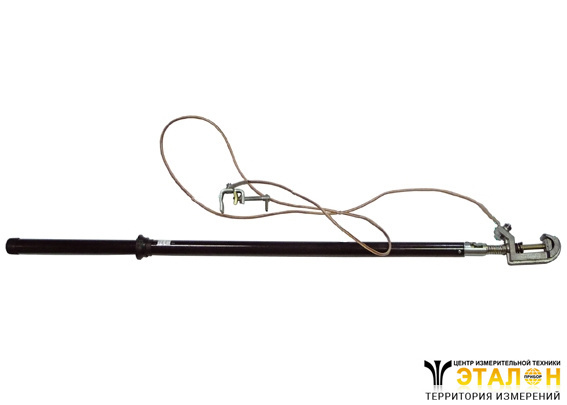

Рис. 1. Штанга для переноса потенциала для ВЛ ШПП
Штанга для переноса потенциала ШПП-220-330 содержит винтовой зажим 1 для установки на провода ВЛ, несъемную изолирующую штангу 2, присоединенную к винтовому зажиму через карданный механизм 3, заземляющий многожильный медный провод в изоляционной оболочке 4 и струбцину 5 для присоединения к корзине подъемного механизма, корпусу переносного трапа для ВЛ.
Струбцина штанги для переноса потенциала для ВЛ 220–330 кВ ШПП-220-330 снабжена электроизолирующей штангой-рукояткой. Провод выполнен в прозрачной морозостойкой изоляции из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя штанги. Для обеспечения высокой устойчивости к излому и высокой гибкости многожильный медный заземляющий провод сечением 10 мм2 выполнен с жилами диаметром не более 0,2 мм.
Концы провода запрессованы в медные луженые кабельные наконечники и соединены с зажимом и струбциной болтовым соединением с резьбой не менее 8 мм и пружинной шайбой.
На место соединения провода с кабельным наконечником надеты две прозрачные термоусаживаемые трубки. При необходимости присоединения к экранирующему костюму (монтерской кабине) соответствующий кабельный наконечник может быть отсоединен от струбцины.
Изолирующая штанга винтового зажима и изолирующая штанга-рукоятка струбцины снабжены ограничительным кольцом 6, отделяющим изолирующую часть от рукоятки. Торцы изолирующей штанги и штанги-рукоятки надежно закрыты для предотвращения попадания внутрь штанги влаги и загрязнений.
Крепление изолирующей части изолирующей штанги и штанги-рукоятки к металлическим деталям выполнено винтами не менее, чем в трех местах. Диаметр резьбы ходового винта струбцины и винтового зажима — 12 мм.
Длина резьбы в отверстии для ходового винта не менее 80% от диаметра резьбы винта.
В состав комплекта поставки штанги для переноса потенциала входят чехол и руководство по эксплуатации штанги.
Технические характеристики штанги для переноса потенциала для ВЛ 35–110 кВ ШПП-220-330:
| Параметр | Значение |
| Рабочее напряжение ВЛ, кВ | 35-110 |
| Длина изолирующей штанги винтового зажима, мм, не менее | 800 |
| Диаметр изолирующей штанги винтового зажима, мм, не менее | 30 |
| Длина заземляющего провода, мм, не менее | 2000 |
| Диаметр резьбы ходового винта заземляющей струбцины и винтового зажима, мм, не менее | 12 |
| Диаметр изолирующей штанги-рукоятки, мм, не менее | 30 |
| Длина рукоятки изолирующей штанги-рукоятки, мм, не менее | 200 |
| Длина изолирующей части штанги-рукоятки, мм, не менее | 150 |
| Масса штанги в сборе, кг, не более | 1,7 |
Комплект поставки ШПП-220-330
| № | Наименование | Количество |
| 1 | Штанга для переноса потенциала для ВЛ 35–110 кВ ШПП-220-330 | 1 |
| 2 | Чехол | 1 |
| 3 | Руководство по эксплуатации | 1 |
