ТЕХНОКРЕПЬ - крепь переносная быстромонтируемая

Назначение крепи переносной быстромонтируемой ТЕХНОКРЕПЬ:

Крепь переносная быстромонтируемая ТЕХНОКРЕПЬ предназначена для укрепления стенок котлованов и траншей при проведении раскопок и обеспечивает принципиально более высокий уровень безопасности работников: для монтажа/демонтажа крепи нет необходимости спускаться в котлован (траншею).

Один комплект переносной крепи позволяет укрепить стенки траншеи длиной 1,2 м и глубиной до 2 м. При необходимости увеличения длины укрепленной части траншеи применяют два и более комплектов.

Конструкция крепи обеспечивает ее легкую транспортировку и быструю установку в траншее, при ее применении надежно предотвращается осыпание грунта и разрушение стенок котлованов и траншей.

Описание крепи переносной быстромонтируемой ТЕХНОКРЕПЬ:

Крепь переносная быстромонтируемая ТЕХНОКРЕПЬ поставляется в шести исполнениях, отличающихся составом комплекта.

Крепь содержит два складных щита. Каждый щит образован двумя шарнирно соединенными створками из прямоугольных пластин (1 на Рис.1) влагостойкой ламинированной фанеры и снабжен тремя стойками (2 на Рис.1) из алюминиевого профиля с проушинами для установки фиксирующих планок (3 на Рис.1). В состав крепи входят четыре фиксирующие планки из алюминиевого профиля (по две на щит), предотвращающие складывание створок щитов при установке и проведении работ. На нижних частях всех стоек предусмотрены места крепления съемных заостренных штырей (4 на Рис.1) для фиксации щитов на дне котлована. Верхние части крайних стоек каждого щита снабжены петлями (5 на Рис.1) для крепления с помощью растяжек (6 на Рис.1) к грунтовому анкеру (7 на Рис.1). В состав крепи входят два травмобезопасных грунтовых анкера АНТЕХ (7 на Рис.1) и четыре растяжки АРКАНТЕХ (6 на Рис.1) с устройствами для быстрого натяжения.

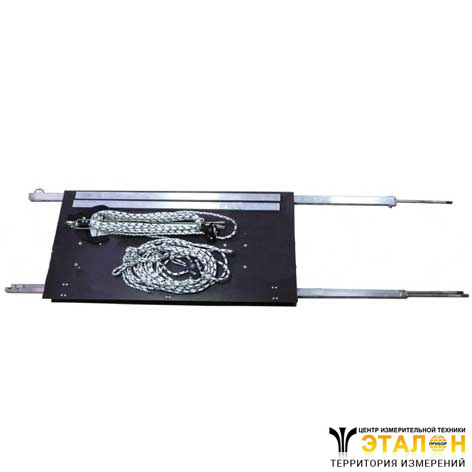

Рис.1. Щит крепи в транспортном положении, две фиксирующие планки и грунтовый анкер с двумя растяжками.

Совместно с крепью поставляются специальный инструмент КУТЕХ для травмобезопасного погружения в грунт анкеров и приспособление ДОСТАНТЕХ для травмобезопасного извлечения грунтовых анкеров. Для повышения безопасности работы вблизи электроустановок, кабелей, а также в условиях с недостаточной освещенностью в комплект также входит фонарь VONATEX электроизолированный ручной светодиодный с сигнализатором напряжения, защитной решеткой для стекла, с подвесным и двумя магнитными держателями.

Растяжки, анкеры и дополнительные приспособления поставляются в специальном монтерском чемодане, повышающем удобство перевозки и хранения и обеспечивающем увеличение срока службы компонентов крепи. Для предотвращения смещения установленных щитов внутрь котлована (траншеи) совместно с крепью могут поставляться две или четыре раздвижные распорки (Рис.2).

Рис.2. Переносная крепь, установленная в траншее.

В комплект поставки крепи может входить лестница ЛУСК для котлованов, снабженная опорной площадкой и средством предотвращения опрокидывания и соскальзывания: анкерной системой, которую составляют грунтовый анкер АНТЕХ и две растяжки АРКАНТЕХ. Лестница состоит из двух звеньев, тетивы которых снабжены петлями для крепления канатов. Для повышения безопасности и удобства проведения работ совместно с крепью применяют сигнальный светильник СС для обозначения места проведения раскопок в темное время суток, складную полку ПРО для осуществления временного перехода над котлованом шириной до 1,5 м и установку осветительную переносную УОП-2-12 для обеспечения работы в темное время суток.

Для установки крепи необходимо развернуть складные щиты и уложить их на ровную поверхность гладкой стороной вниз. Извлечь из креплений фиксирующие планки и установить их в проушины на стойках.

Грунтовые анкеры из комплекта крепи с помощью инструмента КУТЕХ установить в грунте. Место установки каждого анкера для предотвращения осыпания стенок котлована должно быть отнесено на необходимое расстояние от края котлована. На анкерах закрепить карабины блок-роликов растяжек. Установить штыри на стойках щитов.

Установить щиты в котлован (траншею). Каждый щит крепи устанавливают два работника. Работники, находящиеся вблизи края котлована, опускают раскрытые щиты вплотную к краю котлована так, чтобы штыри в нижней части стоек как можно глубже вошли в грунт.

На петлях в верхних частях стоек щитов, установленных в котловане, закрепить карабины в петлях растяжек и натянуть растяжки. При необходимости (определяет производитель работ) дополнительно установить винтовые распорки, для чего необходимо спуститься в котлован.

Для установки распорок на внутренней поверхности щитов выполнены специальные металлические площадки. Распорка устанавливается до надежной фиксации щитов вдоль стенок котлована. Спуск в котлован для установки распорок и работы осуществляют по специальной лестнице с анкерной системой крепления (для котлованов).
