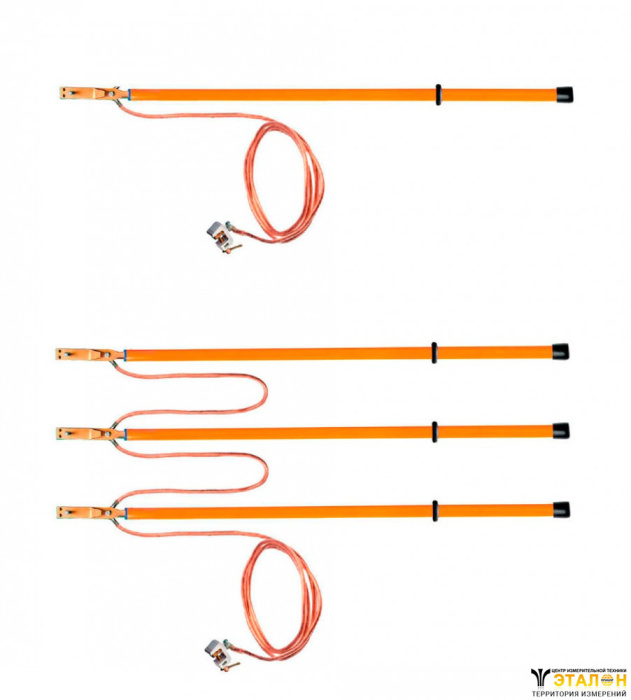

Заземления ЗПЛ-35 предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 35 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-35-3/3-ХХ, или с одной штангой ЗПЛ-35-1/1-ХХ, где ЗПЛ — тип изделия, 35 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия.

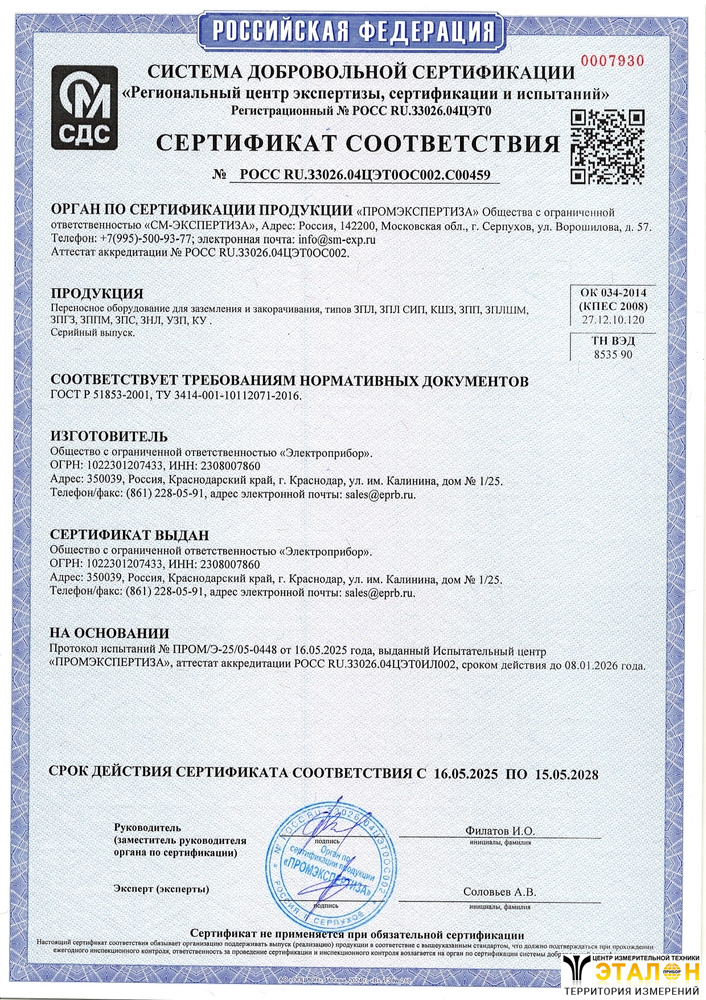

Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.
| Тип заземления | Количество штанг | Сечение провода, мм2 | Длина межфазного провода, м | Длина заземляющего спуска, м |
| Трехфазное исполнение | ||||
| ЗПЛ-35-3/3-25 | 3 | 25 | 4,8 | 12 |
| ЗПЛ-35-3/3-35 | 3 | 35 | 4,8 | 12 |
| ЗПЛ-35-3/3-50 | 3 | 50 | 4,8 | 12 |
| ЗПЛ-35-3/3-70 | 3 | 70 | 4,8 | 12 |
| ЗПЛ-35-3/3-95 | 3 | 95 | 4,8 | 12 |
| ЗПЛ-35-3/3-120 | 3 | 120 | 4,8 | 12 |
| ЗПЛ-35-3/3-150 | 3 | 150 | 4,8 | 12 |
| Однофазное исполнение | ||||
| ЗПЛ-35-1/1-25 | 1 | 25 | ― | 12 |
| ЗПЛ-35-1/1-35 | 1 | 35 | ― | 12 |
| ЗПЛ-35-1/1-50 | 1 | 50 | ― | 12 |
| ЗПЛ-35-1/1-70 | 1 | 70 | ― | 12 |
| ЗПЛ-35-1/1-95 | 1 | 95 | ― | 12 |
| ЗПЛ-35-1/1-120 | 1 | 120 | ― | 12 |
| ЗПЛ-35-1/1-150 | 1 | 150 | ― | 12 |
| Общие характеристики | ||||
| Параметр | Значение | |||
| Номинальное напряжение, кВ | 35 | |||
| Длина изолирующей части штанги, мм | 1100 | |||
| Длина рукоятки, мм | 400 | |||
| Сечения заземляющего провода, мм2 | 25, 35, 50, 70, 95, 120, 150 | |||
| Варианты фазных зажимов для всех сечений | ФЗ-3 алюминиевый винтовой | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, °С | от -45 до +45 до 80% при 20 °С | |||
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
| № | Наименование | ЗПЛ-35-1/1-25 ЗПЛ-35-1/1-35 ЗПЛ-35-1/1-50 ЗПЛ-35-1/1-70 ЗПЛ-35-1/1-95 ЗПЛ-35-1/1-120 ЗПЛ-35-1/1-150 | ЗПЛ-35-3/3-25 ЗПЛ-35-3/3-35 ЗПЛ-35-3/3-50 ЗПЛ-35-3/3-70 ЗПЛ-35-3/3-95 ЗПЛ-35-3/3-120 ЗПЛ-35-3/3-150 |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-35 в выбранном исполнении | 1 | 1 |
| 2 | Штанга переносного заземления | 1 | 3 |
| 3 | Чехол для штанг | 1 | 1 |
| 4 | Сумка | 1 | 1 |
| 5 | Паспорт | 1 | 1 |
