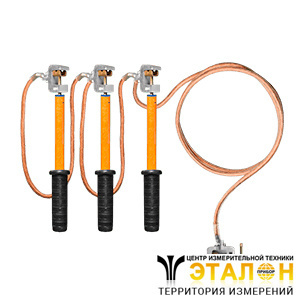

Заземление ЗПП-1 является средством коллективной защиты от поражения электрическим током и предназначено для защиты работающих на отключенных участках распредустройств напряжением 1 кВ от ошибочно поданного на этот участок напряжения или появления на нем наведенного напряжения путем создания короткозамкнутой перемычки между фазными шинами и землей. Поставляются с фазными винтовыми зажимами из экструзионного алюминия уменьшенных габаритов для удобства работы в ячейках 1 кВ. Стандартное исполнение с тремя несъёмными штангами и маркировкой ЗПП-1-3/3-ХХ, где ЗПП — тип изделия, 1 — класс напряжения, 3/3 — количество фаз и количество штанг, а ХХ — сечение заземляющего провода. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 или 150 мм2.
| Тип заземления | Количество штанг | Сечение провода, мм2 | Длина межфазного провода, м | Длина заземляющего спуска, м | Количество фаз | Количество зажимов, шт |
| Однофазное исполнение | ||||||
| ЗПП-1-3/3-16 | 3 | 16 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-25 | 3 | 25 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-35 | 3 | 35 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-50 | 3 | 50 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-70 | 3 | 70 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-95 | 3 | 95 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-120 | 3 | 120 | 0,4 | 2 | 3 | 3 |
| ЗПП-1-3/3-150 | 3 | 150 | 0,4 | 2 | 3 | 3 |
| Общие характеристики | ||||||
| Параметр | Значение | |||||
| Номинальное рабочее напряжение, кВ | 1 | |||||
| Длина изолирующей части, мм | 120 | |||||
| Длина рукоятки, мм | 120 | |||||
| Варианты фазных зажимов - для сечений 16-50 мм2 - для всех сечений | ФЗ-4 алюминиевый винтовой зажим уменьшенных габаритов ФЗ-6 алюминиевый винтовой зажим для плоской шины | |||||
| Условия эксплуатации: - температура, °С - влажность при температуре 25 °С, % | от -45 до +45 до 80 | |||||
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
| № | Наименование | Количество |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПП-1 (тип фазного зажима в зависимости от исполнения) | 1 |
| 2 | Штанга переносного заземления | 1 |
| 3 | Сумка | 1 |
| 4 | Паспорт | 1 |
