Заземление является средством коллективной защиты от поражения электрическим током и предназначено для защиты работающих на отключенных участках распредустройств напряжением 500 кВ от ошибочно поданного на этот участок напряжения или появления на нем наведенного напряжения путем создания короткозамкнутой перемычки между фазными шинами и землей. Поставляются с фазными винтовыми зажимами из экструзионного алюминия уменьшенных габаритов для удобства работы в ячейках 220 кВ.
Исполнение с одной несъёмной штангой и маркировкой ЗПП-500-1/1-ХХ или ЗПП-500-3/1-ХХ, где ЗПП — тип изделия, 500 — класс напряжения, 3/1(1/1) — количество фаз и количество штанг, а ХХ — сечение заземляющего провода.

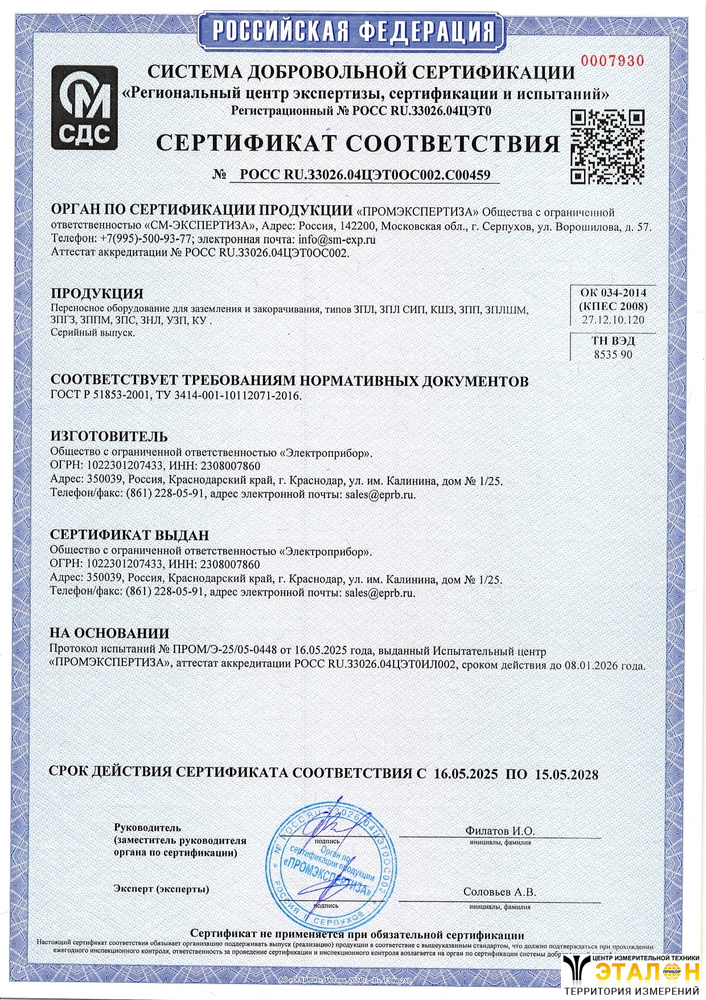

Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории.
| Тип заземления | Количество штанг | Сечение провода, мм2 | Длина межфазного провода, м | Длина заземляющего спуска, м | Количество фаз |
| Однофазное исполнение | |||||
| ЗПП-500-1/1-25 | 1 | 25 | - | 15 | 1 |
| ЗПП-500-1/1-35 | 1 | 35 | - | 15 | 1 |
| ЗПП-500-1/1-50 | 1 | 50 | - | 15 | 1 |
| ЗПП-500-1/1-70 | 1 | 70 | - | 15 | 1 |
| ЗПП-500-1/1-95 | 1 | 95 | - | 15 | 1 |
| ЗПП-500-1/1-120 | 1 | 120 | - | 15 | 1 |
| ЗПП-500-1/1-150 | 1 | 150 | - | 15 | 1 |
| ЗПП-500-3/1-25 | 1 | 25 | 9 | 15 | 3 |
| ЗПП-500-3/1-35 | 1 | 35 | 9 | 15 | 3 |
| ЗПП-500-3/1-50 | 1 | 50 | 9 | 15 | 3 |
| ЗПП-500-3/1-70 | 1 | 70 | 9 | 15 | 3 |
| ЗПП-500-3/1-95 | 1 | 95 | 9 | 15 | 3 |
| ЗПП-500-3/1-120 | 1 | 120 | 9 | 15 | 3 |
| ЗПП-500-3/1-150 | 1 | 150 | 9 | 15 | 3 |
| Общие характеристики | |||||
| Параметр | Значение | ||||
| Номинальное рабочее напряжение, кВ | 500 | ||||
| Длина изолирующей части, мм | 4000 | ||||
| Длина рукоятки, мм | 1000 | ||||
| Сечения заземляющего провода, мм2 | 25, 35, 50, 70, 95, 120, 150 | ||||
| Варианты фазных зажимов Для всех сечений | ФЗ-3 алюминиевый винтовой зажим для круглой шины. Возможна установка зажима ФЗ-6 для плоской шины. | ||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, °С | от -45 до +45 до 80% при 20 °С | ||||
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
| № | Наименование | Количество |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПП-500 в выбранном исполнении | 1 |
| 2 | Штанга переносного заземления | 1 |
| 3 | Чехол для штанги | 1 |
| 4 | Сумка | 1 |
| 5 | Паспорт | 1 |
