Уважаемые клиенты Эталонприбор!
Представляем новую серию многоканальных фазокогерентных СВЧ-генераторов — АКИП-3222. В серии доступны как двухканальные (АКИП-3222), так и четырёхканальные (АКИП-3222А) модели. Базовый диапазон частот — от 9 кГц до 13,6 ГГц, а с опцией F85 — до 20 ГГц. Выходной уровень регулируется в широких пределах: от –110 дБм до +25 дБм, что покрывает большинство задач — от чувствительных измерений до испытаний усилителей.

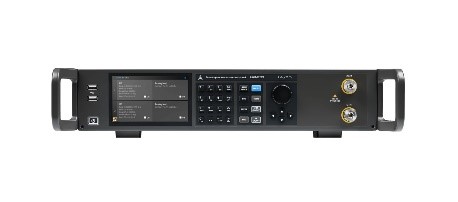

АКИП-3222
Модели:
Основные преимущества
Главное — стабильная фазокогерентность между каналами.
В отличие от «склеенных» из нескольких одноканальных приборов решений, здесь вся синхронизация реализована аппаратно внутри одного корпуса. Это уменьшает джиттер, рассогласование фаз и проблемы с запуском сценариев при длительных измерениях.
- Фазовый дрейф между каналами не превышает ±1,5° за 10 часов (при стабильной температуре ±2°C).
- Поддерживается точное управление относительной фазой, амплитудой и задержкой по каждому каналу.
- Встроенная функция «запоминания фазы» позволяет мгновенно восстанавливать фазовое состояние после смены частоты — критически важно при частотных развертках и адаптивных измерениях.
Качество сигнала на уровне высоких требований
- Фазовый шум: ≤ –136 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц — один из лучших показателей в классе.
- Отличное подавление гармоник и побочных составляющих — сигнал «чистый», без артефактов.
-
Генератор АКИП-3222 является подходящим решением для задач, где важна спектральная чистота:
- замена гетеродина,
- тестирование высоколинейных трактов,
- моделирование помех,
- калибровка фазированных антенных решёток.
Гибкость модуляции и сканирования
В базовой комплектации — аналоговая модуляция (ЧМ/ФМ). Опционально доступны:
- импульсная модуляция,
- генератор импульсов и программируемых последовательностей.
Можно комбинировать типы модуляции — например, импульс + ЧМ.
Два режима частотной развертки:
- Step sweep (пошаговая),
- List sweep (по списку).
Поддерживаются линейные и логарифмические законы, формы сигнала — пилообразная и треугольная. Максимум — 65 535 точек на развертку, что хватит даже для самых требовательных сценариев автоматизированного тестирования.
Надёжность и интеграция
В качестве опорного генератора используется термостабилизированный кварц (OCXO) с точностью ±1×10⁻⁷ — без внешней синхронизации прибор стабильно работает в полевых и лабораторных условиях.
Для дистанционного управления предусмотрены USB, LAN, а по опции — GPIB. Полная поддержка SCPI-команд упрощает встраивание в автоматизированные измерительные комплексы, в том числе на базе LabVIEW, Python, MATLAB и т.п.
Применение
Генераторы сигналов АКИП это - специализированное решение для:
- многоканального тестирования радиоэлектронных систем,
- разработки и верификации РЛС и средств связи,
- спутниковых и наземных станций,
- исследований в области когерентной обработки сигналов.
Полный список приборов бренда АКИП можно посмотреть в нашем каталоге по ссылке.
Вы уже сейчас можете заказать прибор с нужными характеристиками, позвонив нам по номеру 8 800 777-30-09 или отправив заявку на почту info@etalonpribor.ru. Менеджеры Эталонприбор свяжутся с вами в ближайшее время.
