Глубиномеры: разновидности и характеристики

Содержание:

• Назначение прибора
• Типы глубиномеров
  • Характеристики микрометрического устройства
  • Особенности штангенглубиномера
  • Особенности индикаторных устройств
• Правила использования глубиномеров

В процессе изготовления сложных деталей и конструкций крайне важно точно измерить все параметры заготовок. Для определения глубины различных углублений, пазов и канавок используется специальное измерительное устройство — глубиномер. Такие приборы делятся на три основные категории, и выбор модели зависит от конкретных задач. Тип инструмента определяет особенности его использования.

Назначение прибора

Глубиномер — это инструмент для измерения глубины, который активно используется в машиностроении и других областях, где проектируются и изготавливаются детали сложной формы. Также его называют нутромером. Этот прибор применяют преимущественно для работы с металлическими изделиями. Он незаменим для токарей, фрезеровщиков, автомехаников и слесарей.

Точные глубиномеры используются не только для измерения углублений, но и для определения размеров выступающих элементов на заготовках. Высококачественные инструменты позволяют получить крайне точные результаты, где погрешность либо отсутствует, либо настолько мала, что не влияет на итоговую сборку.

Типы глубиномеров

Глубиномеры подразделяются на штангенглубиномеры, микрометрические и индикаторные модели, в зависимости от механизма считывания данных. Штангенглубиномеры — это самые надежные и простые в эксплуатации приборы. Микрометрические модели отличаются высокой точностью, но требуют строгого соблюдения правил использования и хранения. Пыль, грязь и отсутствие регулярной чистки могут существенно повлиять на точность измерений. Индикаторные приборы находятся между этими типами по удобству использования, они надежны и точны в работе.

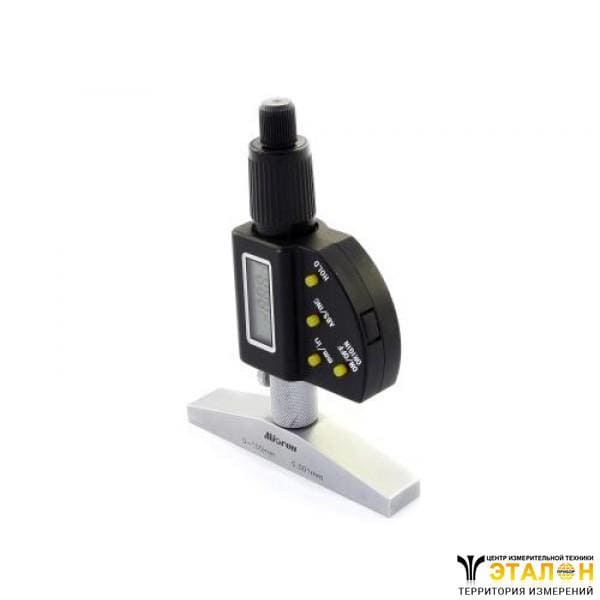

Любой из этих типов может быть оснащен электронным блоком, который позволяет отображать результаты не на шкале, а на экране.

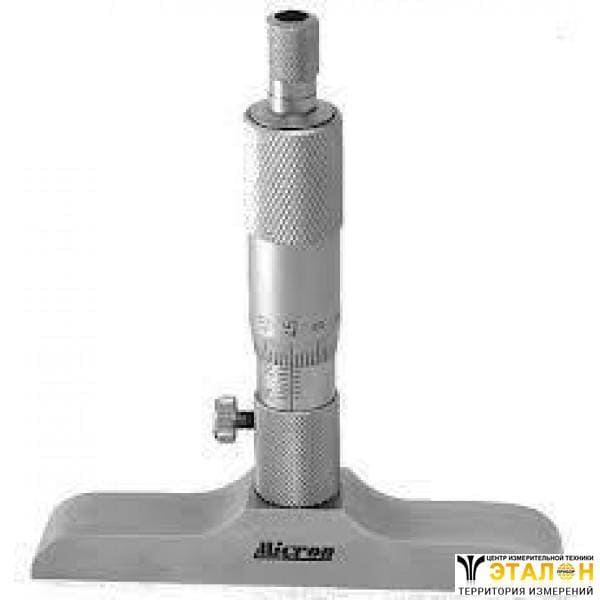

Характеристики микрометрического устройства

Микрометрический глубиномер является наиболее сложным по конструкции. Он состоит из следующих элементов:

• основания;
• измерительного щупа;
• стебля с шкалой;
• колодки для регулировки выдвижения стержня;
• механизма с трещоткой;
• винта для фиксации стержня.

Этот прибор обладает высокой точностью и соответствует стандартам ГОСТ 7470-92. Он может измерять глубину отверстий и размеры выступов на деталях. Максимальный диапазон измерений — 30 см. Измерения проводятся по двум шкалам: продольная шкала показывает миллиметры, а круглая — их сотые части. После каждого использования прибор следует тщательно очищать и хранить в специальном кейсе.

Перед началом работы необходимо проверить микрометр на наличие повреждений. Для этого:

• установите прибор на ровную металлическую пластину основанием;
• выдвиньте измерительный щуп до упора, ориентируясь на звук трещотки;
• зафиксируйте показания — они должны быть нулевыми, что подтверждает исправность прибора.

Если обнаружены неисправности, прибор следует отправить на калибровку.

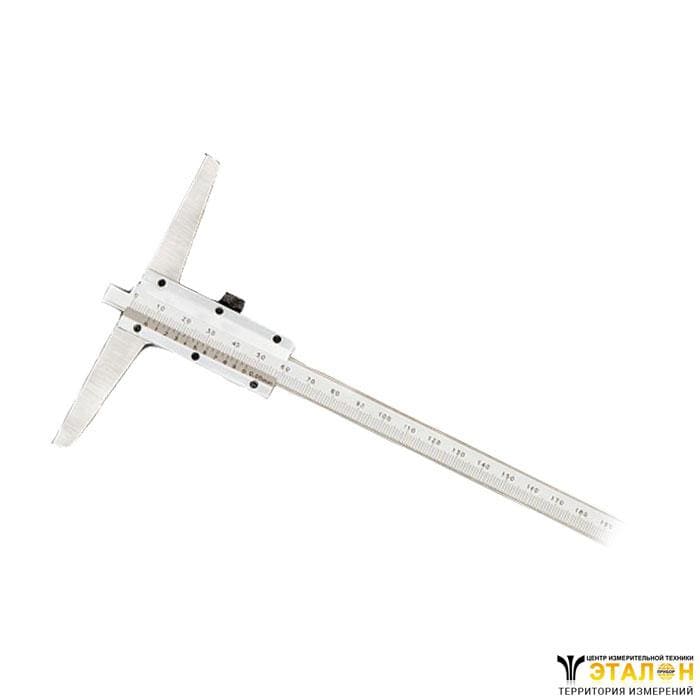

Особенности штангенглубиномера

Штангенглубиномер имеет схожую конструкцию с штангенциркулем, но вместо подвижных губок на штанге установлен фиксатор, так как при измерении глубины губки не требуются. Существуют механические, электронные и цифровые версии этого инструмента. Штангенглубиномер используется для измерения размеров выточек, канавок и уступов.

Основные элементы устройства — это штанга с основанием, на которой закреплена подвесная рамка с фиксатором. Штанга снабжена шкалой с шагом в 1 мм, а на нониусе рамки указаны размеры в десятых долях миллиметра.

Работать с штангенглубиномером очень просто. Рамку нужно разместить над измеряемым элементом и прижать к поверхности детали. Затем выдвигается щуп до упора, его фиксируют болтом, и считываются показания с шкалы.

Штангенглубиномеры бывают следующих типов:

• ШГ — механические приборы с отсчетом по нониусу;
• ШГК — механические устройства с круговой шкалой для долей миллиметров;
• ШГЦ — электронные штангенглубиномеры с цифровым отсчетом.

Маркировка прибора сообщает о его типе, диапазоне и шаге дискретности. Например, обозначение ШГ-250-0,01 означает, что перед вами механический штангенглубиномер с пределом измерений 25 см и делением 0,01 мм.

Особенностью штангенглубиномеров являются микрометрические модели, которые применяются для измерения минимальных глубин. Эти приборы, например, серии ШГН, часто используются для оценки размеров дефектов на трубопроводах, работающих в агрессивной среде, таких как нефтепроводы и газопроводы.

Особенности индикаторных устройств

Индикаторные модели, такие как ШГК, очень удобны в работе, поскольку результаты измерений сразу отображаются на индикаторе, напоминающем циферблат. У него есть две шкалы: основная для миллиметров и вспомогательная для сантиметров. В конструкции индикаторного прибора выделяют следующие элементы:

• основание (плечи) — для упора инструмента в поверхность детали;
• державка — элемент для установки щупа;
• фиксирующий винт — для надежной фиксации щупа в одном положении;
• устройство счета — для отображения измеренных значений;
• сменные удлинители — для установки необходимого размера.

Во время работы стрелка на циферблате движется благодаря зубчатому механизму, который активируется при выдвижении щупа. Индикаторные модели могут измерять глубины до 150 мм. Такие устройства должны соответствовать стандарту ГОСТ 577-68.

Правила использования глубиномеров

Точные измерения глубиномерами особенно важны на производствах, где от качества заготовок зависит работа сложных механизмов. Такие приборы требуют регулярной калибровки и поверки, поскольку при частом использовании могут появляться погрешности, превышающие допустимые нормы.

Для правильного использования глубиномеров важно соблюдать несколько рекомендаций:

1. Подготовка перед измерением:
   • Перед использованием необходимо тщательно очищать измеряемые пазы и отверстия от мелкого мусора, так как даже маленькие частицы могут повлиять на точность замеров, мешая щупу полностью упереться в дно.
   • Если в приборе используются сменные щупы, сначала нужно выбрать подходящий по размеру.
   • При использовании штангенглубиномера или индикаторного устройства, следует выдвигать щуп до упора. Для микрометрического прибора необходимо вращать головку по часовой стрелке, что приводит к опусканию стержня. Когда стержень достигает дна, возникает сопротивление, и срабатывает трещотка. После этого нужно прокрутить головку еще три оборота и зафиксировать стержень с помощью стопора. Затем прибор извлекается, и считываются показания.
2. Температурные условия:

   Измерения следует проводить при температуре от +5 до +25 градусов Цельсия. При температурах ниже или выше этих пределов металл может сжиматься или расширяться, что приведет к неточным показаниям.

3. Осторожность при обращении с щупом:

   На щуп нельзя оказывать излишнее давление или подвергать его механическому воздействию, поскольку это может привести к искривлению стержня, что скажется на точности измерений.

Глубиномеры, даже самые простые, такие как штангенглубиномеры, имеют высокую чувствительность, поэтому с ними необходимо обращаться очень осторожно. После каждого использования прибор следует протирать чистой тканью, чтобы на поверхности не осталось волокон. Если измерения проводились с заготовками, покрытыми смазками или маслами, необходимо промыть инструмент в щелочном водном растворе, затем тщательно высушить и убрать в специальный кейс для хранения.

Если глубиномеры используются только в определенные периоды, их следует подготовить к длительному хранению. Для этого прибор натирают машинным маслом, заворачивают в вощеную бумагу и помещают в кейс.

При выборе глубиномера важно учитывать специфику производства. Для обычных нужд обычно достаточно штангенглубиномера, но для высокоточных измерений рекомендуется использовать микрометрические модели.
